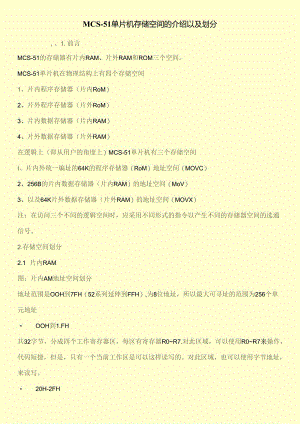

MCS-51单片机存储空间的介绍以及划分.docx

MCS-51单片机存储空间的介绍以及划分,、1.前言MCS-51的存储器有片内RAM、片外RAM和ROM三个空间。MCS-51单片机在物理结构上有四个存储空间1、片内程序存储器（片内RoM）2、片外程序存储器（片外RoM）3、片内数据存储器（片内RAM）4、片外数据存储器（片外RAM）在逻辑上（即从用户的角度上）MCS-51单片机有三个存储空间I、片内外统一编址的64K的程序存储器（RoM）地址空间（MOVC）2、256B的片内数据存储器（片内RAM）的地址空间（MoV）3、以及64K片外数据存储器（片外RAM）的地址空间（MOVX）注：在访问三个不同的逻辑空间时，应采用不同形式的指令以产生不同的存储器空间的选通信号。2.存储空间划分2.1 片内RAM图：片内AM地址空间划分地址范围是OOH到7FH（52系列延伸到FFH）,为8位地址，所以最大可寻址的范围为256个单元地址 OOH到1.FH共32字节，分成四个工作寄存器区，每区有寄存器R0R7.对此区域，可以使用R0R7来操作，代码短捷，但是，只有一个当前工作区是可以这样读写的。对此区域，也可以使用字节地址，来读写。 20H-2FH共16字节，是位寻址区，共有128个“位”，位地址：007FH°此区域，也可按照字节寻址，来读写。 30H-7FH没有什么特色，只进行字节寻址。 80H-FFH共有128个地址号码，其中离散的分布着21个特殊功能寄存器，必须直接寻址才能读写。（52系列，在此范围，还有128字节的RAM,必须间接寻址才能读写）。注：对上述空间读写，必须使用MoV指令。2.2 片外RAM片外RAM的地址范围是OoOOH到FFFFH,容量即为64KB。对片外RAM读写，必须使用MOVX指令。对片外RAM采用间接寻址方式，RO、R1.和DPTR都可以做为间接寻址寄存器，RO、R1.是8位的寄存器，即RO、R1.的寻址范围最大为256个单元，而DPTR是16位地址指针,寻址范困就可达到64KB0也就是说在寻址片外RAM时，寻址范围超过了256B,就不能用RO、R1.做为间接寻址寄存器，而必须用DPTR寄存器做为间接寻址寄存器。2.3 ROMROM的地址范围是（XK）OH到FFFFH,容量即为64KB,地址长度16位，作用是存放程序及程序运行时所需的常数。其中OooOOFFFH,即4K,在片内，其它在片外。EA=1.寻址内部ROM；EA=O,寻址外部ROM对RoM读出，必须使用MOVC指令。
