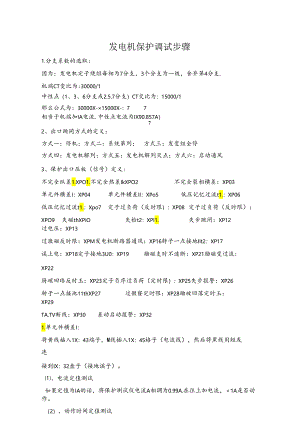

发电机保护调试步骤.docx
发电机保护调试步骤1.分支系数的选取：因为：发电机定子绕俎每相为7分支，3个分支为一级，舍弃第4分支.机端CT变比为:30000/1中性点（1、3、6分支或2.5.7分支）CT交比为：15000/1那么公式为：30000X-×15000X-：77相当于机端加IA电流.中性点电流为IX90.857A）72、出口跳同方式的定义：方式一：停机；方式二：系统第列；方式三：发变组全停方式四：发电机解列；方式五：发电机解列灭点；方式六：启动通风3、保护出口压板（信号）定义:不完全纵差1.XPO1.不完全热差IkXPO2不完全裂相横差：XP03单元件横差I：XP04单元件横差II：XPo5低压记忆过流t1.：XP06低压记忆过流t1.：Xpo7定子过负荷（反时限）：XP08定子过负荷（反时限）：XPO9失磁thXPiO失检t2：XPI1.失步跳闸：XP12过电压：XP13过激磁反时限：XPM发电机断路器通风：XP16转子一点接地IIt2：XP17误上电：XP18定子接地3U0：XP19励磁支时不速断：XP21励磁变过流:XP22厨碳回珞反时玉：XP23定子负序过负荷（定时限）：XP25失步报警：XP26转子一点接池11thXP27过微窿定时限：XP28励破回落定时玉：XP29TA.TV断线：XP30差动启动报警：XP321.单元件横差I：将黄线插入1X：43端子，M线插入1X：45格子（电流线），然后将黑线用短或连接到IX：32盘子（接地谣子）。、电流定值测试如果定值为IA的话，将保护测试仪电流A相调为0.99A.在往上加电流，1A是否动作。（2）、动作时间定值测试将返回节点加在3X：1和3X：41端子上将保护测试仪电流相电流调为1.2A后，开始试验，试验结束后，看动作时间是否约等于定值。2、单元件横差II：将黄线插入1X：5O端子，黑线插入1*52端子（电流线）,然后将黑线用短鼓连接到1*32端子（接地端子）。、电流定值测试如果定值为1的话，将保护测试仪电流A相调为0.99A,在往上加电流，看IA是否动作。（2）、动作时间定值测试将返回节点加在3X：1和3X：41踹子上将保护测试仪电流A相电流调为1.2A后，开始试睑，试验结束后，看动作时间是否约等于定值。3、发电机不完全裂相横差：、发电机（1、3、6分支）恻电流：、启动电流值测试：将黄线插入1X：1O端子，绿线插入1X：16端子，红线插入1X：22端子，黑线插入1X：36或1X；38或1X：4O端子。（电流线），然后将黑线用短线连接到1X：32幡子（接地端子）。如果定值为IA的话，将保护测试仪电流A相或B相或C相调为0.99A,在往上加电流，看IA是否动作。、差流越限告警信号定值冽试当差流超过启动电流的1/3时，一般预示差动回路存在某种异常状态，需发信告警，提示运行人员加以监测。如果定值为IA的话，将保护测试仪电流相或B相或C相调为0.3A.在往上加电流，看加到0.33A左右时，第32*信号红灯是否亮。（2）、发电机（2、5、7分支）恻电流：、启动电流值测试：将黄线插入1X：13端子，绿线插入1X：19端子，红线插入1X：25端子，黑线插入1X：38或1*39或1X：41端子。（电流线），然后将黑圾用短线连接到IX：32端子（按地端子八如果定值为IA的话，将保护测试仪电流A相或B相或C相调为Q.99A.在往上加电流，看"是否动作.、差流越租告警信号定值测试当差流超过启动电流的1/3时，一般预示差动回路存在某种异常状态，帑发信告警，提示运行人员加以监测.如果定值为IR的话，将保护测试仪电流A相或B相或C相调为0.3A,在往上加电流，着加到0.33A左右时，第32Q信号红灯是否亮。（3）,比率制动特性测试、A相如定值为：Iq（启动电流）=1Ajg（拐点电流）=4A,Kz（比率制动系数）=0.5动作方程测试”>，HV4Aiz>r（r-f）÷jt>i其中：I1.动作电流（即差流）,Ii1（向量形式）I2一制动电流，【2=i11-ir2（向量形式）实际为：Ia=I1.nTrII2=In+Ir2将黄线插入IXTO端子，绿线插入IX:13端子（电流姣）A、B相之间相位为0°拐点以前：将A相（1、3、6分支）值固定，将B相（2、5.7分支）值往下调，如将A相值设为2A,将B相值也设为2A,将B相值往下调,直到装置动作为止。差动电流Ia=A相固定值-B相动作值制动电流1.=（A相固定值+B相动作值）/2如A相固定值为：2,B相动作值为：0.98.那么差动电流为：2-0.98=1.02A.制动电流为：2+0.98/2=1.49AKZ用公式Id=KZ（IZ-Ig）+Iq算出拐点以后：将A相（1、3、6分支）值固定，将B相（2、5、7分支）值往下调，如将A相值设为将B相值也设为&A,将B相值往下调，直到装置动作为止。差动电流Ia=A相固定值-B相动作值制动电流IZ=（A相固定值+B相动作值）/2如A相固定值为：8.B相动作值为：5.5,那么差动电流为：8-5.5=2.5,制动电流为:8+5.5/2=6.75AKz用公式Id=KZ（IZTg）+1.q算出、B相将黄线插入1X：16端子，绿线插入1XM9端子，其余做法相同。（电流线）A、B相之间相位为0。、C相将黄线插入1X：22端子，嫁线插入1X：25端子，其余做法相同。（电流线）A、B相之间相位为0°、比率动作时间测试在发电机（1.3.6分支）侧、发电机中性点（2.5.7分支）侧任一侧任一相突然外加1.5Iq电流，记录动作时间。将返回节点加在3X：1和3X：41端子上如果定值为IA的话，将保护测试仪电流A相或B相或C相调为1.5A后，进行试验，试脸后看记录试脸时间。4、发电机不完全差动I保护、发电机机端侧电流：、启动电流值测试：将黄线插入IXJ端子，绿线,插入1X：4端子，红线插入1X：7端子，黑线插入1X：27或1X：29或1X：31端子。（电流线）注：1X：27和IX：29和1X：31三个端子短接后，用短线短接到1X：32端子（接地端子）如果定值为IA的话，将保护测试仪电流A相或B相或C相调为0.99A,在往上加电流，看IA是否动作。、差流越限告警信号定值测试当差流超过总动电流的1/3时，一般颈示差动回珞存在某种异常状态,福发信告警，提示运行人员加以监测。如果定值为IA的话,将保护测试仪电流A相或B相或C相调为0.3A,在往上加电流.看加到0.33A左右时,第320信号红灯是否亮。.（2）、发电机（1、3,6分支）网电流：、启动电流值测试：将黄斑插入1X；1O谓子.嫁镂插入1X：16端子，红线插入1X：22沸子，黑线插入IX：361X：38或1*40端子。（电流线）如果定值为IA的话,将保护测试仪电流A相或B相或C相调为0.99A,在往上加电流，看IXqA是否动作。（0857A）,7、差流越限告警信号定值测试当差流超过启动电流的"3时，一般预示差动回路存在某种异常状态，盒发信告警，提示运行人员加以监测。如果定值为IA的话，将保护测试仪电流A相或B相或C相调为0.3A,在往上加电流，看加到0.33A左右时,第32#信号红灯是否亮。注：因为是不完全差动，机端为IA时，中性点侧为1X*=O.857A.两侧才得以平衡。（3）、比率制动特性测试、A相如定值为：Iq（启动电流）=1Ajg（拐点电流）=4A,Kz（比率制动系数）=0.5动作方程测试h>f.U乜>z其中：Ia1动作电流（即差涮Mix11r（向量形却I制动电流，I2=1.i'-ir2（向量形式）实际为：1.=Un-IrII2=In+Ir/2将黄线插入ix：i端子，球线插入ix：io端子（电流线）A,B相之间相位为180°拐点以前：将A相（1、3、6分支）值固定，将B相（2、5.7分支）值往下调,如将A相值设为2A,将B相值也设为2A,将B相值往下调，直到装置动作为止。差动电流值相同定值（B相动作值X制动电流上（A相同定值B和动作值X/2如A相固定值为：2.B相动作值为：0.84.那么差动电流为：20.81×-I.O2A制动电流为：2>O.98×-2-1.19AA6KZ用公式Id=KZ（IZTgHIq算出拐点以后：将A相（1,3、6分支）值固定，将B相（2、5、7分支）值往下调,如将A相值设为8R,将B相值也设为8A,将B相值往下面，直到装置动作为止。差动电流Id=A和IS定值-（B相动作值XJ）n制动电流3（A相固定值+B相动作值X）/211如A相固定值为：8.B相动作值为：4.71,77那么爰动电流为：8-4.71×-=2.5A.制动电流为：8÷5,5×-/2=6.75A66KZ用公式Id=KZ（IZ-IgH1.q算出、B相将黄块插入1X：4端子，嫁线插入1X：16端子，其余做法相同。（电流线）A,B相之间相位为0°、C相将黄线插入1X：7混子,绿线插入1X：22端子，其余做法相同。（电流线）,B相之问相位为0。、比率动作时间测试在发电机（13.6分支）恻、发电机中性点（2.5.7分支）侧任一值任一相突然外加1.5Iq电流.记录动作时'间。将返回节点加在3X：1和3X：41端子上如果定值为IA的话，将保护测试仪电流A相或B相或C相调为1,5A后，进行试验，试会后看记录试检时间。5、发电机不完全差动11保护(1),发电机机端侧电流:、启动电流值测试：将黄鼓插入1X：1端子，绿线插入1X：4端子，红或插入1”7端子，黑殁插入1X：27或1X：29或1X：31端子。(电流线)注：1X：27和IX：29和1X：3I三个端子短接如果定值为IA的话，将保护测试仪电流A相或B相或C相调为0.99A,在往上加电流,看IA是否动作。、差流越限告警信号定值测试当差流超过启动电流的1/3时，一段预示差动回路存在某种异常状态,需发信告警，提示运行人员加以监测.如果定值为IA的话，将保护测试仪电流A相或B相或C相调为0.3A,在往上加电流,看加到0.33人左右时，第32#信号红灯是否亮。(2),发电机(I、3、6分支)倒电流：、启动电端值测试：将黄线插入IX：13端子，绿线插入IX：19端子，红线插入1X：25端子，黑线插入1X：37或IX：39J1X：41f(电流浅)如果定值为IA的话,将保护测试仪电流A相或B相或C相调为0.99A,在往上加电流，看IXgA是否动作.(0.857A)7、差流超限告警信号定值测试当差流翘过启动电流的1/3时，一段预示差动回落存在某种异常状态，密发信告警，提示运行人民加以14测。如果定值为IA的话，将保护测试仪电流A相或B相或C相调为0.3A,在往上加电流，看加到0.33A左右时，第32=信号红灯是否亮。注：因为是不完全差动，机端为IA时，中性点IM为1x2a三O857A.两例才得以7平衡。.比率制动特性测试、A相如定馍为：Iq（后动电流）=1Ajg（拐点电流）=4A.Kz（比率制动系数）=0.5动作方程测试4P><UH>S,->1.Jr>tt其中
