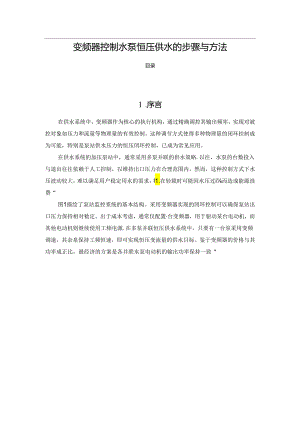

    变频器控制水泵恒压供水的步骤与方法.docx

    变频器控制水泵恒压供水的步骤与方法目录1,序言12 .变频器内置的P1.P1.D控制/应用23 .P1.C实现恒压自动控制31.变频潞控制水泵恒压供水的步骤与方法35.水泵的投入与退出策略41 .序言在供水系统中,变频器作为核心的执行机构,通过精确调控其输出频率,实现对被控对象如压力和流量等物理量的有效控制。这种调节方式使得多种物理量的闭环控制成为可能,特别是泵站供水压力的恒压闭环控制,已成为常见应用。在供水系统的加压泵站中,通常采用多泵并联的供水策略.以往,水泵的台数投入与退出往往依赖于人工控制,以维持出口压力在合理范围内。然而,这种控制方式下水压波动较大,难以满足用户稳定用水的需求,I1.在轻载时可能因水压过i而造成能源浪费“图1描绘了泵站监控系统的基本结构。采用变频器实现的闭环控制可以确保泵站出口压力保持相对稔定。出于成本考虑,通常仅配置台变频器,用于驱动某台电动机,而其他电动机则继续使用工频电源.在多泵并联恒压供水系统中,只要有一台泵采用变频调速,其余泉保持工频恒速,即可实现恒压变流量的供水目标。鉴于变频器的价格与其功率成正比,最经济的方案是各并联水泵电动机的输出功率保持一致“2 .变频器内置的PI/PID控制器应用现代变频罂内部普遍集成了P1.或PID控制器。对于恒用供水这类闭环控制系统,可以直接将压力信号等反馈信号接入变频器的反馈信号输入湍,利用内置控制器实现闭环控制,减少压力波动,维持水压稳定.P1.C则主要负责根据管道出口压力,通过控制工频电源供电的水泵台数,对泵站总供水量进行粗略调整,并通过开关员信号向变频器发送启动或停止命令.如图2所示,压力变送渊将泵站出口管道的水压转换为标准量程的电压或电流信号,这些信号直接送入变频器的模拟量输入端。这种体化控制方案具有成本低、操作简便、编程量小的优点,值得优先考虑。例如,在水泵出水口管道上安装的压力传感器,可以将O1.MPa的压力转换为420mA的直流电流,用于水压的闭环控制。图2水压的闭环控制间等。这些参数的设置是为了控制水泵的运行范用,保证供水量,并根据系统的动态喇应特性调挖PID参数,以平稳控制水流变化,避免压力波动。3)测压与调整:进行变频器恒压供水时,需要进行压力测量与调整.这包括在供水系统合适的位置安装压力传感器,将压力传感器与变频器连接,使敢能够接收到实时的压力信号,并根据实际需求和压力测量结果,逐步调整压力设定值,使供水压力保持在设定范围内。4)使用P1.C实现恒压自动控制:如果使用P1.C来作闭环控制器,需要配置模拟量输入模块和模拟量输出模块,分别用于输入压力信号和提供频率给定信号。这种方法可以增加饿件投资,但优点是模拟址闭环控制与开关量逻辑控制融为一体,可以实现工频系的投入和切除,以及压力信号的监控和报警等功能。5)水泵的投人与切除:在多泵并联供水系统中,P1.C可以选择任意一台电动机作变频运行,其余各台电动机由工频驱动。根据当前的供水量和泵站出口处的水压,控制工频运行的水泵的台数,对供水砥和水压进行粗调,用变频电动机进行细谢。随着用水流量的变化,变频泵的转速会自动调推以维持恒压,当需要时,启动或切除工频泵以适应流星变化。通过上述步骤和方法,变频器可以有效地控制水泵的恒压供水,确保供水系统的稳定运行和节能效果。5.水泵的投入与退出策略如图4所示为多泵并联供水系统的水泵电动机主接线示意图。P1.C可根据当前供水量和泵站出口水压选择任意一台电动机进行变频运行,其余电动机则保持工频驱动。根据供水量和水压的实际需求,P1.C可调整工频运行水泵的台数以实现粗调,并利用变频电动机进行精细调节。当用水流量较小时,可由一台变频系自动调速供水:随若用水量的增加,变频泵转速提高以维持恒压:若转速达到工频转速而水压仍未达到设定值,则启动台工频泵:反之当用水量减少时,则逐步减少工频泵的运行台数直至水压稳定。KM3图4多泵并联供水系统的水泵电动机主接线示意图
