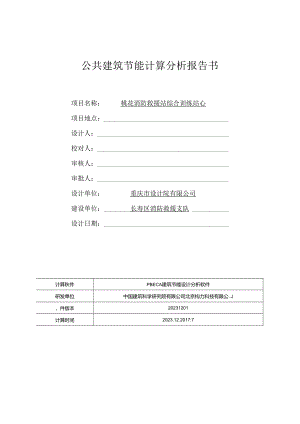

公共建筑节能计算分析报告书项目名称：桃花消防救援站综合训练站心项目地点：设计人：校对人：审核人：审批人：设计单位：重庆市设计院有限公司建设单位：长寿区消防救援支队设计日期：计算秋件PBECA建筑节能设计分析软件研发单位中国建筑科学研究院有限公司北京构力科技有限公.J，件版本20231201计算时间2023.12.2017:7桃花消防救援站综合训练中心公共建筑节能计算分析报告书一、标准依据1 .建筑节能与Ur再生能源利用通用规范3（GB550152021）2 .民用建筑热工设计规范3GB50I76-20163 .C建筑外门窗气玄、水雷、抗风压性能检测方法GB.T7106-20194 .匕建筑窑墙、门窗通用技术条件3GB11,31433.2015二、建筑概况1项目基本信息友1川H理木伯显衣工程名称桃花消防救援站踪合训练中心工程地点重庆长寿地理位次北纬:29.50东羟：107.00海拔:379.00气候分区肛热冬冷B区建筑类型体育馆建筑分类甲类建筑结构形式框架结构建筑朝向南偏西6.83度指北针知度北偏西6.83度建筑面枳（计算）总面积3219.22m2地上；3219.22m2地下：0.00m:建筑体枳（计算）总体枳：28039.48m3地上I28039.48m3Fs().00ms外农面积和体形系数总外衣面积：7689.61n（体形系数：027）建筑层数地上：2层地Mo层2标准层及窗墙比信息发2建筑标准层信息表标准层实际楼层层高(n)建筑面积(n)标准层1-5800珀上1层5.801204.63标准层2-10450电上2层10.452014.60表3各朝向窗墙面积比信息我朝向外窗面积(包括透明格墙)(m2)朝向而枳(m2)朝向画墙比东595.661236.100.48南555.69907.960.61西161.541388.310.12北17.78647.260.03合计1330.684179.63().32三、建筑材料选用依据1非透明材料热工参数依据表4非透明材料热1：参数依据材料名称干密度导热系数常热系数修正系数送用依据(Kgm')W(mK)jK)使用部位岩傥板(垂克纤维)I(X)().(M80.75屋顶:1.23楼板:1.20屋面/底钝接触空气的架空楼板重庆巾公共建筑节能(绿色建次)设计标准(DBJ50052-2020)、爪庆市工程建设标准-居住建筑丫，能6S%（黑色建筑）设计标准（DBJ5O-O7I-2O20）增盛型改性发泡水泥保湿板A型1800.0550.90墙体:1.25热桥7热桥过灼热桥楼板/典力墙温庆市公技建筑节能（绿色建筑）谀计标准3（DBJ5O-O52-2O20）、4重庆市工程建设标准-居住建筑丫，能6S%（原色建筑）设计标掂（DBJ5OO7I-2O20）难燃型挤空聚茶板350.0300.27楼板:1.20周边地面地庆市公共建筑节能（绿色建筑设计标准3DBJ5O-（）52-2（20）,笠庆市1：程建设标准-居住建筑书能65%（球色建筑）设计标准（DBJ5OO7I-2O20）2透明材料热工参数依据表5透明材料热工效依据门窗类型传热系数(W(nrK)玻璃太阳得热系数应用部位气密性等於选用依据穿条式隔热铝合金多腔型材（24mmS隔热条高度30mmj6i!透光单银1.QW-E+12A+6透明2.500.46外窗6近庆市建筑门窗幕增热工参数目录（2023版）3穿条式儡热燃合金多腔型材（24mmS隔热条高度3Ommm）6中透2.1()().24透明幕嫡4重庆市建筑门窗幕墉热工参数目录（2023版）J光;二报1.OW-E+12Ar+6低辐射陶优膜（全自动化时装峻边条穿条式陷热铝合金?腔型材（24mmW隔热条高度<30mm）6低透光取银1.QW-E+12A*6透明2.500.43门透光都分6爪庆市建筑门窗窑培热工参数目录（2023版）四、围护结构构造做法层面类型（由上强下）»第1层；晶（1.Omm）第2层：合成高分子防水卷材（ISmm）第3层：岩棉板（垂当纤ftt）（IIO.Omm）第4层：玻璃糊板、毡（20.0mm）第5层:K1.（1.Omm）外类型（由外至内），第I层：浅色涂料（2.0mm）第2层：水泥砂浆（20.0mm）第3层：加气混凝土砌块BO6（250.0mm）第4层：水泥砂浆（20.0mm）剪力墙类室（由外至内）»第I层：水泥砂浆（5.0mm）第2层：增强粗改性发泡水器保温板A里（50.0mm）第3层；水泥砂浆（I5,nn>第4层：钢筋混凝土<200.0mm）第5层i水泥砂浆（10.0mm）底部接触空气的架空横板类S1.第1层；浅色涂料（2.0mm）第2层：碎石、卯石混凝土2300（30.0mm）第3层；钢筋混凝土100.0mm）第4层：岩棉板（垂当纤维）70.0mm）第5层：水泥砂浆（20.0mm）外窗类型，构造：穿条式席热铝合金多胺型材（24mmWi热条高度30mm）（6高透光单据1.OW-E+12A+6透明）热工性能：传热系数2.5OW（m'K）,夏季玻璃太阳褥热系数0.46,冬季玻瑁太阳褥热系数：0.46,夏季玻瑙遮阳系数0.5算冬季玻璃遮阳系数：0,53,气衡性为6级，可见光透射比0.68透明”类Sh构造：穿条式隔热铝合金多腔型材（24mmW隔热条高度30mmm）（6中透光三银10'4+12人4低翻射陶优股（全自动化封装版边条）热I：性能：传热系数21.OW*m2K）,熨季玻璃太阳为热系数0.24/冬季玻璃太阳得热系数：0.24.夏季破病遮阳系数028/冬季俄辖遮阳系数：028,气密性为4级,可见光透射比0.46门透光IT分类S1.构造：穿条式隔热铝合金多腔型材（24mm底厢热条高收30mm）（6低透光单镀1.oW-E+12AM透明）热工性能：传热系数250W（nFK）,必在玻璃太阳得热系数0.43/冬季玻瑞太阳得热系数：0.43,及手玻璃遮阳系数049/冬季玻玲遮阳系数：0.49,气南性为6级，可见光透射比0.57水泥砂紫15.()0.93()11.3700.016().181.(X)钢筋混凝上2(X).()i.74()17.2000.1151.981.(X)水搬砂浆20.00.93011.3700.0220.24I.热桥过梁存层之和290.00.893.28热桥过梁热跳Ro=Ri+R+Re=1.05(m2KVWJRi=OJ1.Km2K)WzRe=0.05(m2KVWJ热桥过梁传热系数K=Ro=().96(W(nrK)J热桥梭板构造类型（默认热桥接板）I水泥砂架）.0mm）增强型改性发泡水泥保温板A型（50.0mm+例筋混凝土）0.0mn+水混砂紫（20.）nun）我12热桥楼板热1：性能判定热桥楼板每层材料名称厚度(mm)导热系数(W(mK)I箭热系数W(m2K)J热用侪(m2KVW热惭性指标D=R.S修正系数Q水搬砂浆20.00.93011.3700.0220.241.00增强里氏性发泡水泥保温板A型50.00.0550.9000.7270.821.25钢筋混凝土2,01.74017.2000.1151.981.00水泥砂浆20.00.930113700.0220.241.Oo热桥楼板各层之和290.00.893.28热析楼板热阻Ro-Ri+R÷Rc=1.()5(m2KVWRi=OJIKm2K)W;Rc=0.()5(m2K>'W热桥搂板传热系数K=1.,Ro=0.961.W(nrK)龙13外墙平均传热系数判定构件名称面积（m3而枳所占比率传热系数KW(m2K)热情性指标D太H1.辐射吸收系数外墙默认填充墙）2128.940.750.664.450.50剪力埼（剪力展1）366.260.130.973.160.70热桥梁默认热桥梁)267.590.090.963.280.50热桥过梁(默认热桥过梁)7.290.000.963.280.50热桥搂板(»认热桥楼板)54.870.020.963.280.50外墙平均传热系数KmKm=(KI.SI+K2.S2+K3.S3+K4.S4+K5.S5)/S(m2)=O.73W(m2K)热情性指标DmDmB(D1.S)+D2.S2+D3.S3D4.S4+D5.S5)/S()=4.15标准条目£建筑节能与Ur再生能源利用通用规范3(GB550152021)笫3.1.10条夏热冬冷地区甲类公共建筑外墙传热系数的要求，结论0.73(限值：0.80),满足2.3 底部按触空气的架空楼板虐熊接触空气的架空楼板构造敏(默认架空接板人碎石、卵石混叛上2300(30.0mm)+憎筋混;U上(100.Omm)+岩棉板(垂出纤维)(70.0mm)+水泥砂浆(20.0mm)表14底部接触空气的架空楂板热工性能判定底部接触空气的架空楼板每层材料名称厚度(mm)导热系数(W(mK)蒂拉系数1.W(m2K)热阻值(m2-KVW热情性指标D=RS修正系数°碎石、卵石混凝土230030.01.51015.3600.0200311.00纲筋混凝土1(X).()1.74017.2()00.0570.991.(X)岩棉板(垂直纤雄70.00.0480.7501.2151.091.20水泥砂浆20.00.93011.3700.0220.241.00底部接触空气的架空楼板各层之和220.01.312.63底部接触空气的架空楼板热阻R(>=Ri÷R÷Re=1.46(nrKFWRi=0.1.1.(mjK)1WhRc=O.O4(m2-K*W底部接触空气的架空楼板传热系数K=,Ro=0.68(W(m2K)标准条目建筑节能与可再生能源利用刊用规范（GB55015-2021）第3.1.IO条夏热冬冷地X甲类公共
