【干货】影响混凝土防水效果的施工问题总结.docx

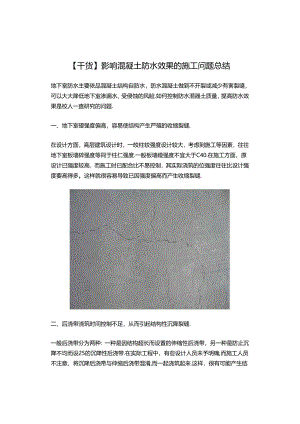

【干货】影响混凝土防水效果的施工问题总结地下室防水主要依品混凝土结构自防水，防水混凝土做到不开裂或减少有害裂缝，可以大大降低地下室渗漏水、受侵蚀的风睑.如何控制防水混器土质量，提高防水效果是校人一直研究的问题.一、地下室磴强度偏高，容易使结构产生严殖的收缩裂缝.在设计方面，高层建筑设计时，一皎柱较强度设计较大，考虑到施工等因素，往往地下室板墙碎强度等同于柱仁强度.一般板墙磴强度不宜大于C40.在施工方面，原设计已强度较高，而施工时已配合比不易控制，其实际浇筑的位强度往往比设计强度要高得多。这样就很容易导致已因强度偏高而产生收缩裂缝.二、后浇带浇筑时间控制不足，从而引起结构性沉降裂缝.一般后浇带分为两种：一种是因结构超长而设置的伸缩性后浇带，另一种是防止沉降不均而设25的沉降性后浇带.在实际工程中，有些设计人员未予明确,而施工人员不注意，将沉降后浇带与伸缩后浇带混淆,而一起浇筑起来.这样，很有可能产生结构性沉降裂缝.一股伸缩后浇带浇筑时间为两个月左右，沉降后浇带浇筑时间为主体结构封顶后,根据沉降观测资料确定。三、后浇带未采取加强和保护措施，存在较大质和安全隐患.1）后浇带部位的梁板钢筋未加强和保护.后浇带为后期二次浇筑，浇筑成型后该部位容易产生应力集中，如果对构件钢筋不采取加弼措施，会使该部位磴内部产生较大的拉应力，造成险后期裂转.另外，一些施工企业不注意保护，使得后浇带内钢筋长期融露在湿气中或浸泡在水中，造成钢筋锈蚀而影响其粘结度和有效截面.2）过早拆除后浇带部位的底部模板支撑.有些施工单位把后浇带部位的构件当作悬臂梁那样，其强度达到100%后就将其底部模板支置拆除了，甚至还在其上部搭设模板支撑或堆放材料，这种做法是非常危睑的，容易造成构件上部出现裂缝乃至坍塌.后浇带梁板并非悬挑构件，其底部模板支撑必须待后浇带已浇筑完成并达到规定强度后方可拆除。为方便起见，建议将后浇带部位的模板支撑搭设为与周边脱开的独立支撑体系.四、地下室皎侧壁与顶板相交处未设置暗梁或框架梁，使皎变形不协胸而引起内角裂缝.地下室外墙受到侧面土、底板和顶板变形约束作用，而外墙较底板和顶板刚度差异较大，使磴产生变形。如果外墙与顶板相交处未设首暗梁或框架梁，该部位顶板厚度范围内则没有抗扭筋来抵抗和约束其变形，使得该处内角佐产生较大的拉应力，直至出现收缩裂缝.五、侧壁钢筋保护层或钢筋间距偏大，易造成险裂S1.外墙钢筋的配筋量往往由裂缝宽度控制（外墙裂壁宽度控制在02mm之内），如果外墙设计时，漏掉抗裂性验算，配筋率不够，易造成皎裂缝钢筋的弹性模里比较的弹性模星大715倍，在相同的配筋率下，应选择细筋密布的办法.还有施工时，对钢筋保护层或钢筋间距控制不好，亦易造成侧壁裂缝.另外，碎应考虑增加抗变形钢筋，对于侧壁，应增加双向温度筋.六、顶板、侧壁开洞过大或私自预留安装洞而未采取加强措施，造成应力集中裂缝。有些施工单位为了安装方便，在顶板和侧壁上任意开洞，且未采取任何加强措施，使得该部位产生裂缝.对于开口洞应采取钢筋加强或增设暗梁等措施，来抵抗该部位引起的集中应力.七、地下室顶板施工荷载或堆栽过大，造成挠曲变形甚至裂S1.为了能够缩短工期，一些施工企业在地下室顶板上过早或过多的堆放建筑材料，甚至行使函型机械设备（如险搅拌车等），施工荷载远远大于顶板设计荷载，造成顶板挠曲变形甚至裂缝.八、磴施工的操作程序不当，出现孔洞渗周水现差。在地下室已浇筑时，经常因操作程序不当，比如施工缝处基层处理不好，较高板墙碎浇筑振捣不充分不密实等，而出现孔洞空隙渗漏水现象.九、不注意磴温度的控制，造成磴膨胀或干缩裂缝.对大体积磴切不可忽略温度的影响，应合理分段分层进行浇筑，使磅温度均匀上升，浇前应在室外气温较低时进行，碎浇筑温度不宜超过28.磴浇筑以后，磴因水泥水化热升温而达到的最高温度主要是磴入模温度与水化热引起的，温度升幅不宜超过25,浇筑后的养护是防止地下室磅产生裂缝的一重要环节，目的是控制温差，防止产生表面裂缝，可充分发挥磴早期强度，防止产生货穿裂缝.潮湿的环境可防止险表面因脱水而产生的干缩裂缝,浇水养护不少于14d总之，地下室砂工程质量的控制是一个综合性的课题，要通过设计、施工、材料优选等环节进行全面控制，才能减少裂算等问题的产生.
