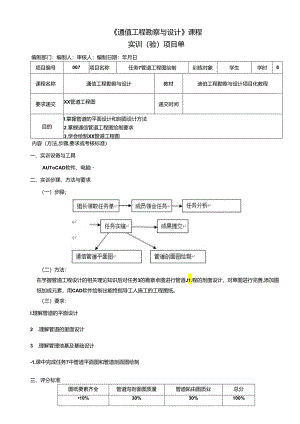

通值工程勘察与设计课程实训（验）项目单编制部门：编制人：审核人：编制日期：年月日项目编号007项目名称任务7管道工程图绘制训练对象学生学时6课程名称通信工程勘察与设计教材迪伯工程勘察与设计项目化教程要求递交XX管道工程图递交时间目的I.掌握管道的平面设计和剖面设计方法2 .掌握通信管道工程图绘制要求3 .学会绘制XX管道工程图内容（方法,步骤,要求或考核标准）一、实训设备与工具AUToCAD软件、电脑二、实训步猱、方法与要求（一）步臊；（二）方法：在竽握管道工程设计的相关理论知识后对任务3的勘察卓图进行管道J1.程的剖面设计，对草图进行完善,添加图纸加成元素，用CAD软件绘制出能终指导工人施工的工程图纸。（三）要求：I.理解管道的平面设计2 .理解管道的里面设计3 .理解管理地基及基础设计-1.课中完成任务7中管道平面图和管道剖面图绘制三、评分标准图纸要素齐全管道沟剖面图质量管道跖由图质业总分10%30%30%100%
