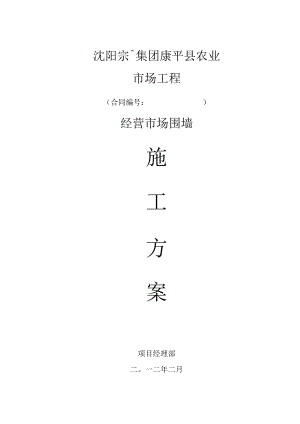

沈阳宗集团康平县农业市场工程（合同编号：）经营市场围墙施工方案项目经理部二。一二年二月审查:校核:编制:围墙方案1工程概况沈阳宗烦!集团康平县农业市场工程位于沈阳市康平县内，由蔬菜批发市场、办公大楼、旅店、修车厂、洗浴中心、锅炉房等建筑物组成。依据地形条件和水文特性及市场的功能需要，本工程市场选定轻钢结构，基础采纳独立基础，办公大楼等建筑使用砖混结构。市场厂区交通便利，主干道采纳22米沥青路面，协作有多个分支道路，能通行各种大型车辆，有利于于各种蔬菜的运输。厂区内拥有有176*60、240*80等多个大型厂房及当口，有利于各类蔬菜的摆放和经营。2施工布置1.1 施工供电布置由现场移动式柴油发电机供电。2. 2施工供水布置直接打井抽取。3施工方案围墙主要由3部分组成，分别为铁艺栏杆、墙底、铁艺护栏。墙底采纳采纳MUlo实心砖，M5混合砂浆砌筑，表面采纳L2水泥砂浆抹白灰。栏杆采纳4X30X30角铁与4X40X40角铁固定连接，铁艺护栏之间用螺栓连接。围墙结构详见附图。3.1施工预备摸清工程场地状况，如地形、运输道路、邻近建筑物、地下埋设物、地面障碍物等，绘出施工总平面图，在施工区域内设置临时性或永久性排水沟，将地面水排走，或疏通至原有排水、泄洪系统，使场地不积水。3. 2确定围墙的位置依据工程场地状况，布置好材料堆放场地、临时道路，定出围墙位置、墙垛位置和施工场地大门。3. 3砌筑围墙栏杆及墙底依据确定出的围墙栏杆位置，分别开头砌筑并安放好角铁。3.1 安装铁艺护栏铁艺护栏依序跟角钢连接，彩钢板之间的搭接要严密，合口要紧。4施工质量掌握和施工平安措施3.2 铁艺护栏围墙质量掌握铁艺护栏围墙施工过程中，由工程部技术人员进行监督检查并赐予技术指导，施工完毕后，要经工程部与质检部技术人员依据我国有关标准检查验收，验收合格，交施工场地管理人员接管。平常，由施工场地门卫进行日常检查，发觉问题，准时汇报处理。4. 2施工平安措施1、夜间施工，施工区、施工道路和渣场安设足够的照明设施。2、工程施工过程中留意发电机的安放及机械设施的使用，防止漏电。5资源配置4.1 施工机械配备施工机械配备见图表1-1。图表IT主要施工机械配备表序号机械名称型号单位数量说明1混凝土搅拌机JG350台12发电机台13电焊机台25. 2劳动力配备劳动力配备详见图表1-2。图表1-2劳动力配备表工种人员数量工种人员数量测量人员2技术员1砌筑工8焊工2电工1普工9合计20刷绿色涂料CMM5水泥砂桨砌枷UIO标准移墙±0.000-1.6001:10020艘麻灰腿岩题20期:2水溜桨4U6200 212翳基砒构造目180X180X6埋件中心预耨2mm国孔IOQmrT混凝土基层15Omm3:7发土犍热
