电力监控系统图元图表绘制软件优化需求分析说明书-V1.00.docx

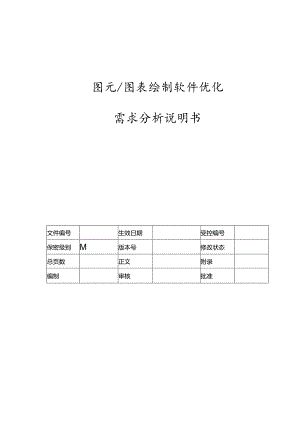

图元/图表绘制软件优化需求分析说明书文件编号生效日期受控编号保密级别M版本号修改状态总页数正文附录编制审核批准变更日志编号版本修改内容修改人修改日期11.0草案1引音，1.1 编写目的41.2 背景41.3 定义41.4参考资料4.""Cr"z."""z"z.r.z."""z"z.r.z."""z"z.r.Z."""Z"52.1 目标52.2 功能边界52.3 假定和约束53需求康定3.1 功能需求3.2 性能需求3.3 接口需求1引言1.1编写目的本文档是根据配电自动化系统图表绘制模块行详细分析和讨论后得出的需求分析说明回旨在明确好电自动化系统图表绘制模块的功能需求，通过本需求分析说明书，可以了悌到配电自动化系统图表绘制模块的开发背生、建议要求、功能需求等.各个模块的开发人员阅读此文档后，以各个模块的功能为艇础，箓顾配合主控模块，完成各自模块的功能，本文档面向的读者是：配电自动化系统开发人员.1.2 背景软件名称,图表绘制模块.本软件由研发部SCM)A平台软件组提出开发需求,由开发部软件组实现开发,由开发部软件组和开发部测试加柒同完成测试任务.1.3 定义下表列出本报告中专门术谱的定义、英文缩写词的原词组和意义、项目组内达成-致函见的专用词汇，同时继承全部的先前过程中定义过的词汇.词汇名第词汇含义备注1.4 参考资料编号资料名称说明1CVCh编程内幕2任务概述2.1 目标本程序是SCADA系统的画面绘制模块，负责SCADA系统画面绘制“本次升级的H标为:使界面更加友善,修改原有软件存在的肌（；，增加相应绘图功能，增加UndfARed。功能.2.2 功能边界I、自定义图元绘制.2、图元分类，按电压等级，类组等分类管理,3、一次图，工况图，报表等绘制。4、图形显示功能.5、图形编辑功能.6、增加Re<k>Undo功能.7,增加图元时齐功能。8、增加网格控件.2.3 假定和约束根据研发部年度工作计划,本平台软件开发需要在08年10月31日前完成代码墉写和测试.3需求规定3.1功能需求1、画布可景图设定：2、基础几何形状的绘制,包括：点'线、硼、走形、文字等.同时可以设定线宽、窿色等属性：3、图元移动、变形（按比例缩放、非比例缩放、加转、翎转等）操作；4、图元微圜，便于图形精确定位:5、图元常用事件（单击，双击.右键.取标移动、进入、离开,弹出菜单等）6、支持用户定义热键：7、指定图元标签,文字可以旋转角度,可以指定颜色、字体等：8、建立图元之间的关联关系，能够建立有向连接：9、图层捽制,控制层的显示、隐致、愤定、嫡辑、上移、下移等：10、支持同层和北同层之间进行区域剪切、发制、粘贴：11.支持多级或无限级Undo、Redo.TOoItiP功能:12、支持图元的对齐、均空；13 .根据显示窗体大小,自动词整图形显示比例,无级缩放,以适应窗体的大小和位置:14 .支持Bmp、Jpg»Gif、Tiff多种描格图像的导出功能：15 .支持网格、标尺、参考线等完备视图环境并支持吸附功能：16、标准工程图纸页面设置和打印功能；3.2性能需求1 .系统可用率；99.98%2 .系统MTBF：30000小时3 .Cp1.J负荷率：<25%4 .尽显减少内存滑徽5 .满足现有的需求：6 .提高系统的稳定性：7 .提高系统的可维护和可扩充性.8 .用户操作的一致性.9 .3接口需求新版本WQJSRVeXe.WQJQiemexeWQJD1.IdII新版本数据陈。名称：X1.remeToo1.kiI2.0头文件,XT1.bo1.Kit.h1.ib文件：X2(KX)1.ib.1.ibDH文件：XT2(X)0I.ib.d1.1.
