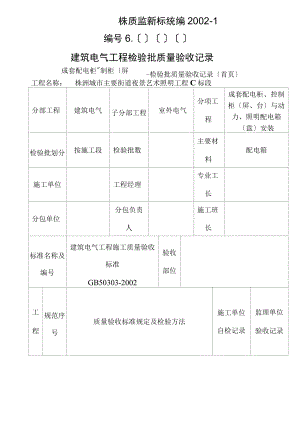

株质监新标统编2002-1编号6.建筑电气工程检验批质量验收记录成套配电柜"制柜屏-检验批质量验收记录首页工程名称：株洲城市主要街道夜景艺术照明工程C标段分部工程建筑电气子分部工程室外电气分项工程成套配电柜、控制柜屏、台与动力、照明配电箱盘安装检验批划分按施工段检验批数主要材料配电箱施工单位工程经理专业工长分包单位分包负责人施工班长标准名称及编号建筑电气工程施工质量验收标准GB50303-2002验收部位工程规范序号质量验收标准规定及检验方法施工单位自检记录监理单位验收记录柜、屏、台、箱、盘金属框架及根底型钢必须接地CPEJ或接零PEN可靠；装有电器可开启门，门与框架接地端子间应用裸编织铜线连接，且有标识。低压或套配电柜、控制柜屏、台与动力、照明配电箱盘应有可靠电击保护。柜屏、台、箱、盘内保护导体应有裸露连接外部保护导体端子，当设计无要求时，柜屏、台、箱、盘内保护导体最小截面积SP不应小于表6.1.2规定。表6.1.2保护导体截面积相线截面积Smm2相应保护导体最小截面积Sp(mn2)S1616<S3535<S400400<S800S>800S16S/2200S/4注：S指柜屏、台、箱、盘电源进线相线截面积，且两者S、SpJ材质一样6手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头中心线应一致，且触头接触严密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。主控项目成套配电柜、控制柜屏、检验批质量验收记录中1页工程规范序号质量验收标准规定及检验方法施工单位自检记录监理单位验收记录主控低压成套配电柜交接试验，必须符合本标准第4.1.5条规定。;二次回路必须大于1M.高压成套配电柜必须按本标准第3.1.8条规定交接试验合格，且应符合以下规定：1 .继电保护元器件、逻辑元件、变送器 与控制用计算机等单体校验合格，整组试 验动作正确，整定参数符合设计要求；2 .凡经法定程序批准，进入市场投入使 用新高压电气设备与继电保护装置，按产 品技术文件要求交接试验。建筑电气工程检验批质量验收记录株质监新标以乙己CCCC 1柜、屏、台、箱、盘间二次回路交流工频耐压试验,当绝缘电阻值大于IOMQ时,用250OV兆欧表摇测Imil1,应无闪络击穿现象；当绝缘电阻值在l10MQ时，做IOOOV交流工频耐压试验时间Imin,应无闪络击穿现象。直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间与线对地间绝缘电阻值应大于0.5M,直流屏所附蓄电池组充、放电应符合产品技术文件要求；整流器控制调整与输出特性试验应符合产品技术文件要求。照明配电箱盘安装应符合以下规定：1 .箱盘内配线整齐，无绞接现象。导线连接严密，不伤芯线，不断股。垫圈下螺丝两侧压导线截面积一样，同一端子上导线连接不多于2根，防松垫圈等零件齐全；2 .箱盘内开关动作灵活可靠，带有漏电保护回路，漏电保护装置动作电流不大于30mA,动作时间不大于。Is。3 .照明箱盘内，分别设置零线N与保护地线PE线汇流排，零线与保护地线经汇流排配出。根底型钢安装应符合表6.2.1规定。柜、屏、台、箱、盘相互间或与根底型钢应用镀锌螺栓连接，且防松零件齐全。%0,相互间接缝不应大于2mm,成列盘面偏差不应大于5mmo般项柜、屏、台、箱、盘内检查试验应符合以下规定：L控制开关及保护装置规格、型号符合设计要求；2 .闭锁装置动作准确、可靠;3 .主开关辅助开关切换动作与主开关动作一致；4.柜、台、箱、盘上标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。株质监新标5 .回路中电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。建筑电气工程检验批质量验收记录成套配电柜、控制柜屏、检验批质量验收记录中2页工程名椒滁洲城市主要街道夜景艺术照明工程C标段质量验收标准规定及检验方法施工单位自检记录监理单位验收记录低压电器组合应符合以下规定：1 .发热元件安装在散热良好位置；2 .熔断器熔体规格、自动开关整定值符合设计要求；3 .切换压板接触良好，相邻压板间有平安距离，切换时，不触及相邻压板；4 .信号回路信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作与信号显示准确;5 .外壳需接地CPEJ或接零CPEN,连接可靠；6 .端子排安装结实，端子有序号，强 电、弱电端子隔离布置，端子规格与芯线 截面积大小适配。22铜芯绝缘电线或电缆。二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识;定后不应阻碍手车开关或抽出式部件拉出或推入。建筑电气工程检验批质量验收记录株质监新标4ICCCC 1连接柜、屏、台、箱、盘面板上电器及控制台、板等可动部位电线应符合以下规定：1 .采用多股铜芯软电线，敷设长度留有适当裕量;2 .线束有外套塑料管等加强绝缘保护层;3 .与电器连接时，端部绞紧，且有不开口终端端子或搪锡，不松散、断股;4 .可转动部位两端用卡子固定。照明配电箱盘安装应符合以下规定:1 .位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面,箱盘涂层完整；2 .箱盘内接线整齐，回路编号齐全，标识正确；3 .箱盘不采用可燃材料制作;%o；底边距地面为L5m,照明配电板底边距地面不小于l.8m。成套配电柜、控制柜屏、检验批质量验收记录尾页表6.2.1根底型钢安装允许偏差主控工程项目允许偏差Cmmmmm/全长不宜度15水平度15不平行度/5允许偏差抽检结果项次1.最大偏差：合格点率：有无严重缺陷：2.3.检验结果施工单位检查结果专业质量检查员：年月日监理单位验收结论监理工程师：（建立方代表）:年月日注：1.标准中黑体字为强制性条文。2.检查批质量验收记录由施工工程专业质量检查员填写，监理工程师组织工程专业质量检查员等进展验收。
