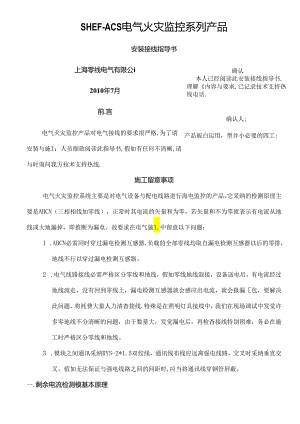

确认本人已经阅读此安装接线指导书.理解内容与要求,已记录技术支持热线电话.确认人;SHEF-ACS电气火灾监控系列产品安装接线指导书上海零线电气有限公i2010年7月前.言产品皈白运用，型并小必要的四工;电气火灾监控产品对电气接线的要求很严格,为了请安装与施I：人员细致阅读此指导书,假如有任何不清晰,请与时询问我方技术支持热线.施工留意事项电气火灾监控系统主要是对电气设备与配电线路进行海电监控的产品，它采纳的检测原理主要是ABCN（三相相线加零线），正常时其电流的矢量和为零，若矢量和不为零就表示有电流从地线或大地漏掉，即推断为漏电。故要求在电气施1.中留意以下问题：1 .ABCN必需同时穿过漏电检测互感器，负载的全部零线均取自漏电检测互感器以后的零排，地线不行以穿过漏电检测互感器。2 .电气线路接线必需严格区分零线和地线，假如零线地线混接，设备送电后，有电流经过地线流走，没有回到零线上，漏电检测互感器就会感应出电流，就会报漏包，要解决此问题，将耗费大量人力清杳接线.特殊是在照明灯具接线中，我们在现场调试中发觉许多零地线不分清晰的问题，由于数量大，发觉漏电后，再检杳接线特别困难，务必在施工时严格区分零线和地线。3 .模块之间通讯采纳RYS-2*1.5双绞线，通讯线布线应远离强电线路，交叉时采纳垂直交叉。假如无法保证与强电线路之间的间距时,应当将通讯线穿钢管屏蔽。一.剩余电流检测模基本原理1 .剩余电流探测器的工作原理如卜丁在正常状况K,如图1所示，剩余电流爱护器所限制的三相电路中没有发生触电、漏电或接地故障时，此时通过电流互栖器线圈的电流矢量和等于零，即：I+I2+I,+1.=0（其中1.1.1.为相线1.为零线。因为在志向的环境下零线电流方向与相线相反，等于其他三相电流的总和。）则电流I"1.Is和I,在电流互感器铁芯中产生的磁通的矢量和也为零，即：+2÷（+.=0当三相电路中发生设备漏电、有人触电或者其他接地故障时，通过设备接地电阻R'有一个接地电流I。流过，如图。图2电流互感器感应电动势则通过互感器电流的矢量和不等于零，为：I+It+I,+l4=I剩余电流互感器铁芯中产生的磁通矢量和也不等于零，即：1.1+U÷U+三=o-E,÷E,+E,+E<.0这样互感器二次回路就有一个感应电压输出，此电压干脆或通过电子线路板放大后显示在我们的模块上。假如大于设定值那么就会报警，提示用户检杳用电线路。2 .安装剩余电流互感器的几种错误接法：3 .安装剩余电流互感器的举荐接法：二.监控模块与探测器接线法如下图所示:II,12,13,14分别对应模块剩余电流检测的四个通道，每个通道有两个接线端子，分别对应互感器的两根线，无极性要求，同理，T1,T2,T3,T4分别对应模块温度检测的四个通道。因模块型号多样，在某些模块中并不是全部的通道都有效，B-RaTb.R为剩余电流检测，a表示有a个剩余电流检测通道有效：T为温度检测，b表示有b个温度检测通道有效.如：（有效通道假如不是全部运用,可以在菜单中关闭）Rl表示Il通道有效R4表示11,2,13,14,通道有效R8表示11,2,13,14,15,16,17,18通道有效RlTl表示II,Tl通道有效R2T2表示11,12,3,T4通道有效R4T4表示II,12,13,14,T1,T2,T3,T4通道有效1.N为探测器模块电源，要求AC220V±15%50Ilz1.A,1.B为RS485通讯接口，1.A总线A线，1.B为总线B线电气火灾模块接线示意图一、剩余电流式电气火灾监控模块接线示意图二、剩余电流式/测温式电气火灾监控模块接线示意图三、测温式电气火灾监控模块端子接线示意图
