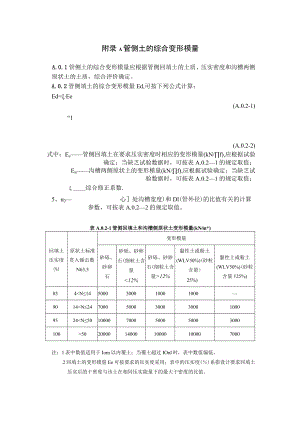

附录A管侧土的综合变形模量A.0.1管侧土的综合变形模量应根据管侧回填土的土质、压实密度和沟槽两侧原状土的土质，综合评价确定。A.0.2管侧填土的综合变形模量Ed,可按下列公式计算：Ed=Ee(A.0.2-1)“1(A.0.2-2)式中：Ee管侧回填土在要求压实密度时相应的变形模量(kN/f),应根据试验确定；当缺乏试验数据时，可按表A.0.21的规定取值；En沟槽两侧原状土的变形模量(kN/f),应根据试验确定；当缺乏试验数据时，可按表A.0.21的规定取值；综合修正系数.5、2心处沟槽宽度)和Dl(管外径)的比值有关的计算参数，可按表A.0.22的规定取值。表A.0.2-1管侧回填土和沟槽侧原状土变形模量(kNm*)回填土压实度(%)原状土标准贯入锤击数N63.5变形模量砂砾、砂卵石砂砾、砂卵石(细粒土含量<12%砂砾、砂卵石(细粒土含量>12%黏性土或粉土(WLV50%)(砂粒含量>25%)黏性土或粉土(WLV50%)(砂粒含量V25%)854<N1450003000100010009014<N24700050003000300010009524<N50100007000500050003000100>50200001400010000100007000注：1表中数值适用于Iom以内覆土；当覆土超过IOnl时，表中数值偏低。2回填土的变形模量Ee可按要求的压实度采用；表中的压实度()系指设计要求回填土压实后的干密度与该士在相同压实能量下的最大干密度的比值。3基槽两侧原状土的变形模量En可按标准贯入度试验的锤击数确定。4IVL为黏性土的液限。5细粒土系指粒径小于O.075mm的土。6砂粒系指粒径为(0.0752.0)mm的土。表A.0.2-2计算参数l及«2的取值BrD11.52.02.53.04.05.010.2520.4350.5720.6800.8380.948a20.7480.5650.4280.3200.1620.052A.0.3对于填埋式敷设的管道,当(BrZDl)>5时,可取=LO计算。此时,Br应为管中心处按设计要求达到的压实密度的填土宽度。附录B闭水试验B.0.1管道密闭性试验可采用闭水试验法。1闭水试验时水头应满足下列要求：a)当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；b)当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；c)当计算出的试验水头超过上游检查井井口时，试验水头应以上游检查井井口高度为准。B.0.2试验中，试验管段注满水后的浸泡时间不应少于24hoB.0.3当试验水头达到规定水头时开始计时，观测管道的渗水量，直到观测结束时应不断地向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于30mioB.0.4在试验过程中应做记录，记录表格式可按照表B.0.4采用。表B.0.4管道闭水实验记录表工程名称试验日期管段位置管径(mm)管材种类接口种类试验段长度(In)试验段上游水头(m)试验水头(m)允许渗水量(i324hkm)渗水量测定记录次数观测起始时间Tl观测结束时间T2恒压时间T(min)恒压时间内补水量W(L)实测渗水量q(Lminm)123折合平均实际渗水量(m324hkm)外观记录评语施工单位：试验负责人：监理单位：设计单位：使用单位：记录人员：
