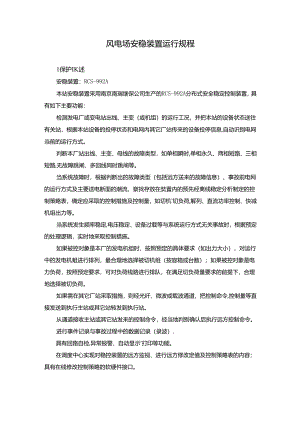

风电场安稳装置运行规程.docx
风电场安稳装置运行规程1保护IK述安稳装置：RCS-992A本站安稳装置采用南京南瑞继保公司生产的RCS-992A分布式安全稳定控制装置，具有如下主要功能：检测发电厂或变电站出线、主变（或机组）的运行工况，并把本站的设备状态送往有关站，根据本站设备的投停状态和电网内其它厂站传来的设备投停信息,自动识别电网当前的运行方式。判断本厂站出线、主变、母线的故障类型，如单相瞬时,单相永久、两相短路、三相短路,无故障跳闸、多回线同时跳闸等。当系统故障时，根据判断出的故障类型（包括远方送来的故障信息）、事故前电网的运行方式及主要送电断面的潮流，察找存放在奘置内的预先经离线稳定分析制定的控制策略表，确定应采取的控制措施及控制量，如切机'切负荷,解列、直流功率控制、快减机组出力等。当系统发生频率稳定,电压稳定、设备过载等与系统运行方式无关事故时，根据预定的处理逻辑，实时地采取控制措施。如果被控对象是本厂的发电机组时，按照预定的具体要求（如出力大小），对运行中的发电机蛆进行排列，最合理地选择被切机组（按容箱或台数）；如果被控对象是电力负荷，按照预定要求，可对负荷线路进行排队，在满足切负荷量要求的前提下，合理地选择被切负荷。如果需在其它厂站采取措施，则经光纤、微波或载波通道，把控制命令,控制量等直接发送到执行主站或其它站转发到执行站。从通道接收主站或其它站发来的控制命令，经当地判别确认后执行远方控制命令。进行事件记录与事故过程中的数据记录（录波）.具有回路自检,异常报警、自动显示'打印等功能。在调度中心实现对稳控装置的远方监视、进行远方修改定值及控制策略表的内容；具有在线修改控制策略的软硬件接口。2装量运行情况说明“运行”灯为绿色，装置正常运行时点亮。“报警”灯为黄色，装置发生异常时点亮。“跳闸”、“动作”灯为红色，当保护动作出口点亮，在“信号复归”后熄灭。RCS-990作为RCS-992A的从机，无液晶显示，其信息通过RCS-992A的液晶屏幕显示。RCS-990通过CPU插件的2M光纤通讯口与主机RCS-992A的MSO插件上的光纤通讯相连，与主机交换信息.3压板说明以下压板投否均是在正常运行方式下的说明，不作为压板投退标准。压板投退以调度命令执行。RCS-9992A:II-Pl：检修状态投入（检修时投入）11.P2:主机A（B）通道投入压板（投入）11.P3：主机A（B）试哈压板（试验时投入）11.P4：主机A（B）总功能投入压板（JftA）I1.P5-11.P9：备用21.P1:2201允切压板（投入）21.P2:2202允切压板（投入）21.P321.P9：备用T1.P1：2201跳闸出口IT1.P2:2201跳闸出口IlT1.P3：2202跳闸出口ITIJM:2202跳闸出口IlT1.P5T1.P25：备用4运行注意事项装百正常运行时，“运行”灯应亮，所有告警指示灯应不亮按下“信号复归”按钮，复归所有跳闸指示灯，并使液晶显示处于正常显示主画面。
