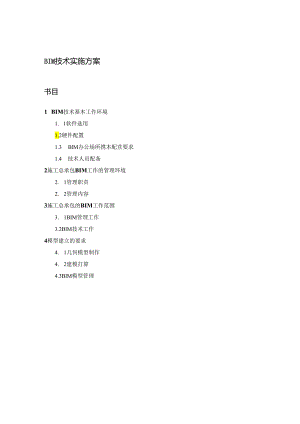

BIM技术实施方案书目1 BIM技术基本工作环境1. 1软件选用1.2硬件配置1.3 BlM办公场所携本配苴要求1.4 技术人员配备2施工总承包BIM工作的管理环境2. 1管理职责2. 2管理内容3施工总承包的BIM工作范围3. 1BIM管理工作3.2BlM技术工作4模型建立的要求4. 1几何模型制作4. 2建模打算4.3BlM模型管理本项目施工时，采纳建筑信息模型(BIM)技术进行设计、施工、BIM协同平台的各项管理。联合体指挥部拟组建BIM团队，委派具有丰富深化图纸阅历、熟识BlM技术的专业人员任BlM总监，全权负货本项目BIM的实施支配。以好用性和可执行性为基本原则，充分考虑BlM技术与项目施工管理的亲密结合。1 BlM技术基本工作环境1.1 软件选用本项目BIM应用专业较多，涉及建筑、结构、钢构、幕墙、精装修、机电等各个专业，适合的BIM建模软件也各不相同，主要拟选用以下软件：软件工具施工阶段公司软件专业功能施工投标深化设计施工管理竣工交付AutodeskRevit筑构电建结机Navisworks协调管理Civil3D形地路地场道Taklal8.0钢结构DP幕墙1.2 硬件配置依据招标人要求和实际须要，我司将按以下配置购入四台新电脑并组成工作站，同时接入100M宽带。查看配置建模配置移动工作站BIM应用局部设计建模多专业协调局部设计建模模型构建建模专业间冲突检查模型构建建模专业内冲突检查常规建筑性能分析专业内冲突检查精细渲染适用范围适合企业大多数设计人员运用适合各专业设计骨干人员、分析人员、可视化建模人员运用适合企业大多数设计人员运用Autodesk配置需求（以rev"为核心）操作系统：MicrosoftWindows764位操作系统：MicrosoftWindows764位操作系统：MicrosoftWindows764位CPU：多核Inteli5或XeonCPU：英特尔-酷睿i7TM四核处理器CPU：英特尔-酷睿i7T¾l四核处理器内存：8GBRAM内存：16613(8x2GB)1600lHzDDR3ECC内存：16GB(4x4GB)1066MHz双通道DDR3显示器：1280*1024显示器：1680*1050显卡:支持DirectXlO及ShaderMode13显卡显卡：NVIDIAQuadroFX3700M1GB显卡：WIDIAQuadroTFX3700M1GB1 .3BIM办公场所基本配置要求BIM办公场所配置硬件配置BlM会议的配置会议室桌椅、有线、千兆宽带无线网络覆盖。容纳20人开会，Bnl技术人力工作区，会议探时区会议系统1套投影系统一套，音响系统套，无线话简2个。BlM办公室配置硬件配置办公室桌椅、有线网络容纳10人同时进行办公，BIM技术人员协同办公区。1.4技术人员配备BlM总包团队由9-10人组成，其中要求：具有国家人力与社保保障部教化培训中心颁发的BIM高级建模师或AUTDESK培训颁发的BIM应用工程师岗位实力证书的技术人员5人，主要为结构、建筑、机电、幕墙等专业。2 BIM工作的管理环境本项目施工中全部工作内容的BIM工作均由本次招标的施工总承包负责进行全面实施及管理。2.1 管理职责职称职费BIM设计团队BIM总监监督、检杳项目执行进展BIM技术负货人负费项目的管理、协调、统筹、审批、资源调配：负责项目部内部的培训组织、考核、评审BlM林调员负贵与施工单位的陕系工作：负贡与BIM小组进行工作对接BIM机电专业负资人负责BIM机电给排水、暖通、电气模型建立、维护、共享、管理等工作，负费审核BIM模型及数据，确保模型与相关的施工图纸、图纸设计变更、签证单、技术核定单、工程联系单、施工方案保持一样：管线综合，净离检查，支吊架深化，出预留孔涧报告：负贡各专业相关工作的协调、协作BlM土建专业负贡人负责BIM桩基模型、围护桩模型、建筑模型、结构模型、场布模型、暮墙模型建立、维护、共享、管理等工作，负货审核BlM模型及数据，确保模型与相关的施工图纸、图纸设计变更,签证单、技术核定单、工程联系单、施工方案保持一样：施工进度支配模拟；施工各阶段沮染效果图：负货各专业相关工作的协调、协作BlM施工团队BlM协调员负责与设计单位的联系工作；负贲与BIM小组进行工理体系、基于BIM的深化设计管理流程等，在绘制深化设计详图前需完成相应的碰撞检测，相应阶段的Bnl模型需经监理人、设计人、托付人逐级审批。各专业深化设计文件均应基于BlM模型进行管理，总承包人建立与BIM模型组织、吩咐等相匹配的深化设计文件管理体系。（6）由我司技术部负员集成和验证最终的Bnl蝮工模型，在项目结束时，向业主提交与实体工程一样A实精确的竣工BIM模型、BIM应用资料和井在模型中添加与设备运维有关的信息等，确保业主和物业管理公司在运营阶段具备足够的信息，相关信息在竣工前由物业管理公司和业主提出，我司协作添加信息到竣工模型中。3.2BIM技术工作3.2.1BlM应用范围和应用点依据招标人要求，我司将在服务期内供应基于BIM模型的以下应用：（1）每周提交给业主、BIM询问公司和监理最新的与实体工程一样的BlM施工模型，该模型应刚好反映当时施工状况的实际状况，并依据业主、BIM询问公司和监理提出的BlV应用要求刚好制作、更新相关BIM模型，并上传到项目管理协同平台上.（2）施工前提交总体施工的模拟报业主批准，基于BIV模型、施工方的施工进度表、总体施工4D模拟，按工程进度进行各阶段的具体W施工迸度模拟,每2周更新并提交，包括供应图片和动画视频等文件，协调施工各方优化时间支配。（3）提交的ID施工方案模拟应有针对性，基于BIM模型探讨项目整体或特别分项工程短期及中期的施工方案。通过3D协调确定最佳施工方案。每月不少十二次，对于施工方案模拟的具体要求应满意BIM总包的提出有关要求，至少包括并不限于：整个项目主体施工方案模拟，各层机电管线的施工模拟、屋面、暮堵的安装方案模拟，大型空间脚手架搭设的模拟，提交大型机电设备吊装，钢结构吊装的施工方案模拟方案.（4）任一实体工程开工前，我司将进行各专业的碰撞检测、净高检查，供应包括具体碰撞位置、净高分析的检测报告，并供应相应的解决方案,刚好协调解决碰撞问题，碰撞问题解决后，经业主单位批准方可施工。（5）建立基于BIM模型打算机电综合管道图（CSD）及综合结构窗洞图（CBWD）等施工深化图纸：基于BIM模型供应能快读阅读的nais*<>rksDwF等格式的模型和图片，以便各方查看和批阅。（6）供应有效的管理平台，确保项目信息刚好有效地传递.，（7）将现场视频监控系统与项目管理协同平台整合，实现施工现场的实时监控和管理，协作视频监控系统的安装。（8）运用Bnl模型进行施工质量、进度、成本的管理，刚好发觉问题并报告给业主、BIM询问单位和监理单位，解决工地现场实际问题，削减现场签证和变更，节约成本，缩短工期，同时进行模型变更修改，并上传至平台。（9）建立基于BIM模型的工程量、材料统计、施工方案探讨、施工现场监控、设备信息输入、更新及维护的工作流程，报业主批准后执行。（10）运用BlM模型进行机电、装饰,幕墙等各类管线综合并出具相关报告。1.1.1 分包商建立BIM基础实体模型并整合到总体BIM模型中也是工作范闹的部分。1.1.2 BIM应用范围和应用点依据招标人要求，我司将在服务期内供应基于BIM模型的以下应用：（1）每周提交给业主和监理最新的与实体工程一样的BIM施工模型，该模型应刚好反映当时施工状况的实际状况，并依据业主、BIM询问公司和监理提出的BIM应用要求刚好制作、更新相关BIM模型，并上传到项目管理协同平台上。（2）施工前提交总体施工的模拟报业主批准，基于BnI模型、施工方的施工进度表、总体施工4D模拟,按工程进度进行各阶段的具体4D施工进度模拟,每2周更新并提交，包括供应图片和动画视频等文件，协调施工各方优化时间支配。（3）提交的4D施工方案模拟应有针对性，基于BIM模型探讨项目整体或特别分项工程短期及中期的施工方案.通过3D协调确定最佳施工方案.每月不少于二次，对于施工方案模拟的具体要求应满意BIM总包的提出有关要求，至少包括并不限于：整个项目主体施工方案模拟.各层机电管线的施工模拟、屋面、幕墙的安装方案模拟，大型空间脚手架搭设的模拟，提交大型机电设备吊装，钢结构吊装的施工方案模拟方案。(4)任一实体工程开工前，施工单位必需进行各专业的碰撞检测、净高检查，供应包括具体碰撞位置、净高分析的检测报告，并供应相应的解决方案，刚好协调解决碰撞问题，碰撞问题解决后，经业主单位批准方可施工。(5)建立基于BIM模型打兑机电综合管道图(CSD)及综合结构留洞图(CBWD)等施工深化图纸：基于BIM模型供应能快读阅读的navisworks、DWF等格式的模型和图片，以便各方查看和批阅。(6)供应有效的管理平台，确保项目信息刚好有效地传递。(7)将现场视频监控系统与项目管理协同平台整合，实现施工现场的实时监控和管理，协作视频监控系统的安装。(8)运用BiH模型进行施工质量、进度、成木的管理，刚好发觉问题并报告给业主、BlN询问单位和监理单位，解决工地现场实际问题，削减现场签证和变更，节约成本，缩短工期，同时进行模型变更修改，并上传至平台。(9)建立基于Bnl模型的工程量、材料统计、施工方案探讨、施工现场监控、设备信息输入、更新及维护的工作流程，报业主批准后执行。(10)运用BlM模型进行机电、装饰、幕墙等各类管线综合并出具相关报告。（三）为分包商建立BIM基础实体模型并整合到总体BIM模型中也是工作范围的一部分。1.1.3 竣工模型(1)建立本工程的各专业施工模型，竣工模型.(2)施工总承包单位应督促分包商供应全部设备的设备手珊、运用说明书、运行维护说明书等随机文件的电子版或扫描件给与施工总承包单位集成。(3)在项目结束时，分包商应负员向施工总承包单位提交真实精确的实体工程的竣工BIM模型，BlM应用资料和相关数据等，供BlM总包单位及施工总承包单位审核和集成。1.1.4 施工方案模拟(1)应用模型进行基坑围护施工，不少于2此的场地规划、主体施工阶段不少F4此的场地规划，机电族工阶段不少F3次大面积的管线综合，装饰施工阶段不少于5次施工方案模拟,幕展施工不少于2此借点模拟和3此的施工模拟,室外施工不少于2此3D协调：以上分项的3D协调和4D模拟的应用点深度以BIM总包的指令为准。（2）应用模型进行主体结构的施工方案模拟，施工方案模拟应包括：地卜室、主体结构、钢结构、幕墙、机电地下乂必需包括（设备区域）、屋面、室内装饰（必需包括大厅等）。主体结构的施工模拟让项目管理人员在施工之前提前预料项目建立过程中每个关键节点的施工现场布巴、大型机械及措施布置方案，还可以预料每个月、每一周所需的资金、材料、劳动力状况，提前发觉问题并进行优化。通过5D的施工模拟技术可以在虚拟建立过程呈现的同时，展示资金模拟、物资消耗模拟和时间节点工况展示.真正的做到前期指导施工、过程把控施工、结果校核施工，
