60kv变电所(盘锦-1).docx

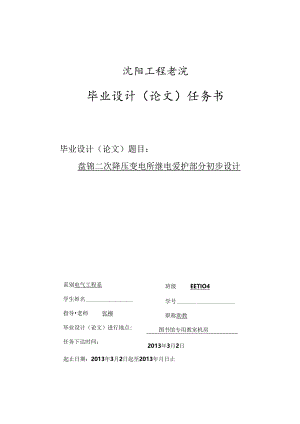

沈阳工程老浣毕业设计（论文）任务书毕业设计（论文）题目：盘锦二次降压变电所继电爱护部分初步设计系别电气工程系学生姓名指导老师张柳毕业设计（论文）进行地点:任务下达时间：班级EETIO4学号职称助教图书馆专用教室机房2013年3月2日起止日期：2013年3月2日起至2013年月日止2013年3月2日批准教研室主任一、变电所设计的原始资料及依据1.本变电所建成后主要向工业用户供电，电源为60kv两回进战，变电所电压等级为60/IOkv.2,所址地区年平均温度为12C,最高温度为35C最低温度为23C.3、空气无严峻污染.4、交通运输便利，地势平坦，出战走廊宽敞.5,变电所IOkY用户负药表序号负荷名称最大负荷kw功率因数回路途出线方式出线长度(km)Tmax网注I化肥厂560.902架空i56000有Hi要负荷2炼帙厂62()009)2柒空线565(X)有重要负荷3自行车厂45000.9()2架空线75500有重要负荷4机械厂65000.902架空线56500有重要鱼荷5拖拉机厂500.902架空战855有重要负荷6供水厂620009)2架空线66500有理要负荷6、运行接线图:注：系统中全部发电机为汽轮发电机，送电线跖均为架空线。二、其他条件:1、线损率取5M2,负荷的同时系数取0.9.3、有功负荷率取0.80：无功负荷率取0.85。三、应完成的设计任务：分析设计任务书中给定的基本条件。2、选择本变电所的主变压器（确定变压落的型式、台数、容量、变压比）。3、选择本变电所的电气主接线。4、进行短路电流的计尊。5、变电所爱护配置。6、变压器主爱护整定计算“四、设计成品：1、设计说明书、计算书一册.2、变电所电气主接线图.3、变电所爱护配置图。4、变压器爱护绽开图。毕业设计（论文）基本要求：论文撰写、排版、装订要求见沈阳工程学院毕业设计（论文）撰写规范及补充规定凯五、时间进度支配:时间计划完成内容备注第周选择主变压器，确定电气主接线其次周短路电流计算第三周全所爱护配置第四周变压器主爱护整定计算第五周计算机画图第六周说明书、计算书编写第七周说明书、计算书、图纸审杳及装订第八周答辩六、主要参考资料：I、电力工程设计手册（一，二）2、发电厂及变电站主接线和布置3、电气设备好用手册4、继电爱护和平安自动装置技术规程SDJ6-835、变电所设计技术规程SDJ2-79
