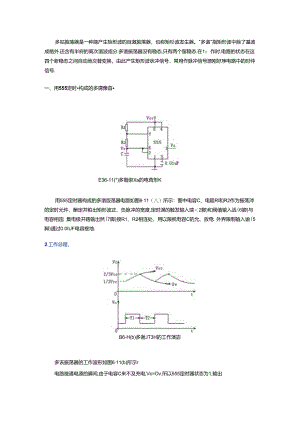

多咕振荡器是一种能产生矩形波的自激振落器，也称矩杉波发生器。"多谐"指矩形波中除了基波成格外.还含有半府的高次谐波成分.多谐振荡器没有稳态,只有两个留稳态.在1：作时.电路的状态在这四个新稳态之间自动地交替变换，由此产生矩形波状冲信号，常用作脉冲信号源刚好序电路中的时仲信号.一、用555定时构成的多谓豫苜E36-11(*)多喈崇Xa的电茸形K用555定时器构成的多谐版荡器电路如图611（八）所示：图中电容C、电阻Rl和R2作为振荡涔的定时元件，酬定并粕出矩形波正、负脉冲的宽度,定时渊的触发输入端2脚)和阀值输入战(6脚)与电容相连：集电极开路输出然(7脚)接R1、R2相连处，用以限帆电容C的允、放电：外界限制输入谕(5脚)通过0.0IUF电容接地.2.工作总理，B6-H(b)多谢JT3H的工作演宓多诙振荡器的工作波形如图611(b)所示r电路接通电源的瞬间,由于电容C来不及充电,Vc=Ov.所以555定时器状态为1,输出VO为高电平.同时.集电极输出第(7MD对地断开.电源V8对电容C充电，电路进入地稳态I,此后，电路用而女始地产生周期性的输出脓冲，多谐振焦等两个哲位态的维持时间取决于RC充、放电回路的霹数.智稳态I的维持时间.即输出VO的正向脓冲宽度T1*0.7(Ri+R2)C:衙窗态Il的维捋时间，即输出VO的负向状冲宽度T2aO.7RC,因此,振荡周期T=TI+T2=07(Ri+2R2)C.振荡频率f=1T正向脉冲宽度Tl与振荡周期T之比称矩形波的占空比D,由上述条件可将DjFh+R2)<Ri+2R2),若使R2>>R1,WJ01/2.即输出信号的正例向脉冲宽度相等的矩形波(方波).二、多调廉稿应用举例：1 .接拟声响发生Q：将阚个多M振荡器连接起来，前一个振荡器的输出接到后一个振荡器的更位常，后一个振荡器的输出接到扬声器上.这样,只有当前一个振荡网输出高电平常.才驱动后一个振荡器振荡，扬声器发萍：而前一个振荡器输出低电平常，导致后面振荡器空位并停止表荡,此时扬声器无音领输出.因此从扬声器中听到间歇式的"呜呜”声响.2 .电压频率转换t由555定时器构成的多谐振荡寄中，若定时襦限制输入商<5脚)不经电容接地，而是外加一个可变的电JK源.则通过,整该电抵源的他.可以变更定时器触发电位和阀依电位的大小.外.W电年越大,振覆器输出脉冲周期越大，即猱率越低：外加电He越小，振荡器输出脉冲冏期越小,即频率越高，这样，多谐振荡器就实现了膈输入电质大小朴换成输出频率凹凸的电压一频率转换毒的功能.
