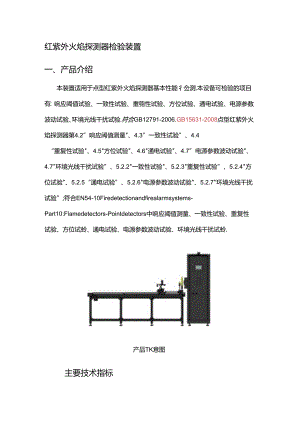

红紫外火焰探测器检验装置一、产品介绍本装置适用于点型红紫外火焰探测器基本性能彳佥测.本设备可检验的项目有：响应阈值试验、一致性试验、重匏性试验、方位试验、通电试验、电源参数波动试验、环境光线干扰试验.符合GB12791-2006.GB15631-2008点型红紫外火焰探测器第4.2”响应阈值测量"、4.3”一致性试验”、4.4“重复性试验"、4.5"方位试验"、4.6"通电试验"、4.7”电源参数波动试验"、4.7"环境光线干扰试验”、5.2.2"一致性试验"、5.2.3"重复性试验”、5.2.4"方位试验"、5.2.5“通电试验”、5.2.6"电源参数波动试验"、5.2.7"环境光线干扰试验”;符合EN54-10Firedetectionandfirealarmsystems-Part10:Flamedetectors-Pointdetectors中响应阈值测量、一致性试验、重复性试验、方位试蛉、通电试验、电源参数波动试验、环境光线干扰试蛉.产品TK意图主要技术指标2.1 仪器组成：由光学轨道、红紫外光源、减光片、快门、调制器、试样滑台支架等；2.2 光学轨道：2.2.1 双电动位移轨道,有效长度：2.5m,移动测量精度在±4mm,2.2.2 平百度:<0.04mm;2.3 红紫外光源：2.3.1 利用甲烷燃烧产生的火焰作为红紫外光源；2.4 燃气：为不低于99.9%纯度的甲烷；2.5 可确保光源辐射能的变化量低于±5%;2.6 供气管路采用燃气流量调节阀；2.7 供气管路采用燃气电磁阀，由控制部分控制燃气的切断；2.8 点火方式：采用远程控制高压电子点火；2.9 减光片:2.9.1 作用：起衰减紫勺阉射作用;2.9.2 波长:200nm300nm,中性紫外减光片，50%、60%物理减光片；2.10 调制器：2.10.1 用于有闪烁频率要求的试样；2.10.3 调整直流电机动斩光器以所需要的旋转频率，对火焰燃烧产生的辐射进行调制.2.11 试样滑台支架：2.11.1 功能：可以安装不同型号的试样并能沿光学轨道滑动；2.11.2滑台支架高度:10200mm可调2.11.3 滑台支架处理：整个支架全部进行黑化处理，表面不能发生反射；2.11.4 试样安装位置角度调节：能以光学轨道轴心的垂线为轴旋转，并独立地绕垂直于光轴的第二轴旋转，并穿过光轴与探测器感应元件平面的交点，以士5°精度的角度旋转.可以调节试样的轴线与光轴的夹角分别为0°、15°、30。、45。、60°调节；2.11.5滑台支架移动速度:50mms2.11.6探测器距火焰移动范围：O2500mm（出厂设定初始位S2000mm）2.12 响应点D值测量：采用步进电机驱动试样的安装支架，可精确测出试样响应点D值；2.13 电源参数波动试吃：2.13.1 采用可调电源；2.13.2 电压调节范围:O-SOv任意调节；1.1.1 1采用触摸屏+P1.C控制；1.1.2 2马达：步进马达两个分别控制光学轨道水平移动和旋转角度改变；直流马达一个，控制调制器改变闪光顷率；2.15 斩光器斩光频率：0-14HZ;（使用时可以连续调整斩兆顷率，不使用时，斩光器自动旋转至停止位，不遮挡光路）；2.16 快门：便于探测器接收红、紫外光源,应允许以2s的精度控制探测器暴露于光源的持续时间；2.17 环境光线干扰试睑装置：光源由两个相同的25W铝丝白织灯组成,该白炽灯具有透明玻璃外壳符合正C60064,光源应由50Hz交流市电供电.灯的色温为2850K±100K,使灯在探测器传感器的平面照度达到1001.X；2.18 供电电源：50Hz,AC220V,600W.2.19 激光束：便于调整试样和光源处于同一水平线.2.20 不包含辐射计
