回转窑各使用部位耐火材料的设计与确定.docx

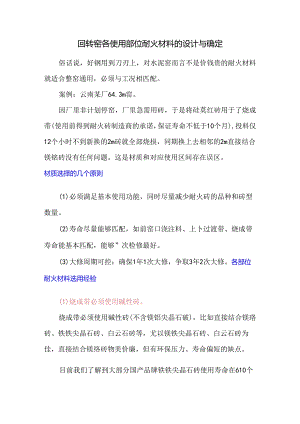

回转窑各使用部位耐火材料的设计与确定俗话说，好钢用到刀刃上，对水泥窑而言不是价钱贵的耐火材料就适合整窑通用，必须与工况相匹配。案例：云南某厂64.3m窑。因厂里非计划停窑，厂里急需用砖，于是将硅莫红砖用于了烧成带(使用前得到耐火砖制造商的承诺，保证寿命不低于10个月),投料仅12个小时不到新换的2m砖就全部烧损，同期换上去相邻的2m直接结合镁铭砖没有任何问题。这是材质和对应使用区间存在误区。材质选择的几个原则(1)必须满足基本使用功能，同时尽量减少耐火砖的品种和砖型数量。(2)寿命尽量能够匹配，如前窑口浇注料、上卜过渡带、烧成带寿命能基本匹配，能够”次检修最好。(3)大修周期可控：确保1年1次大修，争取3年2次大修。各部位耐火材料选用经验(1)烧成带必须使用碱性砖。烧成带必须使用碱性砖(不含镁铝尖晶石破)，比如直接结合镁珞砖、铁铁尖晶石砖、白云石砖等，尤以镁铁尖晶石砖、白云石砖为佳，直接结合镁络砖物美价廉，但有环保压力、寿命偏短的缺点。目前我们了解到大部分国产品牌铁铁尖晶石砖使用寿命在610个月之间，能达到12个月的很少。但寿命如果达到12个月也最少增加20%寿命,如果能达到18个月就增加了5命,性价比高。(2)上下过渡带耐火材料的选用。上下过渡带选择比较多，如镁铝尖晶石砖、镁铁尖晶石砖、硅莫红砖、AZM1680硅莫砖等，一般镁铝尖晶石砖、镁铁尖晶石砖导热系数大，在二档轮带下面筒体温度会高，但使用寿命会比较长，如果使用品质比较好的硅莫红砖温度会降低不少，使用寿命也能达到18个月。(3)安全带耐火材料的选用。安全带(如中4.8m×72m窑的40m以后)砖选择比较简单,主要就是考虑资金和寿命，不管用什么瓶，只要品质是货真价实的都可以用，只是使用寿命有差异，如高强耐碱砖12年、抗剥落高铝砖23年、AZM1650硅莫砖35年。
