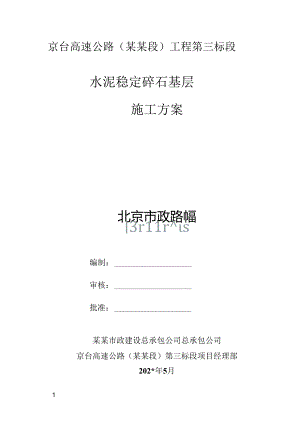

京台高速公路（某某段）工程第三标段水泥稳定碎石基层施工方案北京市政路幅3r11rs编制：审核：批准：某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年5月1 .编制依据12 .工程概况13 .施工组织及计划安排34 .施工方法及技术措施85 .质量验收136 .质量保证措施137 .混料基层质量通病的处理158 .安全保证措施169 .绿色文明施工措施1710 .雨季施工措施17京台高速公路（某某段）工程第三标段水泥稳定碎石基层施工方案1 .编制依据1）京台高速公路（某某段）工程施工图设计2）公路路面基层施工技术规范JTJO34-200（）3）公路工程质量检验评定标准JTGF8071-202*4）公路路基路面现场测试规程JTGE60-202*5）公路工程无机结合料稳定材料试验规程JTGE51-202*2 .工程概况京台高速公路（某某段）工程第三标段（K6+400K8+850）,设计起点K6+400,位于主线收费站以南，新凤河以北，与二标终点相接：设计终点K8+850位于中郭路以北，全长2.45km。道路断面布置分为四种形式，主线采用整体式双向8车道，标准段路基宽度42m；单向单个道匝道标准路段路基宽度85m,单向双车道匝道标准路基宽度有10.5In和12m两种:辅路标准路基宽度有8m和11.25m两种。一般路面横坡为2%,土路肩横坡为3%。路基边坡坡度1:1.5。主路、匝道及六环路加宽路面基层为1层水泥稳定碎石+2层二灰稳定碎石，全厚54CIm其中，上基层采用水泥稳定碎石，厚18cm,七天无侧限抗压强度4.0MPa,压实度98%o&松比l&n心灰衿以配分定碎力19591875.42逡掇黑察郎:蟒芸:痢土路标准荔层断面图IHm小槐定碑行:；.一】耻行矢w茨矣定悔,IHwH板句母央殳定好Gi¾W8WW8三&5®宽EB造标抛星层好血性ID.5侬所递标布在:h如图18”水泥机土碎书泮rh改的爆舞依定/心1&”G坎精理诙枪定件石11341050-42，宏事宏朗戈族*宏%:*Slhi/12（1宽匝道标准基层断面图辅路、东某村U转路面基层为1层水泥稳定碎石+2层二灰稳定碎石，全厚48cm。其中，上基层采用水泥稳定碎石，厚16cm,七天无侧限抗压强度4.0MPa,压实度98%0l6c.*ttW<l&n水髭也宏碎右10.25m宽辅跳（第六环标准基层断面图10.25重奇辅路蜥准基层断面图加蜜柏路（软六环）标准基层断面图16«!次我除证砰石3?¾pq/15/东赵村I*标点范层断面图2.1 主要工程量18Cm厚水泥稳定碎石：m,(50914t)16Cm厚水泥稳定碎石：54371m,(20009t)2.2 参建单位建设单位：某某市首都公路发展总承包公司总承包公司设计单位：某某市市政工程设计研究总院总承包公司监理单位：某某市首发高速公路建设管理总承包公司施工单位：某某市政建设总承包公司总承包公司3 .施工组织及计划安排3.1 施工日期计划开工日期：2016年6月Il日计划完工口期：2016年8月15113.2 施工计划施工准备试验段施工Fl辅路水稳基层F2辅路水稔基层主路水稳基层A匝道H匝道水程基层202*.6.9202*.6.i0202*.6.11202*.6.18202*6l9202*621202*.6.22202*.6.24202*.7.22-202*.8.15202*.6.25<02*.8.4202*.7.3l202*.8.4202*.6.29202*.630Gl、G2六环路加宽水稳基层东某村U转水稳基层3.3 施工组织3.3.1 作业区划分本工程基层工程根据工程量及作业段长度以及六环路阻隔的特点，将工程内基层划分为四个作业区域，分别由五个专业作业队施工。六环路以北的主路、收费站U转基层(ZK6+400ZK6+70289)由第一基层作业队施工；六环路以南的主路基层(ZK7+800.47-ZK8+850)由第二基层作业队施工；B、D、E、F、G匝道、F2辅路、东某村U转由第三基层作业队施工；Fl辅路A、C、H匝道、东某村U转基层由第四、第五基层作业队施工。3.3.2 技术准备组织所有施工人员认真学习设计图纸、技术规范及验收标准。提前上报专项及施工方案，无安全、技术交底不得进行施工。3.3.3 人员安排按照工程总体施工部署及阶段工期目标要求，为保证工程质量，项目部派一名副经理及一名副总工主抓，施工过程中实行作业区施工现场负贡人、技术质量负责人全面负资制，配备质检员、试验员、安全员对工程技术质量、进度、安全及文明施工进行全过程控制。施工队伍选用常年与我单位合作；基层施工经验丰富的专业作业队，所有人员均要进行入场教育O施工队伍由机械工、配合人员、指挥人员组成,各种机械工及其他特殊工种一律持证上岗。项目部主要人员安排序号岗位职务工作内容I某怀宾项目剧经埋施工现场组织及管埋2某a技术负责技术质兔管理，技术交底等工作3耿军辉质证负说现场顺班管理控制4见新生成脸负货现场试脸协调能合及管理工作5某新胜测最负近测取放线复核6于咨春安全负费现场安全检查7某文利机械负说机械设备验收8潘无伟材料负料原材料供应访调9贸海清、某玉来工长现场施工管理施工队劳动力投入计划表序号岗位人数工作内容I管埋人员IO临工计划、技术实施2作业班长12各班生产进度、质量管理3机械工62机械操作4普工136配合机械作业5安保5现场安全保R工作6文明施工20现场及便遒清理总计2453.3.4材料准备1）配合比水泥碎石采用某某力磊市政建筑混合料总承包公司及某某市京联蕊路用材料总承包公司产品，混合料的配合比必须通过监理工程师审批合格，并且拌合站的供应能力满足施工要求。力磊混合料公司的水稔碎石配合比为：水泥:碎石=5.5:100,最佳含水量:5.2%,最大干密度2341gcm3o京联鑫材料公司的水稳碎石配合比为：水泥:碎石=5:95,最佳含水量：7.0%,最大干密度2.384gcn°2）原材料要求水泥稳定碎石基层应采用普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥，其初凝时间应在3h以上，终凝时间宜在6h以上。宜采用标号325或425的水泥，快硬、早强和受潮变质水泥不得使用。基层施工时石料颗粒最大粒径不得超过31.5mm,碎石的压碎值不大于25%0力磊混合料公司碎石筛分成四档料,20-25mm、10-2Omm、5-1011m,0-5mm,比例分别为：20:21:21:38,经试验筛分各档碎石按比例掺配后混合级配良好，满足规范要求。京联鑫材料公司碎石筛分成四档料,2O25mm、10-20mm、5-IOmm.0-5mm,比例分别为：16:28:16:40,经试验筛分各档碎石按比例掺配后混合级配良好，满足规范要求。3）材料试验水泥稳定碎石，在施工前取代表性样品进行下列试验：颗粒分析液限和塑性指数相对密度击实试验（5）石料的压碎值试验（6）水泥标号和终凝时间3.3.5 机械配备根据工程进展情况，提前将基层施工设备进场。测量仪器、试验设备提前检定、校准，符合要求后方可投入工程中。加强对工程机械、设备的检修保养工作，保证机械设备无故障运转，提高施工设备的利用率和完好率。主路（标准段水稳最宽19.95m）施工机械投入计划表序号机械或设备名称型号规格数埴I摊铺机ABG8820362用钢轮振动压路机XS2222台3双钢轮振动压路机BW2O23台4装载机Z1.50C1台5酒水车IOt1辆主路（匝道汇入水稳最宽32.7m）施工机械投入计划表序号机械或设备名称型号规格数量I摊铺机ABG8S2O÷ABG5253台+2台2单钢轮振动压路机XS2223台3双钢轮振动压路机BW2O24台4装放机Z1.50C1台5洒水车IOt1辆匝道（水稳宽度8.I6-Il.66m）海工机械投入计划表序号机械或设备名称型号规格数51I挥铺机ABG5252台2垠钢轮振动压路机YZ202台3双钢轮振动压路机BW202I台4装或机Z1.50CI台5酒水车IOtI辆辅路、U转（水稔宽度7.83-11.26m）施工机械投入计划表序号机械或设备名称型号规格数量I摊铺机ABG88202台2单钢轮振动压路机YZ202台3双钢轮振动压路机BW2O21台4装载机Z1.50CI台5洒水车10(I辆注：根据工程需要配备2台XP3O2胶轮压路机，随时进场3.3.6场地准备施工前，将施工区域用围挡封严，在进出口及施工部位处，设置相应的明显警示标志和施工标志，围挡搭设要牢固，并设专人进行巡视看护。检查并整理下承层，在其宽度、厚度、压实度、强度、横坡、标高等各项指标均符合要求后，进行适当洒水，使卜承层湿润，不得有枳水。清除工作面上的松散材料、泥土和其他杂物。下承层缺陷应及时换料处理并补充碾压。3.3.7 水电供应施工过程中所用的水源由生活区水源提供或用水车提供，满足现场用水要求。施工电源从Fl立的变压器接出，同时配备发电机以保证备用。3.4 试验路段施工3.4.1 试验段位置及基本情况根据合同文件及规范要求，在水稳碎石基层正式开工之前，需先进行试铺段施工。试铺段拟选择在经验收合格的（Fl辅路，桩号：F1K1+35OF1KI+58O）下承层上进行，长度为230m0试铺段的供料、撞铺、碾压等各道工序按规范和相关规定进行。试验段路面宽度05m,其水泥稳定碎石下基层顶面宽度（含超宽碾压部分）I1.lOm,厚度为16cm,混合料采用集中拌和混料，大吨位汽车运输到场，摊铺时由两台摊铺机联合梯队作业，一次摊铺完成。施工完毕养护7天后进行各项主要技术指标检测，进行施工小结以指导大面积摊铺作业。3.4.2试验段的目的通过试验段的铺筑，进一步优化供料、运输、摊铺、碾压等施工机械设备组合和工序衔接，完善施工组织。试验段决定的主要内容如卜丁1）用于施工的集料配合比例调试拌和机，分别称出拌缸中不同规格的碎石、水泥、水的重量，测量其计量的准确性：调整拌和产量，保证混合料均匀性；检查混合料含水量、集料级配、水泥剂量、7d无侧限抗压强度o2）合适的松铺厚度和松铺系数3）标准施工方法混合料配合比的控制。混合料摊铺方法和适用机具，包括摊铺机行进速度、擦铺厚度控制方式、梯队作业时摊铺机间隔距离等。含水量的调整和控制方法。压实机械的选择和组合，压实的顺序、速度和遍数
