涉河桥梁工程施工方案废()() .docx

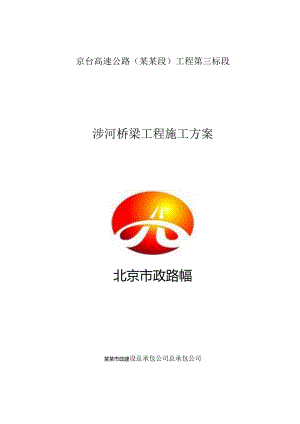

京台高速公路（某某段）工程第三标段涉河桥梁工程施工方案北京市政路幅某某市政建设总承包公司总承包公司2015年3月11日一编制依据I二工程概况1三施工计划安排2四围堰作业3五、桥梁工程施工工艺6六、质量保证措施7七、安全保障措施8八、文明及环境保护措施8九、安全应急预案9京台高速公路（某某段）工程第三标段（K6+400K8+850）涉河桥梁工程施工方案一编制依据1.1 京台高速公路（某某段）工程施工图设计：1.2 公路桥涵施工技术规范B（JGF5O-2O2*）:1.3 公路工程质址检验评定标准JTGF80/1-202*）；1.4 现况调杳资料。二工程概况2.1工程概述京台高速公路（某某段）工程第三标段（K6+400K8+850）,设计起点K6+400,位于主线收费站以南，新凤河以北，与二标终点相接：设计终点K8+850位于中郭路以北，全长245km.标段内桥梁工程所涉河流主要有新风河、凉风潴桑及北野场灌案。本工程设计主线桥、A线匝道桥、C线匝道桥、D线匝道桥、F线匝道桥均跨越现况新凤河及凉风灌渠,新建桥梁的部分卜.部结构位于新凤河及凉风灌渠河道范围内，结构施工需要在局部围垠或导流之后进行施工同样，北野场灌集跨河桥需要部分拆除并新建帮宽，其结构施工也需要在河道困堰导流后方可进行。河道范围内涉及的各轴及工程量详见卜表。位于河道范围内的工程项目统计表桥名轴号桩基承台桥台墩柱箱加梁主线桥ZY06.07.08.09.10ZZ06.07.08,09,IO80棵20座/24根4联A匝道桥AO4,O5.O6,O716棵4座/5根ItfXC匝道桥Co1.o2.03.0416棵4座/5根1联D匝道桥D05.07.08.09.1020棵5座/6根2联F匝道桥F09,I0.I1,I216棵4座/5根2联北野场港集桥0,122棵6座6座!36片2.2现场调查情况经现场调查，现况新凤河河道上口宽50m,卜.口宽30m,流水面宽8m,流速约0.3nVs,承台底高程22.2623.37,河底高程26.7826.92,现水深1m,河岸高程30.70,河道高度约3.8m,百年一遇洪水位30.45,河床底部为0.6m原淤泥，河床渗水性较小。凉风灌渠位于新风某某健,与新风河相通，集内上口宽约15m,下口宽7m,承台底高程27.5；河底高程27.3,水深约0.5m,渠深4m.北野场灌渠位于本工程东侧，南北向与六环路相交，其上的现况北野场灌渠跨河桥需要部分拆除并新建梢宽。该灌渠上口宽IOm；水面宽8m,承台底高程25.45：河底高程27S水深1.2m2.3地质及地下水情况根据设计图纸，本工程施工范围内土质主要分为9大层，土质主要为粉质粘土、粉土、粘土、中砂、细砂等.人工堆积层（第一大层），主要为粉上填上层，厚度081.8m.新近沉积层（第二大层），主要为粉质粘土层，厚度0.6-1.8m,第四纪沉枳层（第三至第九大层），粉质粘土层，粉土I层，顶面高程27.4526.75。粉质粘土层，粉土1层及细砂、粉砂2层，顶面高程22.I522.O5。粉质粘土层及细眇、中砂2层.顶面高程16.7516.05。细砂、中砂层，圆砾I层，粉质粘上2层及粉上3层，顶面启程5.355.75.粉质粘土层，粉土I层及细砂3层，顶面高程IO35-II.25°粉质粘土层及粉土1层，顶面高程-20.85-21.25中砂、细砂IJ3粉质粘土2房及粉土3层顶面高程-29.45-30.95.地质单元I区有1层地卜冰，水位标高为26.5428.87m（埋深47.2m），地卜水类型为潜水：地版单元Il区有2层地下水，其中第层地下水水位标高为22.08252lm（埋深3.26.8m）,地下水类型为潜水,第2层地下水水位标高为19.4Im（埋深9.8m）,地下水类型为层间水。水位变化为6月9月水位较高，其它月份较低，年变幅一般为13m.三施工计划安排3.1 河道范圉内桥梁黄工计划根据现场实际情况，将河道范围内的桥梁工程分成两阶段施工。第阶段：202*.5.6-202*.6.15汛期来临之前完成路新风河、凉风灌渠及北野场灌集桥梁河道的桥梁下部结构施工。第二阶段：202*916202*.ll15汛期过后，支搭箱梁排架，完成跨新凤河和凉凤灌渠桥梁河道内现浇箱梁施工，力争在11月15日进入冬施前完成河道范用内所有结构施工。3.2 Bl坯工程主要材料数量堰体土方：4930m3开挖上方：I8l6m38OO能管：209mCl5浆砌片石沟渠：l56nP防渗布：4550m23.3 国坯工程人员及机械设备配备1）人员配备现场管理人员：4人机械操作和指挥人员：11人装、码土袋普工：30人司机12人2）机械设备Z1.50装载机：2台InP挖掘机：2台50t载至运输车：6辆IZ压路机:2台8/6寸泵：16台四Sl堰作业4.1 新凤河河道围填作业I）围堰本次圉取，北岸直线段长度165m,南岸直线段长度175m,迎水面设置倒潦尖。围堰高度约3.8m并与现况岸顶齐平，垠外边坡坡度为1:0.75,垠内坡度为1:0.3,垠顶宽1m,堰底宽5m.剩余的流水断面为上口8m,下口2.5m“（详见后附平面图）图展袋内填土采用粘性土，填装量为袋内容量的60%,堆码时，土袋的上下层和内外层相互错缝，搭接长度为1/27/3,堆码密实平整。困城迎水面满铺防渗你。13451008001002298.62）围堰内抽水、填土图坂施工完毕，抽水工作要缓慢，抽水过程中注意观察是否有漏水现象，发现问题及时补救。堆内水抽干，清除淤泥后，回填粘土，整平地面，进行桩基施工。困堰范围内设“集水坑”，两侧堰内各准备3-4台2.5KW潜水泵招用.堰内填土时要乂U压实,每层填土厚度不大于20cm,填上压实度满足施工要求。3）围垠的维护、观测安排专人对水位进行观测，以及时施工围堰的围攫进行沉降、位移及渗水观测，在.图帽顶布仪观测点，经常进行监测，形成沉降位移曲线，发现情况及时汇报，及时采取应急措施，幽保围垠万无一失。与上卜游河道管理单位保持联系，即时获取上卜游水位调度情况。4）围堰拆除及河道恢豆箱梁结构施工结束，进行围垠的拆除施工。采用挖掘机挖土,自卸汽车运土送弃土区堆放。将挖掘机停立面用堰顶上，逐步后退拆除。并按照施工图纸或河道管理部门要求对河道及边坡进行恢更施工。4.2 凉凤灌渠导流作业采取在该渠现况出水口西恻IlOm处（C匝西侧）开挖出水通道（上口5m,下口2m,深4m）并用20Cm浆砌片石护砌.该出水通道设置两条D800险排水管道，其中一条向南与新凤河相连，全长58m。另外一条在Coo轴和COl轴之间向东敷设，与现况灌渠再次相连,全长151nu导流渠及管道沟槽采挖掘机开挖，人工配合清底，开挖时按照原有沟槃高程控制，确保导水槃不反坡并流水瞅畅.54.3 dtW场富集圉堰作业该都渠处于六环路下，桥下空间狭窄，Jl承台间的设计支掾梁须诙吊装连接.故根据设计意图并结合该灌渠水流小、水面浅的特点采取在新建跨河桥A段的施工区域北他20m处及区域南侧4m处设拦水坝（拦水坝形式：高3m,顶宽1m,底宽7m,内外边坡均1:1,迎水面满铺防渗布）,设置8/0台8寸泵（37KW,抽水量Y00m3h）不间断抽水直接将水穿过施工区域调向下游.按流水断面1.2X8m,流速约0.lms,每小时流量为340OnBh,故8-10台8J泵可以满足抽水需要。为确保在紧急情况下的水坝及施工区域安全,额外配备8台6寸泵应急。导流完毕后清理河底，以满足下部结构作业要求。北野场糠聪导球蒯五、桥梁工程施工工艺5.1 桩基根据地展情况、钻孔深度、钻孔直径我部采用旋挖钻机成孔。旋挖钻机成孔迅速，可以满足河道范围内桩塘快速施工的要求。进场使用前全面检查钻机的各项性能，以保证机械工作正常。施工过程中泥浆循环使用，泥浆池采用半地卜.式，池顶高于泥浆液面Im以上，并采用塑料布铺底，防止泥浆外溢，污染河道“桩基施工完毕后用运输车将剩余泥浆臼然蒸发失水外弃，泥浆外弃后回填砂砾或粘上，井分层夯实。5.2 承台设计承台底面距离现况河底33m左右，采用挖掘机分两次开挖到底，开挖时密切注意围堰稳定及渗水情况，如有情况，立即停止开挖并进行加固处理。基坑底部设巴生水井，并设水泵抽水，以保证槽底干燥。承台采用大块模板支模，溜槽浇筑混凝土以加快施工速度。承台达到25MPa的拆模强度后，及时分层回填，并碾乐密实。53康柱及桥台承台施工完毕后，立即支搭脚手架进行柱、台的施工。墩柱模板采用外加工定型网模板，桥台模板采用大块木模，模板次支搭成型。混凝土采用泵车连续浇筑，次浇筑成型。5.4 现浇箱梁跨越现况新风河的设计主线桥、A线匝道桥、C线匝道桥、D线匝道桥、F线匝道桥,上部结构均为现浇预力混凝土箱梁。此河为不通航河道，根据围坡及导流后河道形式.用贝雷梁门洞过河的方法进行箱梁施工。贝雷梁门洞跨度为8m,贝雷片高度为1.5m,下部承重墩为D426钢管柱，间距为0.9-2m,钢管柱底部浇筑边长100Cm、厚度为80Cm的C30混凝土方形承重台.承重台底部采用50cm厚天然级配砂石铺筑，分层填筑碾压。河道以外的箱梁采用标准WDJ碗扣支架，大块模板拼模，2-3台泵车分层、分段浇筑成型。在箱梁混凝土达到设计强度后，进行预应力某拉作业。某拉完毕后及时落架，并拆除排架基础，清理河道范圉内的由施工造成的污染及杂物等。8×12cmil9125cm5MI90200I200I200I200200200I200I200I200200MOl六、质量保证措左I）成立以项目经理为组长，项目总工、生产经理为副组长质量保证体系领导小组.从项H经理到各工程施工队实行领导责任制，质量目标层层分解，抓好施工生产的质量管理。2）严格执行监理验收制度，无论从工程主体还是围攫、导潦工程，均要在监理工程师的监督下进行，不合格或存在工程隐患的部位，一律返工。3）在项目经理部有专职质检工程师对整个工程进行全方位施工检测。同时设质检员，施工时坚持自检、专检、交接检制度，施工痂量在施工过程中都处于受控状态之中。4）严格按设计图纸及工程基线、轴线进行测量定位，反豆核定无误，报监理工程师批准后方可进行施工。5）严格执行工前安全技术交底制度，所有作业人员均要进行入场教育,明确作业内容：合格标准：作业中的风险及注意事项。七、安全保障措凝I）围堰完成后，沿围堰顶设立施工区域围栏，禁止无关人等在围堰区域内出入.2）围堰及拦水坝形成后，设专人日夜看守，发现水流加大或在大雨等天气下，及时加固围垠并调动水泵等设备应急。在应急措施无效的情况卜.，停止施工，拆除用垠，核熨河道通水，以保河道及周边地面安全。3）临水作业人员必须佩戴安全帽、穿救生衣、系安全带、穿防滑鞋。4）严格落实所有安全技术措施和个人劳动防护用品，未经落实时不得进行施工。作业平台上需符足并正确放置救生设备（救生衣、救生圈、救生绳等）。5）高处及水上作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前进行检查，确认其完好，方能投入使用。6）水上作业人员，必须经过专业技术培训，做到持证上闵,并必须定期进行体格检查。7）
