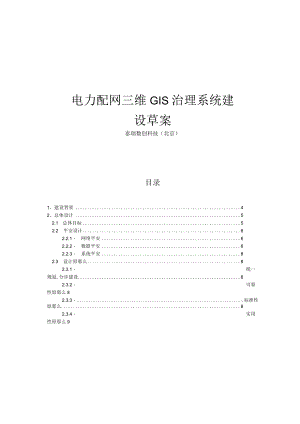

电力配网三维GIS治理系统建设草案泰瑞数创科技（北京）目录1、建设背景42、总体设计52.1 总体目标52.2 平安设计62.2.1、 网络平安62.2.2、 数据平安62.2.3、 系统平安82.3 设计原那么82.3.1、 统一规划,分步建设82.3.2、 可靠性原那么82.3.3、 、标准性原那么82.3.4、 实用性原那么92.3.5、 、先进性原那么92.3.6、 、可扩展性原那么92.3.7、 .开放性原那么92.3.8、 平安性原那么92.4 工程系统建设标准102.5 系统的总体结构112.5.1、 系统软硬件环境112.5.2、 系统软件结构体系132.5.3、 、系统网络拓扑图142.6 系统的功能结构图152.7 主要的实现技术172.7.1、 海量数据生成三地形技术173、系统功能193.1 系统总体功能模块193.2 主要功能列表203.3 系统功能详述243.3.1 三维地图浏览功能243.3.2 配网治理功能283.3.3 配网规划功能343.3.4 业扩报装功能353.3.5 电力应急363.3.6 大用户治理383.3.7 协同办公393.3.8 系统治理.404、功能扩展（二期）.404.1 与可靠性系统接口.414.2 巡视和调度治理.414.3 与SCADA系统接口.414.4 与客户营销系统接口.414.5 与监管中央系统接口.421、建设背景目前,客户效劳中央刚成立不久.客户中央作为客户用电以及对外效劳的窗口部门，需要准确及时的了解电力配网的线路资料及其状态等信息，以便于业扩工作的开展和对客户提供优质的效劳.目前配网资料治理主要以人工方式进行管理,这种治理方式存在以下问题：1、容易造成资料的不一致：由于是手工治理,如果生产上有新增、异动、或者仅仅是修改资料,这种信息上的变化很难及时的通知到每个相关人员，如客户中央.这种情况长时间累积下来的后果就会导致各个部门、各个相关的业务人员所掌握的配网信息的不一致性,从而对开展工作照成影响.2、信息的无法及时共享：最新的资料只有通过电子文档或纸质文档进行传递,无法保证信息的及时性、准确性,也不能保证传递到每个相关的部门及人员.3、不够形象直观：目前的治理方式很难与地理信息建立直接地物关系,不够直观.4、查阅、统计不方便：在手工治理方式下,无论是简单的查询还是复杂的信息统计,都是很繁琐的工作,效率低下.2、总体设计2.1总体目标配网三维GIS系统采用B/S和C/S结合架构，以国际先进的三维地理信息系统平台为根底平台，用关系型数据库进行一体化数据库治理,应用3DGIS技术、计算机信息技术和三维全景建模技术,为配电网络运行治理提供一种基于地理空间的信息共享平台,在此平台上能够有效地将地理信息、电网设备图形信息与设备台帐信息等属性数据有机结合、统一治理；并到达跨系统、跨部门、跨地域的数据共享,为配网的生产治理、运行治理、规划设计、辅助决策提供了有力的支持,从而加快配电网络规划速度、提升设备治理的水平和工作效率,实现配网的信息化、流程化、标准化、精细化治理.系统的具体目标如下：1、领导在审批用电方案时,能够直观的在地图上看到实物参考信息,如目前的线路状况、附近的变电站、开关站、分支箱的进出线信息、接线图,周边的建筑物、道路、河流分布情况等.2、为业扩报装业务办理工作提供依据,业扩人员、客户经理在办理业扩事务时，借助电子地图,能够制定出更合理的供电方案.3、配网三维6氏系统能提供丰富的参考信息,为配电网络开展规划提供技术支持.4、客服人员变动频繁,借助配网三维6氐系统,新员工能更快地掌握配网的分布情况,更快、更好的提供客户效劳.5、有配网三维6氏系统作为支撑,配网资料治理更为方便,保证了配网信息治理的准确性、一致性,并能实现共享,能够提供更优质的效劳.6、配网三维6氏系统提供强大的统计查询功能,除提供按设备关键字进行全局搜索外,还提供按地名、建筑物名关键字进行全局搜索,大大提升了工作效率.2.2 平安设计2.2.1 网络平安对于内网用户，严格用户访问数据库效劳器和web效劳器的口令和权限，将用户划分为系统治理员、数据维护用户、查询用户等不同身份,分别赋予不同的网络资源、网络使用权限和不同的平安等级,实现网络集中统一的治理，网络资源平安、充分的利用.对于外网的数据查询用户，要严格限制用户的访问权限.另外在数据效劳器和WEB效劳器之间需要设置防火墙，同时通过网络治理软件,对网络的访问者进行监控2.2.2 ,数据平安设备数据信息是关系效劳平安的重要根底资料,数据平安性尤为重要,系统从硬件配置、网络平安、系统权限的方面保证数据的平安性,提供可靠的数据保护.根据B2级平安标准建立平安策略,如对不同的数据指定不同的平安级别、对敏感数据进行加密、对每个用户授予特定的平安等级,使最终产品平安级别达到B2级.现有的操作系统（如UNlX、WindowsServer）和商用数据库都只到达C2级的平安标准,GIS平台在OS和DBMS上建立,要到达B2级平安标准，GIS平台根据B2级平安标准建立平安机制.但仅仅如此,并不能保证整个GIS系统到达了32级标准，由于用户可以不经过GIS平台而是直接从OS或DBMS进入系统,访问空间数据.因此,还采取其它平安举措如采用第三方的数据加密产品、OS平安插槽层代理产品、身份识别产品等，以保证对整个系统的任何访问都经过GlS平台并得到限制,保证整个系统到达B2级的平安标准.(1)数据备份系统提供数据备份和恢复工具,用户可以利用该工具定期对数据进行备份，并能够在效劳器出现故障的时候,能够将数据进行恢复.(2)权限限制系统提供全面的权限治理手段,可以根据用户对不同数据访问需要,设置不同的权限,并严格限制数据的编辑、查询以及分析限制,如国防单位.(3)磁盘镜像系统硬件采用两台效劳器,实现双机热备份,并采用磁盘镜像,加配磁带机以保证系统的平安.同时采用配分软件，对网络上的效劳器硬盘及磁盘阵列做不同等级的RAID容错,保证效劳器系统在任意一个硬盘出现故障时以及任何一台效劳器出现故障时系统都可以正常运行2.2.3 、系统平安信息系统的平安涉及到物理平安、网络平安和数据平安及数据访问限制等.物理级的平安包括对机房设施和环境、计算机硬件和软件、网络联接方式等采取防范举措；网络级的平安主要是对连网用户远程访问的限制方法,保证不使非法用户入侵系统资源.数据平安包括数据的平安存放和应急恢复以及数据的分级管理.2.3 设计原那么2.3.1 统一规划,分步建设系统应进行科学规划,根据目前德阳配网现状以及将来的开展情况，以及资金投入情况,工程建设的根底条件情况和建设的难易程度,确定分步建设的内容.2.3.2 可靠性原那么系统必须运行在平安可靠的软件、硬件平台根底上,这是系统可靠运行的前提；在系统的设计和实施中,一方面通过硬件采取举措增强系统的平安性,软件将要充分考虑整个系统的数据信息平安,采用独立的密码口令身份验证.在此根底上,应用系统要经过严格测试,有较强的容错水平,保证可靠运行.1.1.1 准性原那么充分参照国际上的标准、标准,支持国内外目前所流行的主流网络体系结构和网络运行系统,采用国际上成熟的模式,借鉴国内其他信息系统建设的成功经验,依据国家和企业信息化建设的相关标准进行系统设计和系统开发.2.3.4 实用性原那么结合实际情况,通过计算机数据挖掘快速准确地获取领导最关心的数据和信息,为领导决策提供准确实用的数据信息.2.3.5 先进性原那么设计思路超前性,适应当今社会全面信息化开展趋势和潮流.利用当前最新三维软件平台,在可靠性得到保证的情况下,使系统具有国内先进的水平.先进性具有两方面的含义,一是指构成系统的软硬件配置,二是指系统设计思想、软件开发技术和系统运行治理.2.3.6 可扩展性原那么本系统采用全新的三维GIS设计理念,系统从空间图形数据库到属性数据库以及系统的业务逻辑均可以进行自动扩展,从而保证了系统需求即使发生了很大的变化,系统都可以进行自由扩展.2.3.7 开放性原那么系统客观上要求它必须具有良好的开放性,必须符合相关的工业标准，以充分保证系统与其他应用系统的无缝集成.2.3.8 平安性原那么平安性原那么的目的是保证系统的可靠性,系统力求符合国家相关的网络信息发布平安标准,发布的数据应由主管部门确认，同时在网络传输方面保证系统的平安.同时要平安适度,过分平安会降低系统的访问性能,甚而到于导致系统访问不可能.为了保证系统及其数据的平安,采用适当的加密防护举措及防火墙技术,对用户进行授权与治理,并考虑信息保密的时效性.通过严格的平安治理机制和权限限制机制，保证统计信息在计算机网络上使用的平安性、一致性和完整性.24工程系统建设标准系统在开发过程中，需要严格遵循国家、公安部和北京市公布的一系列保准标准,保证系统建设符合各个标准的要求.(1)地理信息系统建设标准?卫星遥感图像产品质量限制标准？(DZ/T014394)?航空遥感摄影技术规程?(DZ/T020399)?1:5001:10001:2000地形图图式？(GB/T79291995)?1:5001:10001:2000地形图要素分类与代码？(GB/T1480493)?1:50001:10000地形图图式？(GB/T579193)?1:5001:10001:2000地形图要素分类与代码?(GB/T1480493)(2)计算机系统建设标准?计算机软件开发标准？(GB856688)?计算机软件产品开发文件编制指南？(GB/T8567)?计算机软件质量保证方案标准？(GB/T12504)?计算机软件配置治理方案标准？(GB/T12505)?计算机软件测试文件编制标准？(GB9386-88)2.5 系统的总体结构2.5.1 系统软硬件环境（1）系统硬件环境在硬件上,系统由信息存储与发布效劳端（效劳器）、用户操作使用终端（客户端）、以及网络环境三局部组成.信息存储与发布效劳端（效劳器）本系统在网络上根据网络建制、工作性质与内容、地域位置等因素建立了二级信息效劳结构,顶端采用两台或多台效劳器,每个效劳器提供的信息效劳也可以不同.如数据处理效劳器（数据合成软件）主要负责处理影像数据、合成海量数据等，网络发布效劳器（网络发布软件）主要用于数据发布等等.效劳器上还可以挂接磁盘阵列.磁盘阵列用于数据的备份,包括原数据、合成后的三维地形数据、工程文件等等.用户操作使用终端（客户端）用户操作使用终端为普通PC机.由于系统包括三维地理信息模块,对机器的性能要求相对稍高,建议终端机的CPU主频大于2GHz,内存不小于1GB,最好使用专门的图形处理显卡.此外本平台为网络系统,要求终端PC机能够连接网络,访问本平台的效劳器，以获取平台的各项信息发布、维护等效劳.网络环境网络是平台中数据流、信息流运转的“高速公路”，是连接开发与应用的关键纽带；根底网络悬空间根底信息数据中央的“血脉，把各机构的地理空间数据库连接成松耦合系统,物理连接客户端和效劳器节点,逻辑连接地理空间数据生产者、治理者和用户系统.该平台是基于网络环境下的三维GIS资源信息管理平台,所以需要网络来在各级部门之间建立直接的、可靠的、稳定的大容量通信链路.在网络环境上本平台的开发和运行都可基于各部门
