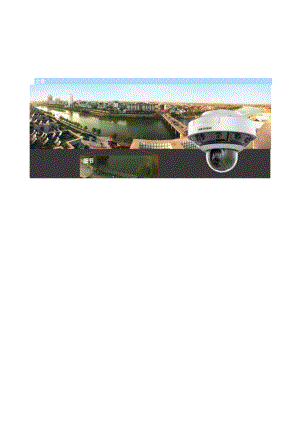

球型鹰眼产品应用方案.docx

全景目录1背景21. 1需求分析21.2传统方案22系统优势22. 1方案简介22.2方案优势33典型应用43. 1适用场景43.2典型案例54产品介绍54. 1前端产品54. 2后端产品84.3解码产品115选型配单126安装调试146.1 立杆设计146.2 产品调试151背景1.1 需求分析随着视频监控应用的不断深入，我们对于大场景的监控需求也越来越多。例如：大型广场、体育场、会场、机场、车站、码头等，除了要求“看全”、“实时”之外，我们还希望可以看清局部细节。虽然越来越多的一体化高清全景摄像机或通过多台摄像机后端拼接的方案都可以满足“看全”和“实时”的需求，但是两者都无法洞悉大场景中的局部细节。如果大场景中发生突发性事件，我们希望能看清细节，并清晰的记录事件的整个过程；否则，虽然具备无盲区全景监控的优势，但是不能辨别监控物体与细节，此时的监控变得形同虚设。因此，对于大场景我们不仅希望可以环顾全景，同时也可以捕捉细节。1.2 传统方案针对大场景的全景监控，同时兼顾细节的监控需求，传统的实现方案往往是多台摄像机通过视频拼接服务器拼接得到180。的全景，配合高清球机实现细节的捕捉。虽然兼具了全景和细节，但这种方案需多台摄像机、视频拼接服务器以及高清球机，方案成本较高，系统复杂，安装调试繁琐，后期的人工维护成本相对较高，显然不是最佳的监控方案。2系统优势2.1 方案简介针对传统方案的弊端，海康威视推出一体化球型鹰眼全景跟踪摄像机，既可覆盖全景，又可捕捉细节。同时，很好的解决了传统监控方案成本高、系统复杂、安装调试繁琐的问题。球型鹰眼全景跟踪摄像机基于allinOne一体化设计理念，采用“多水平全景摄像机+中心特写跟踪”的方案，单摄像机即可轻松实现全景加细节的监控效果，整体方案大大简化，主要由以下几个部分组成：前端采集子系统：前端通过球型鹰眼全景跟踪摄像机实时采集全景以及细节视频信息，并且在前端摄像机内完成多水平摄像机的图像拼接。 网络传输子系统：通过IP网络实时传输视频流。 解码显示子系统：通过解码器或综合平台对视频信号进行解码，并实现电视拼接的分割与图像显示。 后端存储子系统：可通过NVR或CVR对实时图像码流进行存储。 中心管理子系统：通过客户端/IE对摄像机进行配置、图像调节等，并可接入行业平台。2. 2方案优势相比传统监控方案，一体化球型鹰眼全景跟踪摄像机以单摄像机实现全景监控和细节捕捉，成为视频监控领域新兴的监控模式，解决了传统监控方案中存在的问题和弊端，具备以下优势： 简系统前端摄像机采用ALLinone一体化设计，内置多个水平全景摄像机以及一个特写跟踪球机，集成度高，一台球型鹰眼全景跟踪摄像机即可兼顾全景与细节。前置拼接，后端无需视频拼接服务器，拼接调试简单，相比传统监控方案整体系统大大简化。 省成本一台球型鹰全景跟踪眼摄像机代替多台普通摄像机、一台星光球机以及视频拼接服务器，硬件成本大大降低。前端摄像机采用一体化设计，安装维护简单，前期安装施工成本低，后期维护量小，成本低。 易安装球型鹰眼全景跟踪摄像机具备球机的快装结构，一体化快捷安装。摄像机安装只需一根网线、一个电源，布线简单。多个水平全景摄像机拼接调试简单，大大提高整体系统安装调试效率。3典型应用3.1 适用场景球型鹰眼全景跟踪摄像机采用一体化的设计概念，单摄像机实现全景监控与细节捕捉，应用范围广泛。在城市道路、城市制高点、广场、港口、码头、城市十字路口、重点单位出入口、道路路口、园区、学校、体育场、周界等大场景均可使用球型鹰眼进行全景无盲区监控，同时可捕捉大场景中的局部细节，轻松实现针对大场景的指挥调度，以及针对局部的特写抓拍。球型鹰眼全景跟踪摄像机也适用于各个行业，包括公安、交通、司法、楼宇、文教卫、能源、金融等。应用场景示意图实际应用效果图3. 2典型案例（收集列举该产品应用方案成功案例）4产品介绍4.1前端产品球型鹰眼全景跟踪摄像机1）产品型号800万1800球型鹰眼全景跟踪摄像机DS-2DP0818Z-D1600万360°球型鹰眼全景跟踪摄像机DS-2DP1636Z-D2）产品亮点兼顾全景，洞悉细节单产品即是“点面结合系统”，看全景，同时捕捉细节，实现被监控场景“无盲区、无死角”监控，解决了安防行业的传统难题。另外此系统在大场景多目标动态监控，防止人员非法聚集、捕捉特定人物细节等方面可以发挥重大作用。O.OOlLUX星光级超低照度球型鹰眼具备4个（或8个）星光级水平全景摄像机和1个星光级特写跟踪球机，无论是180°全景（或360°全景）画面还是球机特写跟踪画面，在夜间或低照度环境下依旧具有出色的图像效果，画面中几乎没有明显的噪点，监控场景依然清晰可见，夜视效果堪比白天。这也很好的解决了普通全景摄像机夜间效果图像质量差的问题。 一体化设计，配置更简单单产品即可提供全景（180。或360。）和特写画面，兼顾全景与细节。外观设计非常独特，由4个（或8个）固定在水平不同方向的高清摄像头+高速球组成特殊的监控结构。全景端每4个摄像头负责1个全景180度的监控画面（可提供1个或2个全景180度画面），达到全景监控效果。下方球机（特写镜头）负责联动定位和跟踪功能，提供37倍光学变焦、16倍数字变焦，只需要点击全景画面的任意一个点，都可以实现快速的变倍并捕捉到远处的目标。其中，全景与细节的联动配置也非常简单，无需进行标定即可实现全景与细节的多种联动。节省服务器和维护成本球型鹰眼安装维护简单。相对于传统的枪球联动系统，鹰眼省去了高成本的服务器，完全的智能前置，极大简化系统设备和配置成本。后台可利用客户端对产品进行配置和功能展现。值得一提的是，产品的配套软件界面风格清新，操作简单，功能丰富。设置界面的功能配置也十分完善，包括视音频、事件、存储、智能分析、自动跟踪等设置。不仅如此，“allinone”一体化概念设计的应用，又让产品的安装、调试、维护变得轻而易举，产品采用类似于球机一样的安装方式，安装仅需一根网线和一个电源。 支持多种跟踪联动全景与细节的联动跟踪方式支持手动跟踪、自动跟踪和点击联动。手动跟踪:鼠标点击或框选全景画面的某移动目标，特写镜头即可变倍跟踪；自动跟踪：在全景画面中有触发时，特写镜头自动跟踪目标；点击联动：点击或框选全景画面联动特写镜头看细节。 支持多目标轮巡跟踪早期的联动系统无法同时对多个运动目标进行跟踪，球型鹰眼产品支持多目标轮巡跟踪。全景图像具备Smart功能，支持4项行为侦测，如区域入侵、越界侦测等智能侦测功能，可实现多目标侦测报警。设置智能侦测功能（如区域入侵、越界侦测等）后，当多个目标进入画面，全景图像智能判断触发规则的第一个目标，并快速联动特写镜头进行放大跟踪，特写镜头跟踪时间可设，当特写镜头完成跟踪时间之后，继续跟踪下一个触发全景画面规则的目标，直到画面中的所有目标都完成跟踪，则继续轮巡跟踪重复触发全景画面规则的目标，可实现特写镜头对每个目标轮巡跟踪，画面中目标数量不受限制。3）产品参数功能特性令支持区域入侵、越界、进入区域、离开区域等功能÷支持检测直径300米180°半圆形（或360°圆形）范围内运动目标，可同时检测30个（或60个）目标令支持点击联动功能，通过在客户端点击或者框选全景摄像机画面任意位置，细节跟踪摄像机可自动通过云台调整与变焦，将该区域置于画面中心。令支持目标自动跟踪功能，通过设置智能事件规则，对设定区域内触发事件的运动目标在设定的跟踪时间内进行持续稳定跟踪。并可在跟踪过程中手动切换跟踪目标令支持手动选择跟踪目标，在设定跟踪时间内进行持续稳定跟踪令支持多目标自动切换跟踪，目标切换时间小于1秒。÷支持光学宽动态、强光抑制、透雾等功能令支持标准的API开发接口，支持海康SDKONVlF、CGI、PSIA、GB/T28181和E家协议接入÷内置7路报警输入、2路报警输出、1路音频输入、一路音频输出令光口（FC）+电口（RJY5）网络接口设计令一体化设计，可快捷安装技术参数型号参数DS-2DP0818Z-DDS-2DP1636Z-D星光级180全景一体式网络高清科能球机星光级360全景一体式网络高清智能球机系统功能点击联动支持跟踪模式手动/自动同时检测目标3060多目标跟踪支持目标切换时间Vl秒标定自动/手动智能事件侦测区域入侵、越界、进入区域、离开区域全景摄像机传感器类型1/1.9"ProgressiveScanCMOS最低照度彩色:0.002Lux(F2彩,AGCON)；黑白：0.0002LUX(F2.2,AGCON)镜头f5.0mF2.2视场角水平180°,垂直80°水平360°,垂直80°视频分辨率50Hz:25fps(4096X1800.3840X1680.2720X1192)60Hz:30fps(4096×1800.3840X1680.2720×1192)50Hz:25fps2×(4096×1800,3840X1680.2720×1192)60Hz:30fps2×(4096Xl800>3840X1680、2720×1192)视频压缩H.264(Basciinc/Main/HighProfile)细节跟踪摄像机图像传感器1/1.9"ProgressiveScanCMOS最低照度彩色：0.005Lux(FL5,AGCON)：黑白：0.0005LUX®(Fl.5,AGCON)焦距5.6-208mm,37倍光学变倍光阚数F1.5-F4.5水平速度水平键控速度：0.1°-300°s,速度可设；水平预置点速度：540o/s垂直速度垂直键控速度：0.1o-2400/s,速度可设；垂直预置点速度：400。/s主码流分辨率及帧率50Hz:25fps(1920X1080,1280×960,1280×720)60Hz:30fps(1920X1080,1280X960,1280×720)视频压缩H.264(Baseline/Main/HighProfile)一般规范硬件接口报警、FC光纤、RJ45网口、音频、CVBSsRS485、MicroSD卡电源DC30V,70WmaxDC30V,120Wmax工作温度和湿度-40,C-65,C：湿度小于90%RH防护等级IP66,TVS6000V防雷、防浪涌、防突波，符合GB/T17626.5四级标准安装方式壁装、吊装尺寸390(n)×361.3(mm)重量14kg4.2后端产品NVR1）产品型号DS-8600N-I8注：注-760ONT2、DS-7700N-I4、DS-8600NTI6、DS-9600NT8/116系列NVR均可支持球型鹰眼全景跟踪摄像机的接入。2）产品亮点> 支持H.264/H.265混合接入。支持4K、1200万高清网络摄像机接入，支持4K分辨率输出。> 7键触控面板设计。> Smart2.Oo3）产品参数功能特性令可接驳符合ONVlF、PSIA.RTSP标准及众多主流厂商的网络摄像机÷支持国标28181协议令支持4K高清网络视频的预览、存储与回放令支持H.265、H.264编码前端自适应接入令支持IPC集中管理，包括I
