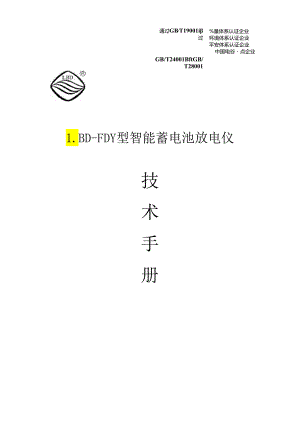

LBD-FDY型智能蓄电池放电仪.docx

%量体系认证企业环境体系认证企业平安体系认证企业中国电谷点企业通过GBT19001i过GB/T24001BftGB/T280011.BD-FDY型智能蓄电池放电仪技术手册保定浪拜迪电气股份有限公司一、3二、产品说明3三、放电仪面板图4四、运用方法4五、技术指标8木装箱清单9概述1.BD-FDY型系列智能电池放电仪是专为大容量蓄电池组进行放电维护而设计的，广泛适用于电信局、移动局、供电局等有电池供电的系统进行维护运用。二、产品说明1.BD-FDY业系列智能电池放电仪足我公司在FZ11ai智版电池放电仪的基础上新研制的电沌放电维护设备。它具有以下技术特点：1、采纳新型PTC放电材料，提高热交换效率，减轻放电仪的重量，延长放电仪的运用寿命。2、具备多种放电方式，依据放电方式和结束放电的条件不同，本放电仪可以工作在如卜.放电方式：恒流定时方式.放电仪依据用户设定的电流恒流放电.当到达用户设定的放电时间时自动停止放电，并以音响提示用户。怛流定安时方式，放电仪依据用户设定的电流怛流放电，当到达用户设定的放电电量（安时）时自动停止放电.并以音响提示用户。3、放电仪采纳单片机全数字限制，对电池电压、放电电流进行实时检测，动态调整。保证随意时刻均处于设定放电状态，以爱护电池的性能。4、nJ设置的电池组电压放电卜.限，依据用户设定的最小放电电压值可自动停止放电以避开电池组被过放电，并以音响提示用户。5、操作面板采纳大屏幕1.CD显示，轻触按钮操作，按钮的名称随不同的操作界面而有不同的定义.因此显示直观、信息量大、运用便利敏捷。6、电压显示精度0.1V,电流显示精度0.1A,放电时间精确到1分钟。7、新的放电电缆连接机构，锥面接触方式，保证大电流通过实力且连接牢靠，操作便利。按钮名称栏：显示该名称右侧相应按钮的名称，（本手册以下所说的按【XXXX】按钮均指按钮名称栏的XXXX所对应的按钮放电指示灯：点亮时表示正在放电。注：电池监测是扩展功能，须要配电池监测模块才可以运用。四、运用方法1、联接48V、IlOV、220V电池组：首先将放电电缆连接到放电仪,放电电缆和放电仪连接采纳专用连接机构，将放电电缆的插件对准槽孔插入后顺时针方向旋紧，然后将放电仪的红接线k接电池组正级，黑接线k接负极。2、打开放电仪面板电源开关。此时操作面板1.CD背景灯点亮，同时1.CD显示开机界面如卜.图所式：WckiimeYnUSlart.RzdConfigurc0K,衣示系统正在启动，显示欢迎信息后系统起先启动，进行设备自检后读取配置信息,胜利后显示OK!,并起先显示主操作界面（1）,如下图所示：模块状态停机待命起先放电电池电压：OOOO.OV报警停止电池馅将至此，系统启动胜利。此时1.CD显示的界面（1）的电池电压显示当前的电池电压值。留意：电池组正、负极不能按反，红接线卡接电池组正级，黑接线卡接负极！必需使放电仪的电箱与电池组的接线柱保持良好的电气接触.3、依据放电量须要设定放电参数。按【参数设置】按钮进入参数设置界面，依据不同的放电方式可以有两种不同的参数设置界面：恒流定时放电方式参数设置：当前设罚恒流放电参数选择设定电法：1.!M>A结束条件，00时00分确认电池爱护点100OOOV回退变更方式在恒流定时放电方式下，可以设置放电电流值、结束放电时间、和电池爱护点。按【I可退】按钮可以回到上级工作界面，按【变更方式】按钮可以变更放电方式，变更方式请参考第4项。按【参数选择】按钮可以使不同的参数以反显方式显示，此时按【确认】按钮可以确定修改这个参数：以修改设定电流为例，按【的认】按钮后显示如下：增加减小确认问退ItfJiSM恒流放电设定电液：同儿（XoA结束条件：放OO时00分电治爱护点：OOOOOV此时可以按【增加】或【减小】按钮调整反显的参数，按【确认】按钮确认以前的修改，系统将记忆修改后的参数并回到前一界面nJ选择其他的参数进行修改，假如按【1“】退】按钮则退出调整参数，回到上一界面，调整的参数不被保存。恒流定安时放电方式参数设置：在恒流定安时放电方式卜的参数设置界面如卜图所示，其参数设置.方法和恒流定时放电方式的参数设置方法相同，请参考调整即可。当前设置恒流放电叁数选好设定电泡1结束条件:WW.必放（X100OAh确认电通爱护J:OOoo1.oVM退变更方式4、依据放电须要设定放电方式，住参数设置界面可按【变更方式】按钮进入如下界面：方式选择方式选择确认H退电疝走友时恒流定时此时可以通过按【力X选择】按钮选择不同的放电方式，当按【方式选抒】按钮选择放电方式时，被选中的放电方式以反显的方式显示，按【确认】按钮选中放电方式，此时，放电仪会供应一组默认的选中放电方式的参数，假如这些参数不是您所须要的参数,您可以重新设定放电参数。5、在界面（1）按【起先放电】按钮放电仪依据当前的参数起先放电。起先放电后状态栏显示正在放电，放电指示灯点亮，同时原来的【起先放电】按钮重新定义为【呼止放电】按钮，此时按【呼止放电】按钮可以停止放电。6、在放电过程中，信息栏显示电池组电压、放电电流、已放电量和已放电的时间，如下图所示：当前设置正在放电/停止放电放电电乱OOW.OV放电电流：OoWOA参数取过己敢：（Kw.OAh00时00分报警取消电池监测停止放电后除电压显示实时的电池组电压外，其他参数均保留显示放电到最终的数据以备用户查看。7、在放电过程中可以变更放电方式和放电参数，但是这些设置并不能立刻被执行，只有停止放电后再次起先放电时它们才有效。8、当放电到达预置的放电参数（时间、电压、安时）时，放电仪自动停止放电并通过蜂鸣器报警通知用户，此时1.CD显示的电压为实时的电池电压，放电电流、已放的安时和时间则显示的是停止放电时的数据，以备用户查看放电结果。按【报警停止】按钮可使蜂鸣器停止鸣响。9、放电结束后，不要立刻断开电源开关和电池连线，请务必等待至少3分钟，待放电仪发热器件冷却后再断开220V市电和电池连线,将电池引线和电源线盘好备用。五、技术指标项目指标型号1.BD-FDY-48V系列1.BD-FDY-IIOv系列I.BD-FDY-22OV系列额定输入电压C22OV+1O%AC22OV±IO%AC22OV±IO%(DC220V±20%)额定放电电压DC48VDCIlOVDC22OV放电电流I(X)A2(X>A300A50AI(X)A150A2550A75A1A300A您选择的型号为放电容量19999AHUJ调放电时间099小时59分钟可调电池低压爱护点40V50V可设定86V-I(X)V可设定172V20()V可i殳定计量误差电流误差满菽时w±%电J卡误差满或时这±1%尺寸长宽（皿）高38517242050519245063520046238517242050519245063520()46238517242050519245063520046260040()IlOO£*(kg)Il1519Il1518Il151945-65工作环境oe4oc连续工作10C40C连续工作0C40C连续工作绝缘电阻10MO(I(X)OVDC)六、装箱清单项目数麻220V电源线（有沟通怆入的放电仪）I板放电一2根（正、负各D用户运用手册1份合格证1份公司名称：保定浪拜迪电气股份有限公司地址：保定市高新区翠园街230号传真：0312-3105206客服热线：0312-3105256
