杭州天溪湖休闲旅游度假区酒店项目外立面装饰工程幕墙施工专项方案.doc

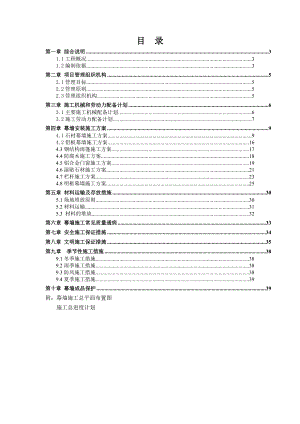

目 录第一章 综合说明31.1工程概况31.2编制依据3第二章 项目管理组织机构52.1管理目标52.2管理原则52.3管理组织机构5第三章 施工机械和劳动力配备计划63.1主要施工机械配备计划63.2施工劳动力配备计划7第四章 幕墙安装施工方案94.1石材幕墙施工方案94.2铝板幕墙施工方案164.3钢结构雨篷施工方案174.4防腐木施工方案184.5铝合金门窗施工方案194.6湿贴石材施工方案214.7栏杆施工方案234.8明框幕墙施工方案25第五章 材料运输及存放措施305.1场地堆放原则305.2材料运输315.3 材料的堆放32第六章 幕墙施工常见质量通病33第七章 安全施工保证措施34第八章 文明施工保证措施35第九章 季节性施工措施389.1冬季施工措施389.2雨季施工措施389.3防风施工措施389.4夏季施工措施39第十章 幕墙成品保护39附：幕墙施工总平面布置图施工总进度计划第一章 综合说明1.1工程概况工程名称：某某天溪湖休闲旅游度假区酒店项目外立面装饰工程招标单位：某某天溪湖旅游开发有限公司设计单位：某某设计集团股份有限公司监理单位：某某长城工程监理有限公司总包单位：某某建设集团有限公司工程地址：某某省某某县境内西北部承包内容：某某天溪湖休闲旅游度假区酒店项目外立面装饰工程,包括外立面装饰工程的预留/预埋工程、明框幕墙、石材幕墙、外门窗、栏杆和雨棚等的加工/制作、供应、安装工程，以及上述工程的深化/优化设计、封修、检测、试验、防雷接地、清洁、验收、与相关专业的接口、制作/整改视觉样板、资料归档和工程维保等内容。承包方式：包工、包料、包机械、包质量、包工期、包安全、包文明施工、包风险、包验收、包维保、包协调管理。1.2编制依据1、设计图纸2、招标文件、招标答疑3、国家现行标准及规范(1)幕墙规范建筑幕墙GB/T 21086-2007玻璃幕墙工程技术规范JGJ102-2003金属、石材幕墙工程技术规范JGJ133-2001 (2)与幕墙相关的建筑和结构设计规范建筑结构荷载规范GB50009-2001（2006年版）建筑结构可靠度设计统一标准GB50068-2001民用建筑设计通则GB50352-2005建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95（2005年版）建筑工程抗震设防分类标准GB50223-2008建筑抗震设计规范GB 50011-2001钢结构设计规范GB50017-2003建筑物防雷设计规范GB50057-1994（2001年版） (3)材料标准（铝型材及铝板材料规范）电泳涂漆铝合金型材GB5237.3-2004氟碳喷涂铝合金型材GB5237.5-2004铝及铝合金轧制板材GB3380-1997铝合金建筑型材GB/T5237.15237.6-2004 (4)材料标准（玻璃规范）建筑玻璃应用技术规程JGJ113-2009夹层玻璃GB9962-1999中空玻璃GB11944-2002钢化玻璃GB/T9963-1998建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T 2680-1994(5)材料标准（钢材规范）碳素结构钢GB/T700-1988优质碳素结构钢GB/T699-1999不锈钢焊条GB/T983-1995(6)材料标准（石材规范）天然板石GB/T186002001天然花岗石建筑板材GB/T18601-2001天然花岗石荒料JC/T204-2001干挂饰面石材及其金属挂件JC830.12-2005天然饰面石材试验方法GB/T9966.18-2001 (7)材料标准（胶类及橡胶制品规范）硅酮建筑密封胶GB/T14683-2003建筑用硅酮结构密封胶GB16776-2005中空玻璃用弹性密封胶JC486-2001干挂石材幕墙用环氧胶粘剂JC887-2001幕墙玻璃接缝用密封胶JC/T882-2001石材用建筑密封胶JC/T883-2001（8）铝合金门窗规范门、窗、幕墙窗用五金附件04J631建筑节能门窗06J607铝合金门窗工程技术规范JGJ214-2010铝合金节能门窗03J603-2第二章 项目管理组织机构2.1管理目标1、施工管理目标:某某天溪湖休闲旅游度假区酒店项目外立面装饰工程采用科学的现代管理方式在保证质量、安全、进度的前提下使工程能顺利进行直至竣工验收。2、设计管理目标：控制成本在符合规范的前提下尽量做到设计合理便于施工。2.2管理原则1、某某天溪湖休闲旅游度假区酒店项目外立面装饰工程实行质量生产三级管理，即：一级管理由项目经理负责，二级管理由施工员和质量员负责，三级管理由作业班组长负责。2、项目经理为第一责任人，质量员为第二责任人，作业班组长为第三责任人。2.3管理组织机构（一）管理组织结构我司对整个生产从原材料的加工到工程的竣工实行全面、全过程、全人员控制管理，使每个环节环环相扣、有机结合；对具体环节实行责任负责制，使每个环节具体落实、责任到人；保证了每个工程保质保量安全的按计划进行。（二）项目部管理班子根据该工程的特殊地位置，施工工期要求，结合现场实际情况，我司将派经验丰富的别墅和山地施工管理人员,实施该项目全过程管理职能，对工程的设计、材料采购、运输到施工安装进行全方位的管理。以质量、工期、安全为中心，以施工阶段为重点，积极配合建设方各项工作。项目部主要人员均为具有幕墙施工管丰富理经验的技术骨干力量；项目班子有高超的现场技术和管理水平，对现场突发事件的应变能力非常强，对工作细致、严格，对工程中的材料管理运输、安装操作、质量控制、施工安全直至竣工验收进行全方位管理，以质量、工期、安全为中心，且此项目班子与土建单位有良好的合作业绩。第三章 施工机械和劳动力配备计划3.1主要施工机械配备计划投入本工程项目的主要机械设备一览表序号设备名称规格型号产地数量出厂时间使用时间进场时间自有/租赁备注1全站仪索佳230R广州22003年4个月14.07.15自有工地用2经纬仪GJD2沈阳42002年4个月14.07.15自有工地用3水准仪AL332沈阳42004年4个月14.07.15自有工地用4接地电阻测量仪ZC29C沈阳12005年4个月14.07.15自有工地用5小吊机自制上海42005年4个月14.07.15自有工地用6电锤GBH5-38D上海62007年4个月14.07.15自有工地用7冲击钻PR-38E上海202006年4个月14.07.15自有工地用8手拉葫芦HSZ-A618南京81998年4个月14.07.15自有工地用9电动玻璃吸盘BOLE南京52000年4个月14.07.15自有工地用10手动真空吸盘BOLE南京402001年4个月14.07.15自有工地用11汽车吊80T南京22001年4个月14.07.15自有工地用12配电箱DPXL南京402001年4个月14.07.15自有工地用13手电钻BOSCH南京102001年4个月14.07.15自有工地用14台钻Z516-1A武汉52001年4个月14.07.15自有工地用15铆钉枪HANDRIVETER武汉102001年4个月14.07.15自有工地用16射钉枪老兵牌广州102002年4个月14.07.15自有工地用17电焊机BX1-315广州152002年4个月14.07.15自有工地用3.2施工劳动力配备计划本工程的施工劳动力按以下三类进行组织：（1）专业性强的技术工程类 根据工程上岗进度要求，确保工程正常施工，主要包括电焊工、电工、高空作业工等工种，这类工种均经公司劳务培训中心培训、考核合格后，持有相应上岗证。（2）普通技术工种类 这类工种主要有普工、测量放线工、机修工、安装工、打胶工、运输工，公司将派曾经有类似工程施工经验的劳动力进场。（3）非技术性普通工种类 这类工种是我公司长期施工的配合长期合同制工人，且具有一定的技术、质量、安全、文明施工等素质。 根据以上组织原则，本工程计划需要的预计最高峰劳动力将达到146人。劳动力的进退场根据工程施工进度的不同部位作适当调整，保证施工时有足够的施工人员，并防止工人有窝工的现象。施工劳动力投入的计划表按工程施工阶段投入人力情况工种前期阶段中期阶段后期阶段测量放线1242普工153020电工222机修工232电焊工42012油漆工444安装工124025打胶工31225运输工122520施工队长444库房管理222备注本工程施工高峰人数合计146人，平均人数合计：112人1.特种工种必须持证上岗2.实际施工中各分部分项工程投入人数按具体情况安排3.本计划表以每班八小时工作制为基础编制施工劳动力动态分布表第四章 幕墙安装施工方案4.1石材幕墙施工方案本工程采用石材幕墙干挂结构，是通过在幕墙材料上的承载稳定高强的锚固点连接一个吊挂件，与钢骨架体系挂装。该结构石板之间独立受力、独立安装，避免因相互连接而产生的不可确定性应力积累，应力集中，而导致板面变形或破坏的危险，提高长期荷载作用下的使用寿命。该体系施工机械化程度高，节点处理灵活，板材拆换便捷。1、背栓干挂石材幕墙的施工工艺流程背栓干挂石材幕墙安装施工工艺流程如下图：复测埋件位置测量放线埋件位置尺寸检查测量埋件位置尺寸及土建主体结构尺寸金属骨架安装隐蔽工程验收安装质量检查石材饰面板安装灌注嵌缝硅胶幕墙表面清洗工程验收质量检查金属骨架加工绘制工程翻样图钢结构防腐处理石材表面防护石材饰面板加工2、背栓干挂石材幕墙施工的具体步骤（1）施工顺序： 施工测量第一次弹线确定垂直钢架位置钢架安装第二次精确弹线安装垂直钢丝绳石材固定拼接处理清理打胶（窗台、女儿墙盖板、勒脚等）墙面清洗（2）主要施工
