杨树港污水系统改造工程五标施工组织设计.doc

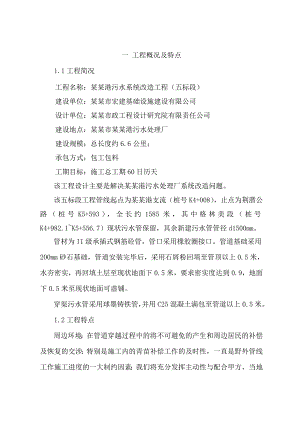

一 工程概况及特点1.1工程简况工程名称：某某港污水系统改造工程（五标段）建设单位：某某市宏建基础设施建设有限公司设计单位：某某市政工程设计研究院有限责任公司建设地点：某某市某某港污水处理厂建设规模：总长度约6.6公里；承包方式：包工包料工期目标：施工总工期60日历天该工程设计主要是解决某某港污水处理厂系统改造问题。该五标段工程管线起点为某某港支流（桩号K4+008），止点为荆潜公路（桩号K5+593），全长约1585米，其中格林美段（桩号K4+982.1K5+556.7）现状污水管保留，其余新建污水管管径d1500mm。管材为II级承插式钢筋砼管，管口采用橡胶圈接口。管道基础采用200mm砂石基础，管道安装完毕后，采用石屑粉回填至管顶以上0.5米，水夯密实，再回填土层至现状地面下0.5米，要求密实度达到0.9，地面下0.5米至现状地面可虚铺。穿渠污水管采用球墨铸铁管，并用C25混凝土满包至管道以上0.5米。1.2工程特点周边环境：在管道穿越过程中的将不可避免的产生和周边居民的补偿及恢复的交涉；特别是施工内的青苗补偿工作的及时性，一直是野外管线工作施工进度的一大制约因素；我们将充分发挥主动性与配合甲方、当地居委会等共同解决的居民切身利益问题。现场实际情况比较复杂，工区内公路、地下燃气管线、国防光缆纵横交错，工程协调、施工难度较大。施工现场交通繁忙，安全设置、材料二次转运堆放存在困难，将给施工带来不可预料影响。二 施工现场平面及临时设施布置1.1施工现场总平面布置原则施工现场科学的平面布置，对加快施工进度，现场文明施工，优质高速地完成施工任务起着非常重要的作用。 本工程区域跨度大，单位工程多，土石方开挖相对较大，工期紧，劳动力需求量较多，因此要统筹兼顾各方面的因素，合理利用现场条件；布置原则优先满足生产设施的需要，现场不考虑生活设施，施工生活设施统一设置为租赁附近民房。施工临时道路路面按临时路面敷设。现场临建、施工机械布置，临时水、电管线等布置分别见施工现场总平面布置图。1.2施工现场总平面管理本工程单位工程多，施工现场跨度大，因此要确保工程保质保量地按合同目标完成，除了要求有合理的现场总平面布置，而且要有科学、严肃认真的现场平面管理措施。1、为充分利用现场现有的场地资源，发挥最大利用率，减少各种材料机具的重复转运，保证工程能按计划组织流水作业。现场总平面管理由项目经理负责，按计划分片包干管理。任何单位和个人未经同意，不得变更平面布置。2、服从现场工程师的指挥调度，如需调动设备，占用场地，堆放料具，应事先提出申请，经协调，由项目经理确认后，方可实施。3、现场公用设施如道路、排水沟、电源线、供水管线等、各单位不得损坏和任意占用，道路不得堵塞。4、现场设专人负责日常的调度协调，为项目经理提供决策依据，并配备专门人员负责道路清理，排水沟疏通，厕所清扫、现场建筑垃圾清理等工作。5、在现场出入口设置进出场管理制度，场容管理条例，工程简介，总进度计划，总平面布置等文明施工标牌， 在工程醒目位置设大幅宣传标牌。6、凡进入现场的设备、材料，必须按平面布置指定位置堆放整齐，特别情况应提出申请，按批准后的位置进行更改，不得任意占用和堆放。1.3施工用电根据施工安全用电要求及公司有关规定均采用三相五线制供电。施工用电拟就近接入市电，用 3×502×50橡胶软电缆三条，长度视现场情况确定；临时配电房、箱及开关和支线等根据施工用负荷相应配备。1.4施工用水就近接入供水管网。1.5施工临时设施计划见附表就近搭设工棚三 项目组织机构我公司已将本工程列为年度重点工程。工程开工前，将按项目法施工，成立工程项目部，全面履行合同，对工程施工进行组织、指挥、管理、协调和控制。项目部本着科学管理、精干高效、结构合理的原则，选配具有改革开拓精神、施工经验丰富、服务态度良好、勤奋实干的工程技术管理干部组成。项目经理部设项目经理一名，项目技术负责人一名。项目经理部下设四部一室（工程部、财经部、物资部、安保部、办公室），以项目经理为首的项目管理层全权组织实施生产诸要素，对工程的工期、质量、安全、成本、文明施工等实行全过程的控制和管理。劳务作业层由劳务公司统一调配，组成土建、吊装、机械、焊接、水电等专业作业队进行施工。为适应工程任务的特点和要求，抽调技术骨干和精兵强将组成专业技术配套，所需工种齐全的施工队伍，职工人数不少于 40人，施工高峰期不得少于32人，其中包括四个管工班，二个电工班，二个运输起重班现场和专业管理人员5名。项目组织机构见附图工程项目经理项目副经理项目技术负责人物资供应部综合办公室经营财务部工程管理部安全保卫部机械队运输队水电队安装队吊装队土建队四 工程主要施工方案1.1施工准备工作计划1、详细阅读图纸及有关的规程、规范和标准及合同评审，认真进行图纸会审和设计交底，会同设计和建设单位提前解决施工中将会出现的疑难问题和重要事项。选定合格的材料、设备供应商，签订合同，对物资进行严格的进场检验。2、根据工程需要，添置部分新的施工设备和机具，检修好已有的施工机具，施工机具需用量计划见附表。3、根据工程进度和专业、工种的技术要求，组织劳动力进场，对特种作业和技术工种人员进行上岗培训，提高全员劳动责任。施工劳动力需用计划见前附表。1.2施工原则1、长计划、短安排，抢晴好天气，避风雨干扰，化难点项目集中精力，重点突破，先难后易，先深后浅，同类项目排出顺序，和同工艺流水作业，配套项目同时安排，适时切入，系统工程水到渠成。2、管道安装主要施工方法采用开槽埋管施工方法，施工顺序如下：施工准备测量放线沟槽开挖基础处理管道吊装管道安装检查井施工闭水试验管沟夯实回填验收竣工。3、样板化施工：为了实现标准化、规范化施工，确保工程质量达到合格。各专业工种必须实施样板化施工措施。即相同的设备安装和配管配线工程，先安装一台一件，或先施工一项，经各方面检查评议达到规范和标准的规定要求，符合优良标准后，再全面铺开，并严格要求各工种和各班组都照样板施工，促使施工质量合格。1.3 施工总体部署根据本工程具体特点分为二个施工区，组织二区同时施工，由项目经理部统一指挥调度。二区总工期计划为2个月，并各自划分施工阶段。第一阶段：施工准备，现场准备工作完成；施工用水、电接入到位；施工测量及管道定位放线；同时进行配件制作。工期控制在10天。第二阶段：管道沟槽开挖与吊装相互配合作业，管道开挖后，管道吊装开始作业。管道安装验收后第一次进行管沟回填。工期控制在25天，9月10日前完成。第三阶段：检查井砌注；支墩浇灌；进行管沟夯实回填；部分道路路面恢复。工期控制在25天，9月25日前完成。第四阶段：工程扫尾阶段；沿途的恢复，为工程验收作准备。工期控制在10天，10月10日前完工。1.4工程测量控制1、建立控制点：该工程为管道安装工程，管道的平面位置和高程精度比较高，所以在施工定位、放线前，对道路必须建立控制点，严格按照“由整体到局部，先控制后细部”的测量原则。 根据设计单位提供的坐标点，由建设单位放点后，采用极坐标法，将控制点引测施工区内（如果以现场参照物为依据，更为方便，但必须考虑与工程的坐标关系，以便与管线连接）。 在施工区内建立控制转点，沿管线走向测设三条控制线。每条控制线上每隔100米测设一控制桩，外两条控制线和中间控制线上的设置必须对应，以便施工定位放线时检查、复核。控制桩埋深1米左右，用砼保护，同时埋设一根20钢筋，将高程测设到钢筋头上，待全部控制桩测设完成，对控制桩上的平面位置和钢筋头上的高程进行全面复核，如果误差在允许范围内，作为施工中的依据，如果误差超限，必须进行重测并找出误差原因，直至闭合为止。2、施工中的定位放线：该工程管道平面位置基本处于直线状态，控制桩设置时也与道路处于平行，所以在施工中的平面定位很方便以直线控制桩为依据，控制桩离主轴线远近视基础开挖深度而定，控制桩也用砼保护，作为施工中放线的依据。高程的测定以直线控制桩上的钢筋头上的高程数据为依据，控制每个施工阶段中的标高。1.5清淤围堰根据设计图纸，根据现场的勘察，规划完毕等准备工作完毕后，部分地段就要及时进行围堰、清淤工作准备；1.6场地平整及施工临时道路 本标段的场地及施工道路平整各用2台推土机，2台挖掘机及5台自卸汽车进行施工，石方开挖采用风钻、风镐，开挖的土石方分别填放在地势低洼处，多余土方外运。施工便道铺设于管道北侧，宽8米，采用30cm厚碎石铺垫。1.7污水管道工程1.7.1施工工艺施工准备基坑开挖碎石垫层管道吊装管道安装检查井施工闭水试验管沟夯实回填。1.7.2管沟开挖开挖深度5米的沟槽边坡比采用1:1,5米开挖深度的沟槽边坡比采用1：1.5。如遇到淤泥等不良地质情况，可适当加大放坡。沟槽开挖与建筑物较近时，可采用钢板桩支护措施。DN1500mm的管径一侧按400工作面进行开挖；1、管沟土石方开挖前需对地下管线及障碍物进行了解，开挖前，根据设计图纸、现场土质、地下水位、地下管道光缆及地上设施附近建筑等情况，拟定开挖面开挖机械及边坡保护等细节，报项目监理审批，经认可后，方可开挖。2、管沟开挖应确保沟底土层不被扰动，当无地下水时，挖至设计标高以上510cm可挖停。3、遇地下水时，可挖至设计标高以上10-15cm，待到下管之前人工平整沟底。应将其开挖至沟底设计标高以下20cm，再用粗砂20cm夯实至沟底设计标高。如遇软基沟底应用块石找平，并按设计标高平整砌筑管基。管沟开挖后，若地基情况与地质资料不符，立即通知项目监理并提出处理方案，经项目监理认可签证后，方能进行下一道工序施工。4、管沟开挖土石方尽量堆土于沟槽一侧，堆土线距沟边线不小于0.5-1.0m。堆土不宜靠紧建筑物外墙，如靠外墙堆土，其高度不得超过1.5m。土不得压盖测量标志，并不得阻碍交通。5、对于大管径遇到坑壁受到雨水浸泡时要加强支护。1.7.3承插式钢筋砼管敷设开挖敷设管道的沟底标高，必须符合设计要求，堆积在沟槽内的回填土应按施工图纸中的要求清除掉，准确地将地基整平至规定标准。凹凸度应小于+50或-100mm。管道基坑在开挖过程中，如发现人工土、淤泥、流砂现象，下沉性土壤和滑坡时，必须采取专门措施予以处理。管道敷设在细小的碎石做成的垫层上，不允许直接敷设在非压缩性的岩石、混凝土衬垫的中间支座上和引起管道全长不均匀下沉的其他支座上。管道应敷设在细小的碎石做成的垫层上，垫层必须夯实，管道下的垫层厚度为200mm。在碎石垫层上安装管道时，应防止碎石往旁边流动。管道穿过耕地，水塘等应清除耕植层和淤泥层，管基置于老土层上。管道支墩施工时应清除地表淤泥，要求基础安装放牢固，支墩基础应置于老土上；为了保证管道外壁与周围土壤良好接触，以保证管道安全运行，为此特别对回填土提出如下要求：地下埋设管道的两侧及管道底面开始在施工图所示高度的范围内，不得采用粉细砂、淤泥、泥炭、石块、转头，冻土土壤硬块等物作为管道的回填土，当用干法填土时，不允许采用重粘土、重亚粘土。采用石屑粉回填至管顶以上0.5米，水夯密实，再回填土层至现状地面下0.5米，要求密实度达到0.9，地面下0.5米至现状地面可虚铺。管线穿越道路时，管道的埋置深度及回填土的压实系数均应满足相应的设计要求和规
