暗挖隧道施工监测.doc

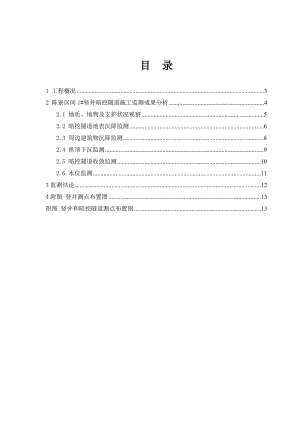

目 录1 工程概况32 陈寮区间1#竖井暗挖隧道施工监测成果分析42.1 地质、地物及支护状况观察52.2 暗挖隧道地表沉降监测62.3 周边建筑物沉降监测82.4 拱顶下沉监测92.5 暗挖隧道收敛监测102.6 水位监测113监测结论124附图 竖井测点布置图13附图 竖井和暗挖隧道测点布置图13某某市城市快速轨道交通R2线2310标土建工程监测项目某某陈屋暗挖区间施工监测报告1 工程概况表1-1 工程概况工程名称某某市城市快速轨道交通R2线2310标土建工程监测项目监测日期某某年10月1日施工进度（1）1号竖井竖井及横通道开挖施工均已完成。（2）2号竖井竖井及横通道开挖施工均已完成。（3）1号竖井暗挖隧道1号竖井某某虎门站方向左线开挖完成，右线开挖完成；1号竖井某某火车站方向左线开挖约298m，右线开挖约283m。（4）风井暗挖隧道风井某某火车站方向左线开挖完成，右线开挖完成。（5）2号竖井暗挖隧道2号竖井某某虎门站方向左线开挖完成，右线开挖完成；2号竖井某某火车站方向左线开挖完成，右线开挖完成。监测内容及仪器地质、地物及支护状况观察：目测；地表沉降：Trimble DiNi 03水准仪，铟钢尺；隧道收敛：SL-3收敛仪；建筑物监测：Trimble DiNi 03水准仪，铟钢尺；水位监测：Swj-90型水位计；管线沉降：Trimble DiNi 03水准仪，铟钢尺；拱顶下沉：Trimble DiNi 03水准仪，铟钢尺、挂钩。备注2 陈寮区间1#竖井暗挖隧道施工监测成果分析表2-1 1#暗挖隧道施工监测成果汇总表2.1 地质、地物及支护状况观察表2-2 暗挖法施工围岩及支护状态观察记录表序号观察项目状况描述开挖面里程： 右线YDK25+648开挖面里程： 右线开挖完成 开挖面里程：左线ZDK25+626 开挖面里程：左线开挖完成1开挖面地质描述为强风化花岗闪长层为微风化花 岗闪长岩层为强风化花岗闪长层为微风化花 岗闪长岩层2掌子面预测探孔的地质描述微风化岩层微风化岩层中风化岩层中风化岩层3地下水类型、渗漏水状况、涌水量大小、涌水位置、气味、颜色开挖面有地下水开挖面无地下水开挖面有地下水开挖面无地下水4开挖工作面的稳定状态、土层有无剥离现象开挖面稳定，岩层无剥离现象开挖面稳定，岩层无剥离现象开挖面稳定，岩层无剥离现象开挖面稳定，岩层无剥离现象5喷层表面的观察、裂缝状况的描述、喷混凝土有无裂纹或剥离现象喷射混凝土质量较好，无裂缝及剥离现象，有滴水。喷射混凝土质量较好，无裂缝及剥离现象，无滴水。喷射混凝土质量较好，无裂缝及剥离现象，有滴水。喷射混凝土质量较好，无裂缝及剥离现象，无滴水。6与施工相应的地表和建筑物状况施工影响范围内的部分地表和建筑物累计值已超过报警值2.2 暗挖隧道地表沉降监测表2-3暗挖地表沉降监测结果表图2-1 监测断面YKD25+640地表沉降各监测点变化曲线图图2-2 监测断面YKD25+640地表沉降各监测点变化曲线图图2-1 监测断面YKD25+670地表沉降各监测点变化曲线图图2-2 监测断面YKD25+670地表沉降各监测点变化曲线图2.3 周边建筑物沉降监测表2-5 暗挖隧道施工周边建筑物监测结果表图2-18隧道周边建筑物各监测点变化曲线2.4 拱顶下沉监测表2-6 拱顶下沉监测结果表图2-19隧道拱顶监测点变化曲线图2.5 暗挖隧道收敛监测表2-6 暗挖隧道收敛监测结果表图2-19隧道收敛监测点变化曲线图2.6 水位监测表2-7 水位监测结果表图2-20隧道水位监测点变化曲线图3监测结论根据1#竖井暗挖隧道围岩稳定性及支护监控量测监测成果分析可知：各个监测点变化，暗挖隧道地表YDK25+640、 YDK25+670断面的监测点均超过设计报警值,已报警，周边建筑物点G2、A0149、A0149-1、A0111、A0111-1超过设计报警值,已报警。部分监测项目的累计值已超过报警值，请委托方予以重视，及时采取有效措施，控制变形继续发展。施工单位施工过程中注意对监测点的保护。二一三年十月一日4附图 竖井测点布置图附图 竖井和暗挖隧道测点布置图附图1暗挖区间1#竖井测点平面布 附图1-1 1#暗挖隧道地表平面布置图 附图1-2 1#暗挖隧道地表平面布置图附图2 1#暗挖区间隧道内测点平面布置图 附图2-1 1#暗挖隧道内测点平面布置图 附图2-2 1#暗挖隧道内测点平面布置图附图3 1#暗挖隧道施工周边建筑物监测点平面布置图附图3-1 1#竖井建筑物监测点平面图 附图3-2 1#竖井建筑物监测点平面图
