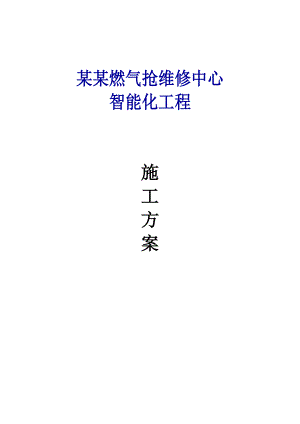

智能化施工方案.doc

某某燃气抢维修中心智能化工程施工方案系统施工方案1.1 闭路电视监控系统主要施工方案1 施工准备 在施工进点后，根据施工设计图纸进行现场勘测，主要是核对施工设计图纸中要求预留的管、孔、槽位置是否正确，前端设备支撑点位置是否牢固可靠，对安防中心安装位置进行复测，并注意电缆进出位置。2 设备安装 1)施工要求：a) 审核施工设计图纸，核对前端设备的安装位置、控制台的安装位置。b) 统一施工要求：机架的安装必须牢固，水平、垂直度小于2mm。统一配线要求：从机房到前端设备，根据设计图纸，统一布放电缆。 电缆的绑扎要求：电缆的绑扎要从机房开始直到摄像机，机房到监控控制台，绑扎时按规范化施工要求实施。安装摄像机时，要注意摄像机镜头的视野范围，避免监视死角及光线强度，保证摄像机的最佳图像效果。2 施工工艺a) 具备安装条件后，先进行前端设备电缆的穿放、前端设备支架的安装，以配合土建吊顶的进行，具体的安装要求如下： 前端设备支架的安装应牢靠、稳固，从前端设备引出的电缆应留有适当的预留，初步安装完后，简单通电试验。b) 安防设备的安装主要为机架、中心调度控制台和监视器的安装，机架安装时应竖直平稳，垂直偏差不得超过计划，控制台应安放竖直，台面水平，台面整洁无划痕，监控室内的电缆敷设应从机架、控制台、电视墙底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内。3 系统测试a)一般要求：系统主要功能：工程的实际效果能满足设计任务书要求、有关标准、政府管理部门有关规定。设备配置：产品的名称、型号、数量与设备配置清单相符。备用供电：系统有备用电源，当主电源断电时，能自动切换。b)电视监控系统：主要技术性能：检测报告的测试效果符合民用闭路监视电视系统工程技术规范216款要求。系统组成和布局：与正式设计方案中电视监控系统的组成和布局相符。实时监视图像质量：监视图像质量不低于4级，无严重的逆光现象。录像回放图像质量：能辨别人的脸部特征。字符显示：图像上叠加准确的日期、时间、以及电梯楼层的字符显示。操作与控制：图像切换没有明显跳动，云台操作平稳，镜头的变焦和光圈控制正常。c) 系统测试主要仪表如下：万用表 视频信号发生器 R&S SGPF 视频综合测试仪 2966A(英国马克尼) 规程分析仪 灰度测试卡 最小照度计 示波器 LCG399A(LEADER)1.2 周界防越系统1 施工准备开工前，核对施工设计图纸和相关文件，做好设备的采购工作。设备到货后同甲方人员与监理共同清点设备数量，质量等。2 设备安装同一位置处应安装相同类型的探测器相邻两个探测器防区应交错布置，交错距离不得小于30CM有效红外光束至围墙或栅栏距离为：距顶部15CM，距外侧面17CM3 系统测试 周界红外对射的供电电压为直流24V 发射端的电压应不小于17V 接受端的电压应不小于1.5V1.3 停车管理系统主要施工方案1 施工准备a) .熟悉图纸在开工前，核对施工设计图纸和相关文件，明确工程范围，熟悉相关技术规范和施工工艺，对作业人员进行技术培训。b) 现场检查开始施工前必须仔细审核设计图纸，核对停车场监控的安装位置。2 系统测试安装在车场入口车道上的基本设备主要有满位显示灯箱、入口彩色摄像机、入口票箱、入口电动路闸、车辆感应检测器、地感线圈。主要完成IC卡的读/写、显示、入场图像信息的采集、自动路闸的起落控制并保持与收费主机的实时通讯。安装在车场出口车道上的基本设备主要有出口票箱、出口电动路闸、车辆感应检测器、地感线圈。主要完成IC卡的读/写、显示、自动路闸的起落控制并保持与收费主机的实时通讯。在车场出口收费管理处，设置一套管理设备，主要包括：收费管理机、报表打印机、台式发/读卡器、收费显示屏、对讲主机等，其功能主要是与出入口车道设备保持实时通讯，监视并控制车道设备的工作，完成收费管理系统各种参数的设置，发售IC卡，挂失处理及数据收集、统计、汇总、打印有关报表等。a) 路闸功能 接受手动输入信号，便于调试安装。 接受IC卡控制终端输出的TTL电平操作信号。闸带RS485通信接口，可接受收费管理电脑的直接控制。 可感知车辆通过，自动落闸。落闸时，感知栏杆下有车误入时，自动停闸，具有安全防护措施，防止栏杆砸车情况发生。缓冲接受两条抬闸指令，使可连续过车，而不必每过一辆车都要动作一次。延时、欠压、过压自动保护。b) 出入口票箱功能感知车辆有无，无车不读卡 读卡有效、无效判别，无效则灯光报警。系统随时识读进入票箱感应区内经过合法授权的IC卡、一次性读取卡上的卡类、卡号、挂失标志、进出场标志、有效期等数据项，送CPU处理后，一次性写入相关标志与数据，然后根据卡类进入相应的处理程序，并显示卡号及卡状态。月租卡显示有效期及卡状态(有效、过期、挂失、进出场状态)。控制板能非实时联网运行，所有有效操作均在内存内建库存档，并可保存5000个以上记录。记录数据可随时被收费管理电脑访问及卸载。用户月卡丢失，应及时到管理处登记。c) 收费处设备功能完成月租卡收费、超时补交费及挂失处理。控制出、入口设备的设定功能。可调校出入口处时钟日期，卸载挂失黑名单。采集出入口IC卡读写器内保存的记录，并整理建库。生成各类统计报表。指挥并控制出、入口各设定功能及进行系统动态控制。d) 租卡发售设备功能完成月卡的发售、查询。e) 系统软件功能三级操作员制l 软件系统分操作员级、主管级、经理级三个不同级别。不同级别对应着进入软件系统的不同密码，故软件系统具有良好的保密性与可靠性。l 不同等级的操作人员进入软件系统后，能实现不同的功能。操作员级只能实现基本功能；主管级能实现包括操作员在内的其他一些功能，且能修改操作员密码；经理级是最高等级的操作人员，能实现包括操作级、主管级在内的所有功能，并可修改全部操作人员密码。l 软件系统具有良好兼容性及资料保护性。月租卡管理l 车主购买月租卡，按设立的收费标准计算应收金额，并确定有效期限(可精确到分、秒)，在确认的时限内可随意进出车场，否则不能进入车场，月卡资料包括卡号、车号、金额、有效时间等。特殊卡管理l 根据车场需要，可向某辆入场车发放特殊卡，并将记录自动记入电脑档案(也可打印出来)，以便统计与查询。录入资料l 可由主管级以上操作人员录入各种相关资料。例如：月卡车资料的录入，不同车种的车种的车位数量、免费时间、优惠时间、超时特惠时间、离场时限的录入，免费资料清单的录入，锁定与解锁月卡，销月卡等。查询、更改资料l 查询各种相关资料。例如：月卡资料清单、被锁月卡清单、操作人员密码清单、免费资料清单等。l 在场月租卡车清单、已付款未离场时租车清单、某卡号车当前或一个月内进出场时间。l 主管级以上操作人员可改相关资料。例如：更改月卡车的相关资料、更改月租卡可否重复使用之状态、更改车场车位数量、更改操作人员密码、更改系统时间等等。资料打印l 执行操作过程中，可即时打印出实施该项操作的人员代码以及操作内容。l 在执行更改月票资料、锁定或解锁月租卡、取消月租卡时，打印机打印出操作人员的代码，执行前的月租卡资料以入执行后的月租卡资料。可选打印报表l 执行指定打印的功能时，打印机会打印出所需求的资料。l 打印出当前在车场内的月租卡车资料。l 打印出现有月租卡资料清单。l 打印出以往记录(车辆的进出日期、时间及缴费情况)l 打印出总结报表。l 已离场不同车种的月租车进场日期、时间；全部软件操作为中文WINDOWS介面，图文操作模拟提示1.4 BA楼宇自控主要施工方案智能楼宇多是以高层高尚住宅为主，一般由空调控制系统、冷水机组、新风机组、送排风系统、变配电系统、给排水系统、电梯系统、照明系统等组成。各种机电设备种类繁多，位置分散。楼宇自控系统采用先进的楼宇自控装置，集散式计算机控制系统对整个楼宇的热源系统、变配电系统、给排水系统、通排风系统、照明系统、电梯运行状态等机电设备进行自动监视和控制。楼宇自控系统作为整个大厦正常运转的基本控制系统，在提供舒适环境条件的同时，能最大限度地节约能源、降低消耗、减少管理人员、提高管理水平，使大厦内的各种设备在优化状态下自动运行，以取得最佳的舒适性和经济性。三、具体楼宇系统监控方案1. 热力站监控系统（1）系统监控范围监测二次出水的温度；调节热交换器一次热水/蒸气阀门的开度；循环水泵的运行状态检测、控制和故障报警；水系统供水流量检测及供、回水温度检测；水系统供回水压差（分水器集水器压差）检测及系统旁通调节阀控制；膨胀水箱、软化水箱高低水位检测及报警；膨胀水箱补水泵的运行状态检测、控制和故障报警；对室外温度、湿度进行检测。（2）系统控制方案热水水泵，换热器热水电动阀门，换热器蒸气阀门联锁动作；热水站系统可按时间启停，亦可依据室外温度实现季节转换。（3）中央站功能通过动态彩色图形显示热水系统所有设备的运行状况和系统的运行参数，使操作员能清楚了解整个热水系统的情况，并可作出参数分析、记录及打印报警信号、维修和运行报告。2. 送/排风监控系统（1）系统监控范围各送/排风机控制手动/自动状态；各送/排风机运行状态和故障报警。（2）系统控制方案送/排风机可按预订时间启停，预订时间可按周期如周一至周日设定启停，也可按特殊日期如节假日设定启停及小时间的启动时间和停止时间；送/排风机可通过中央站强行启停。（3）中央站功能通过动态彩色图形显示各风机的运行状态，使操作员能清楚整个系统的情况，作出参数分析，记录各设备的累计运行时间，记录及打印报警信号，并做出保养维修计划和保养维修工作报告。3. 给、排水监控系统（1）系统监控范围生活消防水箱高低水位检测及报警；集水坑、污水池高低液位和溢流液位的检测及报警；生活水泵运行状态、控制及故障报警；污水泵运行状态、控制及故障报警。（2）系统控制方案依据生活水箱的高低水位状态自动控制生活水泵启停，维持水箱的正常水位；依据集水坑、污水池的高低液位状态自动控制潜污泵启停，维持水池的正常液位；当工作水泵运行超过设定正常时间后，水位仍未能恢复正常，自动启动备用水泵，加快给水或排水速度；当运行水泵出现故障，备用水泵马上自动投入使用，并跳出报警菜单，请求检查水泵，检修后人工干预消除报警。（3）中央站功能通过动态彩色图形显示各水泵的运行状态，各生活水池、生活水箱、集水坑的液位状态和系统的所有参数，使操作员能清楚整个系统的情况，作出参数分析，记录各设备的累计运行时间，记录及打印报警信号，并做出保养维修计划和保养维修工作报告。4. 变配电监控系统（1）系统监控范围各变压器的铁芯温度和变压器室室内温度的检测及超温报警（须变压器提供检测接口）；变压器通风机和室内通风机的运行状态、控制及故障报警；高压配电柜进线的开关状态、电压、电流、有功功率的检测；低压配电柜进线的开关状态、电压、电流的检测；高低压母线联络开关状态。（2）系统控制方案当变压器铁芯温度超过高限设定值，系统跳出报警菜单，请求检查，检修后人工干预消除报警；根据变压器房间温度启停室内通风机，以确保房间内的温度；当通风机发生故障时，系统跳出报警菜单，请求检查风机，
