时代广场总承包工程临时用电施工组织设计.doc

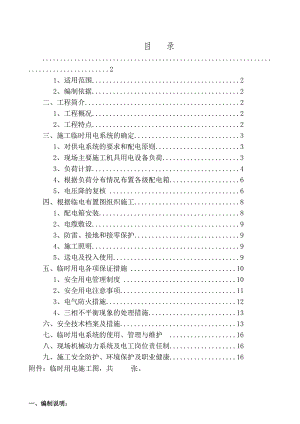

目 录.2 1、适用范围.2 2、编制依据.2二、工程简介.2 1、工程概况.2 2、工程特点.2三、施工临时用电系统的确定.3 1、对供电系统的要求和配电原则.3 2、现场主要施工机具用电设备负荷.33、负荷计算.44、根据负荷分布情况布置各级配电箱.65、电压降的复核 .6四、根据临电布置图组织施工.81、配电箱安装.82、电缆敷设.93、防雷、接地和接零保护.94、施工照明.95、送电及投入使用.9五、临时用电各项保证措施 .101、安全用电管理制度 .102、安全用电注意事项.113、电气防火措施.124、三相不平衡现象的处理措施.13六、安全技术档案及措施.13七、临时用电系统的使用、管理与维护 .16八、现场机械动力系统及电工岗位责任制.16九、施工安全防护、环境保护及职业健康.16附件：临时用电施工图，共 张。一、编制说明：1、适用范围：本方案仅适用于某某时代广场工程的临时用电施工，主要包括一、二、三级配电箱、临电线路的设计与组织施工，为某某时代广场工程现场施工的临时用电的施工及检修提供依据。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。2、编制依据低压配电设计规范 GB50054-2011 中国建筑工业出版社 建筑工程施工现场供电安全规范 GB50194-93 中国建筑工业出版社 通用用电设备配电设计规范 GB50055-2011 中国建筑工业出版社 供配电系统设计规范 GB50052-2009 中国建筑工业出版社 施工现场临时用电安全技术规范 JGJ46-2005 中国建筑工业出版社建筑电气工程施工质量验收规范 GB50303-2011 中国建筑工业出版社二、工程简介：1、工程概况：某某时代广场工程施工总承包工程位于邯郸市人民路与中华大街交叉口西南角，是集商业、居住、娱乐功能于一体的大型综合性项目。项目总建筑面积约18.48万，建筑高度约99.8米，地下3层，地上部分公寓25层，建筑面积约3.33万；写字楼23层，建筑面积约3.1万； 裙房7层（局部9层），建筑面积约7.02万。本工程量大，临时用电面积分布广，需要的机械多，线路布置复杂。工程用电在主体结构施工阶段和装修施工阶段用电量最大，结合施工现场实际情况，特编制此临时用电规划设计方案2、工程特点：该工程施工体量大，各种用电设备负荷较大；工程期间结构和装修同时进行，各种用电负荷集中。现场周边（宿舍区南侧）设置二台400KVA变压器，根据本工程用电设备多、容量大、同期使用电气设备可能性较大等特点，做如下安排：2.1、垂直运输：结构阶段采用4台塔吊，中后期和装修阶段采用,拟采用3台双笼外用电梯作为垂直运输设备。设备开关箱电源引自专用配电箱专用开关。2.2、 钢木加工：现场设钢筋加工和木加工设备，开关箱电源由配电箱专用开关控制。2.3、现场电源：施工现场设总配电箱（电表箱），总配电箱电源由变压器低压侧提供；设现场一级配电箱6台，控制现场固定配电箱电源。现场内临电设施严格按照规范要求，严格遵守三级配电、两级漏电保护的要求，保证“一机、一闸、一漏、一箱”。2.4、电缆施工：由总配电箱出线，以下一律采用三相五线电缆施工。全部按照规范要求沿墙敷设，并做好相应防护措施。2.5、办公电源及配套电源：电源设专用固定二级配电箱。三、施工临时用电系统的确定：1、对供电系统的要求和配电原则：1.1、建筑施工用电是临时性的，但对其要求应完全符合建设部所制订的建筑电气设计技术规程；供电系统尽可能考虑了负荷大小及整个建筑工地负荷分布的变动情况，并使设计的供电系统在整个施工期间不致发生很大的变动。由于结构施工是现场用电负荷的高峰期，且持续时间较长，所以本设计以结构施工期间的设备平面布置为设计依据，兼顾装修阶段。为能清楚看到开关触点动作情况，一级箱总开关、二级箱开关及三级箱总开关均采用透明断路器。1.2、本工程现场配电系统分为三级，即一级配电箱、二级开关箱、开关箱。本设计包括：现场由一级配电箱出线至二级配电箱，及其之间的连接导线。1.3、根据本工程现场特点，采用放射式和树干式相结合的配电配电，且要遵循“一机、一闸、一漏、一箱”的原则，并保证直接分断设备的最后一级开关为漏电保护开关。2、现场主要施工机具用电设备负荷：本工程用电分为两个阶段：主体结构施工阶段和装修施工阶段，施工阶段最大用电量机械表见下表。序号机械或设备名称型号规格数量额定功率（KW）合计功率（KW）1塔式起重机组3塔吊（公寓）TC6015/231台909021塔吊（写字楼）TC6517/201台71.571.532塔吊（裙房）TC6517/201台71.571.544塔吊（裙房）K30/211台64645卷扬机组施工电梯SC200/2003台20606物料提升机JT13台154578振捣组插入式振动棒5018台1.119.89钢筋加工设备钢筋弯曲机GW326台2.213.210钢筋切断机GQ40B9台32711钢筋调直机GT4-143台2612套丝机GZL-4010台1.51513电焊机组直流电焊机ZX-400B9台2018014木工加工组电锯MJ1044台31215手提电锯100110016搅拌机组砂浆搅拌机3508台64817临建等现场照明（滴灯）16盏3.55618办公用电1505019宿舍用电、食堂1606020售楼处1909021电机、设备组消防加压水泵22040潜水泵HZX-60A3026022手动机组电锤、电钻等暂估平均值600.5303、负荷计算：根据施工现场各用电设备使用情况,采用需要系数(Kx)法,将用电设备分组进行计算,计算公式如下：Pjs= Kx ×Pe 有功功率Qjs= Pjs× tg 无功功率Sj= 视在功率Ijs= Sjs/ 电流计算根据设备类型分项负荷计算： 1）塔式起重机组： 查表得Kx=0.3 COS=0.7 tg=1.02 Pjs1=Kx×Pe1/ COS=0.3×297/0.7127.29Kw Qjs1= Pjs1×tg=127.29×1.02129.83KVA 2）卷扬机组 查表得Kx=0.3 COS=0.7 tg=1.02 Pjs2=Kx×Pe2/ COS=0.3×105/0.745Kw Qjs2= Pjs2×tg=45×1.0245.9KVA 3）振捣组（插入式振动棒、平板式振动器） 查表得Kx=0.7 COS=0.7 tg=1.02 Pjs3=Kx×Pe3/ COS=0.7×19.8/0.719.8Kw Qjs3= Pjs3×tg=19.8×1.0220.196KVA 4）电焊机组 查表得Kx=0.45 tg=1.98 Pjs4=Kx×Pe4=0.45×18081Kw Qjs4= Pjs4×tg=81×1.0282.62KVA5）木工加工组 查表得Kx=0.7 tg=0.88 Pjs6=Kx×Pe6=0.7×11278.4Kw Qjs6= Pjs6×tg=78.4×0.8868.99KVA6）电机组 查表得Kx=0.85 COS=0.8 tg=0.75 Pjs8=Kx×Pe8/ COS=0.85×100/0.8106.25Kw Qjs8= Pjs8×tg=106.25×0.7579.69KVA7）搅拌机组（砂浆搅拌机） 查表得Kx=0.7 COS=0.68 tg=1.08 Pjs9=Kx×Pe9 /COS=0.7×48/0.6849.41Kw Qjs9= Pjs9×tg=49.41×1.0853.36KVA8）手动机组 查表得Kx=0.7 tg=1.02 Pjs9=Kx×Pe9 =0.7×3021Kw Qjs9= Pjs9×tg=21×1.0221.42KVA 9) 钢筋加工设备 Kx = 0.7 tg = 1
