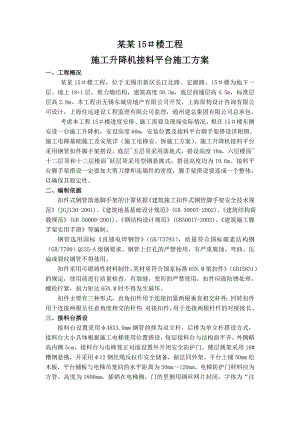

无锡万科金域缇香15楼工程施工升降机接料平台施工方案.doc

某某15楼工程施工升降机接料平台施工方案一、工程概况某某15楼工程，位于无锡市新区长江北路、宏源路。15楼为地下一层、地上18+1层，剪力墙结构，建筑高度58.3m，底层商铺层高4.5m，标准层层高2.8m。本工程由无锡东城房地产有限公司开发，上海原构设计咨询有限公司设计，上海住远建设工程监理有限公司监理，通州建总集团有限公司总承包。考虑本工程15楼进度安排、施工需要及现场实际情况，拟在15楼东侧安设一台施工升降机，安设高度60m，安装位置及接料平台脚手架搭设详附图。施工电梯基础施工及安装详（施工电梯安、拆施工方案）。施工升降机接料平台采用钢管扣件脚手架搭设，底层五层顶采用落地式，搭设高度16m，六层楼面十二层顶和十三层楼面跃层顶采用型钢悬挑式，搭设高度均为19.6m。接料平台脚手架搭设一定要加大剪刀撑和连墙件的密度，脚手架搭设要连成一个整体，以确保其稳定性。二、编制依据扣件式钢管落地脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)、建筑地基基础设计规范(GB 50007-2002)、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB50017-2003)、建筑施工脚手架实用手册等编制。钢管选用国标直缝电焊钢管（GB/T3793），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重腐蚀、弯曲、压扁或裂纹钢管不得使用。扣件采用可锻铸性材料制作，其材质符合国家标准65N.M架扣件（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。三、接料台搭设接料台设置采用48X3.0mm钢管前排为双立杆，后排为单立杆搭设方式，接料台大小具体根据施工电梯使用位置搭设，每层接料台与结构面平齐，外侧略高内侧5cm，接料台与电梯笼正对面设置外开闭安全防护门。楼层挑架采用16#槽钢悬挑，并采用12钢丝绳反拉作安全储备，做法同外架。平台上铺50mm松木板，平台铺板与电梯吊笼间的水平距离为50mm120mm。电梯防护门材料应为方管，高度为1800mm，插销在电梯侧，门的里侧用钢丝网片封闭，字体为“注意安全，随手关门”。扣件脚手架的底步立杆应采用不同长度的钢管参差布置使相邻两根立杆上部接头相互错开，不在同一平面上，已保证脚手架的稳定性，扣件和螺栓脚手架的立杆都应垂直立稳，底部都应用牵杆，横楞相互错开。脚手架搭设顺序为：立杆横楞牵杆搁栅剪刀撑脚手芭栏杆张设密目安全网，所有杆件连接均须用扣件，每个节点的螺栓帽均要拧紧，脚手架搭设应横平竖直。双排脚手架应设置剪刀撑与横向斜撑，剪刀撑与地面的夹角宜在45°-60°之间，每道剪刀撑跨越立杆的根数不超过六根且不应小于四跨，外侧立面的两端各设置一道剪刀撑，并应从低至顶连续设置。中间各道剪刀撑之间的净距不应大于15m。剪刀撑斜杆的接长应采用搭接，搭接长度不小于1m，且应不少于两个扣件固定。脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于20cm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。具体做法参下图：1. 落地正面、侧面构造详图2. 悬挑正面、侧面构造详图3. 安全防护门构造示意图采用室外落地式接料平台，平台总搭设高度为16米，具体做法参下图：采用型钢悬挑式接料平台，平台总搭设高度为19.6米，具体做法参下图：电梯位置及接料平台脚手架搭设示意图如下：四、落地式卸料平台扣件钢管支撑架计算书（一）、基本计算参数计算依据1建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。计算依据2施工技术2002.3.扣件式钢管模板高支撑架设计和使用安全(杜荣军)。模板支架搭设高度为16.0米，脚手架用途：装饰脚手架，同时施工2层。搭设尺寸为：立杆的纵距 b=1.50米，立杆的横距 l=1.05米，步距 h=1.80米。图 落地平台支撑架立面简图图 落地平台支撑架立杆稳定性荷载计算单元采用的钢管类型为48×3.0。（二）、纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩W = 4.49cm3； 截面惯性矩 I = 10.78cm4； 纵向钢管计算简图1.荷载的计算：(1)脚手板与栏杆自重(kN/m)：q1 =0.000+0.300×0.300=0.090kN/m(2)堆放材料的自重线荷载(kN/m)：q21 = 2.000×0.300=0.600kN/m(3)施工荷载标准值(kN/m)：q22 = 1.000×0.300=0.300kN/m经计算得到，活荷载标准值 q2 = 0.300+0.600=0.900kN/m2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:最大弯矩计算公式如下: 最大支座力计算公式如下:静荷载 q1 = 1.2×0.090=0.108kN/m活荷载 q2 = 1.4×0.300+1.4×0.600=1.260kN/m最大弯矩 Mmax=(0.10×0.108+0.117×1.260)×1.5002=0.356kN.m最大支座力 N = (1.1×0.108+1.2×1.26)×1.50=2.446kN抗弯计算强度 f=0.356×106/4491.0=79.27N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下: 静荷载 q1 = 0.090kN/m活荷载 q2 = 0.300+0.600=0.900kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.090+0.990×0.900)×1500.04/(100×2.06×105×.0)=0.816mm纵向钢管的最大挠度小于1500.0/150与10mm,满足要求!（三）、横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P取纵向板底支撑传递力，P=2.45kN 支撑钢管计算简图 支撑钢管弯矩图kN.mkN.m) 支撑钢管变形图(mm) 支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩 Mmax=0.911kN.m最大变形 vmax=3.111mm最大支座力 Qmax=9.490kN抗弯计算强度 f=0.911×106/4491.0=202.76N/mm2支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于1050.0/150与10mm,满足要求!四、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算: R Rc其中 Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=9.49kN单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件!R8.0 kN时，可采用单扣件； 8.0kN<R 12.0 kN时，应采用双扣件；R>12.0kN时，应采用可调托座。（四）、立杆的稳定性计算荷载标准值作用于模板支架的荷载包括静荷载、活荷载和风荷载。1.静荷载标准值包括以下内容：(1)脚手架钢管的自重(kN)：NG1 = 0.107×16.000=1.712kN钢管的自重计算参照扣件式规范附录A 双排架自重标准值，设计人员可根据情况修改。(2)栏杆的自重(kN)：NG2 = 0.150×1.050=0.157kN(3)脚手板自重(kN)：NG3 = 0.300×1.500×1.050=0.472kN(4)堆放荷载(kN)：NG4 = 2.000×1.500×1.050=3.150kN经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5.492kN。2.活荷载为施工荷载标准值产生的荷载。经计算得到，活荷载标准值 NQ = 1.000×1.500×1.050=1.575kN3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ（五）、立杆的稳定性计算立杆的稳定性计算公式: 其中 N 立杆的轴心压力设计值，N = 8.80kN 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到； i 计算立杆的截面回转半径 (cm)；i = 1.60 A 立杆净截面面积 (cm2)； A = 4.24 W 立杆净截面抵抗矩(cm3)；W = 4.49 钢管立杆抗压强度计算值 (N/mm2)； f 钢管立杆抗压强度设计值，f = 205.00N/mm2； l0 计算长度 (m)；如果完全参照扣件式规范不考虑高支撑架，由公式(1)或(2)计算 l0 = k1uh (1) l0 = (h+2a) (2)k1 计算长度附加系数，按照表1取值为1.163；u 计算长度系数，参照扣件式规范表5.3.3；u = 1.700a 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.50m；公式(1)的计算结果：l0=1.163×1.700×1.80=3.559m =3559/16.0=223.121 =0.146=8795/(0.146×424)=141.782N/mm2，立杆的稳定性计算 < f,满足要求!公式(2)的计算结果：l0=1.800+2×0.500=2.800m =2800/16.0=175.549 =0.233=8795/(0.233×424)=89.130N/mm2，立杆的稳定性计算 < f,满足要求!如果考虑到高支撑架的安全因素，适宜由公式(3)计算 l0 = k1k2(h+2a) (3)k2 计算长度附加系数，按照表2取值为1.032；公式(3)的计算结果：l0=1.163×1.032×(1.800+2×0.500)=3.361m =3361/16.0=210.696 =0.164
