施工组织设计绥化.doc

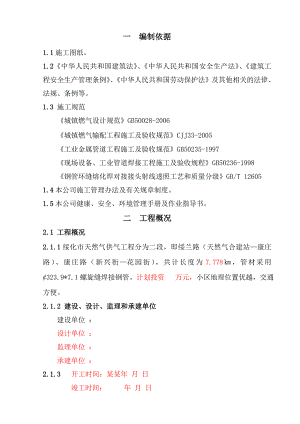

一 编制依据1.1施工图纸。1.2中华人民共和国建筑法、中华人民共和国安全生产法、建筑工程安全生产管理条例、中华人民共和国劳动保护法及其他相关的法律、法规、条例等。1.3 施工规范 城镇燃气设计规范GB50028-2006城镇燃气输配工程施工及验收规范CJJ33-2005工业金属管道工程施工及验收规范GB50235-1997现场设备、工业管道焊接工程施工及验收规程GB50236-1998钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T 126051.4本公司施工管理办法及有关规章制度。1.5本公司健康、安全、环境管理手册及作业指导书。二 工程概况2.1 工程概况2.1.1绥化市天然气供气工程分为二段，即绥兰路（天然气合建站康庄路）、康庄路（新兴街花园街），共计长度为7.778，管材采用¢323.9*7.1螺旋缝焊接钢管。计划投资 万元，小区地理位置优越，交通方便。2.1.2 建设、设计、监理和承建单位建设单位 ：设计单位 ：监理单位 ：承建单位 ：2.1.3 开工时间：某某年 月 日竣工时间： 年 月 日2.2 工程特点2.2.1该工程共计7.778，点多面广，质量要求高；2.2.2住宅区人员稠密，即要保证居民正常出行、生活，又要进行施工；2.2.3 建设单位要求尽快交工，工期短，时间紧迫；2.2.4 工作量大，协调工作多，难度大。三 主要工程量序号名称及规格型号单位数量备注1螺旋缝焊接钢管安装km7.7782阀门井安装座103检漏管井座54顶管处5四 施工各项目标4.1工程质量目标分项工程质量合格率为100%；分部工程优良率为85%，合格率为100%单位工程优良率为85%，合格率为100%。4.2施工安全目标轻伤0.1，无重大伤亡事故，工程无质量事故。4.3降低成本目标：1.54.4 HSE目标施工过程中做到人员健康无伤害、安全无事故，环境无污染。五 施工准备5.1 暂设准备5.1.1暂设布置：为了方便施工，施工管理和施工人员均住在暂设院内。暂设占地面积1600，按照施工暂设平面图进行布置，分办公区、生活区、材料区，施工现场采用宿营板房。场区采用红砖地面铺设，并用砂找平填充。场区内安全防火、防盗、卫生、组织纪律等均按建设单位有关要求进行。5.1.2 施工临时用电、用水：施工暂设用电从附近供水值班房配电箱引出，施工用电从楼房线路接至移动配电箱内，再接电焊机。施工暂设用水从供水泵房用水管线引至食堂。用电、用水均安装电表、水表，正常付费用。5.1.3平整场地，使道路畅通，达到“三通一平”要求。5.2 技术准备5.2.1开工前组织相关人员踏勘现场，深入了解现场实际情况。5.2.2认真阅读本专业和相关专业图纸，并结合施工现场实际情况，审查图纸中存在问题，为设计交底和图纸会审作准备。5.2.3收集工程施工应执行的技术标准或技术规范，并熟悉掌握。5.2.4会同有关单位进行设计交底和图纸会审。5.2.5根据施工图纸、设计交底和图纸会审精心编制施工组织设计和专项技术施工方案及技术措施。5.2.6对进入现场施工人员进行安全技术培训和技术交底。5.2.7熟悉施工特点和特殊工序要求，测量人员进行交桩工作。5.3 物资准备5.3.1材料1 管材 该工程所用的管材应符合国家现行有关标准，均应作性能检验或试验。2 焊接材料应有出厂合格证，并与母材相匹配。3 防腐材料应有出厂合格证及检测报告。5.3.2 机具设备：轮式起重机、电焊机、氩弧焊机、气焊设备、砂轮角向磨光机、电动钢丝刷、水准仪、经纬仪、手动砂轮机、烘干箱、保温筒、水平尺、龙门架、手动吊链、铁锹、镐、手推车、钢丝绳等。5.4 人员准备项目经理、技术人员及其他施工人员均已进入现场就位。5.5 其他准备积极与建设单位、设计单位、监理单位进行沟通，遇到问题相互协商解决，并及时、准确的掌握各方面的信息。材料、劳动力、机具设备基本齐全，施工现场环境符合要求，施工用水、用电等可以满足，并能保证连续施工。 施工准备计划表 准备工作项目单位数 量负责人完成时间备 注施工暂设工程1600施工设备、机具进场项1施工人员进场人83图纸会审项1材料计划项1预 算项1施工组织设计编制项1材料进场项1六 施工部署根据工程量、工期和工程特点，结合本单位的实际情况，公司领导亲自挂帅，统一指挥，并组建强有力的燃气项目部，调配两支专业配套、技术力量雄厚、作风过硬、精干的施工队伍，装备精良的施工设备和工具，按企业经营管理、独立核算、多劳多得的原则，奖惩严明，专款专用。承建工程以人为本、用户满意为宗旨，保质、保量按期完成这项工程。6.1施工组织机构项目部：项目主管： 现场协调： 技术负责： 安全员： 质 检 员： 材料员： 预 算 员： 资料、计统员： 一小队绥兰路（天然气合建站康庄路）：项目经理： 技术负责人： 质 检 员： 安 全 员： 资 料 员： 材 料 员： 二小队康庄路（新兴街-花圆街）：项目经理： 技术负责人： 质 检 员： 安 全 员： 资 料 员： 材 料 员： 6.2施工任务分配一小队：36人分2个焊工组，1个管工组，1个油漆工组，1个电工组，2个力工组，负责绥兰路（天然气合建站康庄路） 中压管线及阀六门井安装。二小队：47人分4个焊接组，4个管工组，1个油漆工组，1个电工组，4个力工组，负责康庄路（新兴街-花圆街）中压管线及阀六门井安装。安装。6.3 施工资源计划6.3.1工程材料设备进场计划工程材料、设备进场计划表序号名称及规格型号单位数量进场日期备注1¢323.9*7.1螺旋焊接钢管安装km7.7782阀门井安装座103456.3.2 机械设备施工进场计划主要施工机械设备进场计划表序号施工设备名称规格型号单位数量进厂日期1电焊机6kw台122无齿锯2.2KW台53汽油发电机3.5KW台24烘干机台45气焊工具套126经 纬 仪J2台27水 准 仪S3台28钢 卷 尺50m把69氩弧焊工具套612电动试压泵0.06KW台26.3.3 劳动力施工计划序号工 种按工程施工阶段投入劳动力情况（某某年）9月10月11月1电焊工912122管工4443气焊工3554电仪工3335油漆工6666电工3337力工525252合 计808585劳动力计划表 单位：人6.4 施工现场暂设平面布置图 （绥兰路）6.5 施工进度计划 绥化市天然气供气工程施工进度计划横道图分项工程编 号9月份10月份11月份5811141720232629311471013161922252830147101315顶管套管安装管线安装无损检测设备安装吹扫试压除锈刷漆竣工验收七 施工方案7.1 施工原则7.1.1认真贯彻国家有关工程建设的各项方针政策，严格执行工程施工程序和国家施工验收规范。7.1.2遵循建筑安装施工工艺及其技术规范，坚持合理的施工程序和施工顺序。7.1.3采用流水施工方法，工程网络计划技术和其它现代管理方法，组织有节奏、均衡和连续地进行施工。7.1.4科学安排雨季的施工项目，保证施工的均衡性和连续性。7.1.5认真执行现代化、标准化、预制装配化和现场相结合的方针，不断提高施工项目质量和速度。7.1.6充分利用现有的机械、设备扩大机械化施工范围
