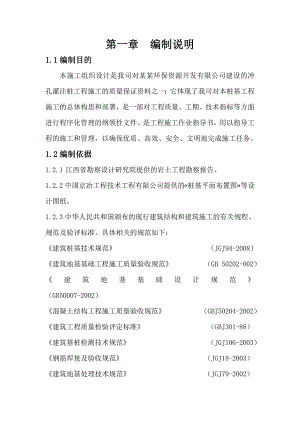

第一章 编制说明1.1编制目的本施工组织设计是我司对某某环保资源开发有限公司建设的冲孔灌注桩工程施工的质量保证资料之一：它体现了我司对本桩基工程施工的总体构思和部署，是一部对工程质量、工期、技术指标等方面进行程序化管理的纲领性文件。是工程施工作业指导书，用以指导工程的施工和管理，以确保优质、高效、安全、文明地完成施工任务。1.2编制依据1.2.1 江西省勘察设计研究院提供的岩土工程勘察报告。1.2.2中国京冶工程技术工程有限公司提供的«桩基平面布置图»等设计图纸。1.2.3中华人民共和国颁布的现行建筑结构和建筑施工的有关规程、规范及验评标准。具体相关的规范如下：建筑桩基技术规范 （JGJ94-2008）建筑地基基础工程施工质量验收规范 （GB 50202-002）建筑地基基础设计规范 （GB50007-2002） 混凝土结构工程施工质量验收规范 （GBJ50204-2002）建筑工程质量检验评定标准 （GBJ301-88）建筑基桩检测技术规范 （JGJ106-2003）钢筋焊接及验收规范 （JGJ18-2003）建筑地基处理技术规范 （JGJ79-2002）第二章 工程概况2.1工程概况拟建钢渣“零排放”某某二期位于某某市某某县某某湾工业园区内，基础型式采用冲孔灌注桩，设计桩径为800mm、1000mm，桩型为摩擦端承桩。桩端持力层为中风化灰岩，800入持力层不小于0.5米，1000入持力层不小于1.0米。本工程由中国京冶工程技术工程有限公司设计，由某某环保资源开发有限公司开发兴建。2.2工程地质条件场地工程地质条件根据江西省勘察设计研究院提供的岩土工程勘察报告，地层岩性及工程地质特征，分述如下：填土(Qml)在部分钻孔中见到，土层为褐黄色，以粉质粘土为主，含量90%，含少量植物根茎及砖瓦片，含量10%，结构松散，固结程度差，未碾压，回填时间短，力学性质差。 粘土 (Q3al)在部分钻孔中见到，土层为棕褐、褐黄色，硬塑-可塑状，中等压缩性，手捻无砂感，切面光滑，摇振反应无，干强度中等，韧性中等，力学性质一般。圆砾(Q2al)在部分钻孔中见到，褐黄色，砾石含量约55%，主要成分为石英岩、石英砂岩等，充填物主要为粉砂及粘粒，含量约45%，稍密状态，低压缩性，力学性质较好。 全风化灰岩（1y）在所有钻孔中见到，岩石为棕红色，风化后呈土柱状，夹有原岩硬块及灰白色条带，呈可塑-硬塑状，中等压缩性，力学性质一般。中风化灰岩（1y）灰白色夹棕红色，岩石中等风化，岩芯呈柱状、短柱状，为较软岩，岩体完整程度分类为较完整，部分钻孔见溶洞，单个溶洞高1-6m，个别达12m，充填有软塑状粘性土，高压缩性。岩体基本质量等级为级，其溶蚀现象强烈，局部多见有孔洞，岩面起伏较大，多呈笋柱状。2.3水文地质条件2.4工程设计要求及工作量1.施工工艺要求冲孔灌注桩根据本场地的具体情况拟采用冲击钻进工艺方法、导管法水下灌注混凝土成桩及桩底后压浆的施工工艺。2.技术要求（1）为确保桩基满足承载力要求，桩尖进入中风化灰岩持力层的深度：800桩，不少于0.5m，1000桩，不少于1m，砼桩身强度等级分别为C30和C35，混凝土的坍落度控制在18 cm -22cm之间,单桩承载力设计特征值Rd 4200KN和7000KN。桩身混凝土均使用商品砼。（2）孔底沉渣厚度50mm。（3）桩身垂身度偏差1%。（4）超灌高度要求为0.5m。3、主要工作量本工程内容主要为冲孔灌注桩，桩基主要工程量如表1： 冲孔灌注桩工程主要工作量（表1） 桩径 （mm）桩数（根）设计桩长（m）钢筋笼长（m）理论钢筋用量（T）钢管用量（m）水泥用量（t）理论方量（m3）800101约1818.7449.7137373039391000150约1818.7497.5455504502169251147.2592877533108第三章 指导思想与实施目标3.1指导思想我司针对本桩基础工程的指导思想是：质量第一，服务周到，业主满意，以质量为中心，按照GB/T19002-2000质量体系-生产、安装和服务的质量保证模式，建立健全的质量保证体系，选配高素质的项目经理，积极推广应用新技术、新工艺、新设备、新材料，精心组织科学管理，优质高效地完成本工程的施工任务。3.2实施目标3.2.1质量目标在本工程施工过程中，我们将严格按GB/T19002-ISO9002质量保证体系组织施工，加强施工全过程质量控制，按国家有关施工验收规范和设计要求施工，分项工程合格率100%，确保工程质量合格。3.2.2安全施工目标加强进场职工安全教育工作，加大安全资金投入，确保无人员死亡事故，无重大设备损坏事故，无重大火灾事故，实现安全无事故施工现场。3.2.3环境保护和文明施工目标在确保工程质量和工期的前提下，树立全员环保意识，采取有效措施，减少施工噪音和环境污染，自觉保护市政设施，最大限度减少对环境的污染，保证周围居民的正常生活。做到文明施工，各种施工机械停放整齐，实行禁烟、无垃圾管理，保持场容、市容环境卫生，创建优良达标现场。第四章施工计划控制4.1施工总工期目标根据该桩基工程的实际情况，结合我司的施工手段、技术水平，施工能力、总体实力和承担类似工程的经验及本工程的特点来安排工程进度计划，根据总包施工的要求，为保证按时完成合同内桩基工作任务，本桩基工程实施流水作业，总进度计划参照工程桩施工进度计划横道图进行（见表2）。4.2 施工进度控制方法1、根据编制的冲孔灌注桩工程总进度计划，对施工中的工期延误或可能影响正常施工的因素进行充分的分析、比较，对关键工序，前后工序的工期衔接和安排及时进行调整安排，以保障施工进度。2、对每周完成的工程量和累计工程量、材料的实际进货及消耗量、存储量、设备及进货的安排及施工的形象进度施工等情况，编写一周施工进度实施报告，递交监理工程师审核，便于监理工程师对整个施工进行有效的监控，以此保证施工进度。3、对每日拟完成的工程量、材料消耗、劳动力安排及设备计划，根据当日实际施工进度，综合考虑总工期安排进行适时修正，并向监理工程师递交以后进度修正计划，便于监理审批和对后期进度的监控，保证整个项目施工进度。4.3 工期的保证措施1、组成精干、高效的项目班子，确保指令畅通，令行禁止；同发包人、监理工程师和设计方面密切配合，统一领导施工，统一指挥工程桩施工进度计划横道图 表2 月 日工作内容2月份3月份4月份日期2022242628246810121416182022242628312468101214161820222426天数24579111315171921232527293134363840424446485052545658606265开工前准备工作，场地平整测量放样，泥浆池开挖，钻机就位联合储库A柱桩基钻机施工（6台）矿渣粉库桩基钻机施工（4台）联合储库B柱桩基钻机施工（6台）复合粉库桩基钻机施工（4台） 续表2 月 日工作内容4月份5月份6月份日期28302468101214161820222426283124681012141618202224262830天数6769717375777981838587899193959698复合粉库桩基钻机施工（4台）钢渣粉库桩基钻机施工（2台）钻机陆续撤场总包队伍进场施工
