施工用电工程.doc

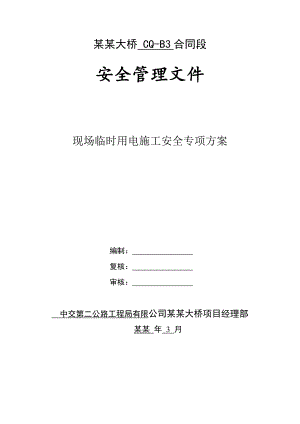

某某大桥 CQ-B3合同段安全管理文件现场临时用电施工安全专项方案编制： 复核： 审核： 中交第二公路工程局有限公司某某大桥项目经理部某某 年 3 月目 录1 编制目的、依据及适用范围2 工程概况3 主要施工方案4 使用过程防范重点5 安全技术保证措施6 安全管理保证措施7 安全注意事项现场临时用电施工安全专项方案 一、 编制目的、依据及适用范围1、目的：为促进我标段施工安全专项方案的编制和落实，确保某某大桥接线工程CQ-B3标的用电安全。2、依据：依据建设部建筑工程施工现场供用电安全规范、施工现场临时用电安全技术规范和危险性较大工程安全专项施工方案编制及专家论证审查办法等相关规定，制定本办法。3、适用范围：某某大桥CQ-B3标项目部和施工现场。二、工程概况上海至西安国家高速公路某某大桥（江苏段）接线工程第CQ-B3标段位于启东市南阳镇和汇龙镇内，起点为中央河大桥终点，桩号为K46+442；终点为启东北交叉桩号，桩号为K53+026.789，主线全长6.585Km；互通主线K53+026.789至K54+780长1.75km。路线起于南阳镇中北村中央河大桥终点，向北折向西，于中北村跨越小庙港进入安南村，继续折向西在安平村设置东汇公路支线上跨，然后跨越惠兴竖河和合汇线进入佐鹤村，路线继续向西跨越惠阳港到汇龙镇亚光村境内，接着向西穿过庆余村后顺接宁启高速，同时设置221省道支线上跨，利用原宁启高速路基下穿规划江海路，设置启东北互通，路线止于启东北互通交叉桩号，同为接线工程终点。本标段包含启东北互通范围。主要控制点：小庙港、东汇公路支线上跨、惠兴竖河、合汇线、惠阳港、221省道支线上跨、宁启高速、启东北互通等。三、主要施工方案：1、项目部办公临时用电。2、软基处理湿喷桩临时用电。3、桥梁钻孔灌注桩、下部结构以及上部结构的预制与安装临时用电。四、使用过程防范重点（触电）：1、现场办公室、宿舍、工作棚内的照明线，除橡套软电缆和塑料护套线外，均应固定在绝缘子上，并应分开设；穿过墙壁时应套绝缘管。2、照明电源线路不得接触潮湿地面，并不得接近热源和直接绑挂在金属构架上。在脚手架上安装临时照明时，在竹木脚手架应加绝缘子，在金属脚手架上应设木横担和绝缘子。3、照明开关应控制相线。当采用螺口灯头时，相线应接在中心触头上。4、弯电所及配电所内有配电盘、配电柜及母线的正上方，不得安装灯具（封闭母线及封闭式配电盘、配电柜除外）。5、照明灯具与易燃物之间，应保持一定的安全距离，普通灯具不宜小于300mm；聚光灯、碘钨灯等高热灯具不宜小于500mm，且不得直接照射易燃物。当间距不够时，应采取隔热措施。五、安全技术保证措施：1、变电所、配电所的所址选择应符合下列要求：1）、靠近电源，交通运输方便；2）、接近负荷中心，便于线路的引入和引出；3）、所区不受洪水冲浸、不积水，地现排水坡度不小于0.5%；4）、设在污染源的全年最小频率风向下风侧，并避开易燃易爆危险地段和有剧烈振动的场所。2、变压器室、控制室及配电室的建筑应符合下列要求：1）、防雨、防风沙；防火等级不低于三级，其中变压器室不低于二级；2）、采用百叶窗或窗口装金属网，金属网孔不大于10mm×10mm；3）、邻街采光高窗的下檐与室外地面高度不小于1.8m；4）、门向外开，其高度与宽度便于设备出入；5）、面积与高度满足配电装置的维护与操作所需的安全距离，并符合国家现行有关标准的规定。3、容量在400KVA及以下的变压器，可采用杆上安装。杆上变压器的底部距地面的高度不应小于2.5m。4、容量在400KVA以上的弯压器应采用地面安装。装设变压器的平台应高出地面0.5m，其四周应装设高度不小于1.7m的围栏。围栏与变压器外廓的距离不得小于1m，并应在其明显部位悬挂警告牌。5、室外变电台变压器的高压侧和低压侧应分别装设高、低压熔断器；熔断器距地面的垂直距离，高压不宜小于4.5m，低压不宜小于3.5m。各相熔断器间的水平距离，高压不应小于0.5m，低压不应小于0.3m。6、位于人行道树木间的弯压器台，在最大风偏时，其带电部位与树梢间的最小距离，高压不应小于2m，低压不应小于1m。7、弯压器的引线与电缆连接时，电缆及其端头，均不应与变压器外壳直接接触。8、采用箱式变电站供电时，其外壳应有可靠的保护接地。接地系统应符合产品技术要求；装有仪表和继电器的箱门，必须与壳体可靠连接。9、箱式变电站安装完毕或检修后，投入运行前应对其内部的电气设备进行检查和电气性能试验，合格后方可投入运行。六、安全管理保证措施：1、现场需要用电时，必须提前提出申请，经用电管理部门批准，通知维护班组进行接引。2、接引电源工作，必须由维护电工进行，并应设专人进行监护。3、施工用电用毕后，应由施工现场用电负责人通知维护班组，进行拆除；4、严禁非电工拆装电气设备，严禁乱拉乱接电源；5、配电室和现场的开关箱、开关柜应加锁；6、电气设备明显部位应设“严禁靠近，以防触电”的标志；7、接地装置应定期检查；8、施工现场大型用电设备、大型机具等，应有专人进行维护和管理。七、安全注意事项：1、施工临时用电线路的架设高度不得小于4米，且架空电线必须采用绝缘铜线或绝缘铝线,架空电线必须不被拉坏,所以架空线的导线(绝缘铝线)截面不得小于16mm2,绝缘铜线截面不得小于10mm2。2、架空线路必须设置绝缘子，以及各种用电线路包括照明线路都必须设绝缘子，严禁用金属裸线作绑扎，严禁直接架设钢管架上，或用铁丝吊在其它物体上。临时用电线路的架设必须规范整齐，不得乱拉乱接，现场临时用电线路可沿墙敷设，但必须设置绝缘子，以保证用电安全。3、临时用电线路的导线截面大小必须根据所用机械设备的容量进行选择，同时必须满足规范要求，导线中的负荷电池不得大于其允许截流量。4、室内配线必须采用绝缘导线，采用瓷瓶、瓷夹等敷设，距地大幅度高不得小于2.5m;进户线过墙时必须穿管保护,距地面不得小于2.5m,并就采取防雨措施;室内配线所用导线截面,应根据用电设备的计算负荷电确定,但导线截面不小于2.5mm2,铜芯线不小于1.5mm2;潮湿场所的电线必须穿管敷设,管口应密封,采用金属管敷设,管口应密封,采用金属管敷设时必须作保护接零.5、所有配电箱均应标明其名称、用途，并和出分路标记；所有配线箱应本锁，开关箱应每月进行检查和检修一次，检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。6、所有配电箱，开关箱在使用过程中必须按照下述操作顺序。A、送电操作顺序：总配电箱分配电箱开关箱B、停电操作顺序：开关箱-分配电箱总配电箱7、配电箱开关箱内不得持接其它临时用电设备、配电箱、开关箱的进线和出线均在下方；左进右出，严禁与金属和强腐蚀性介质接触。8、配电箱、开关箱应装设端正、牢固、移动式配电箱应装设在牢固的支架上，固定基础配电箱、开关箱的下底距地面或操作平台的垂直距离大于0.6m,小于1.5M。9、施工现场机械设备的临时用电，必须实行一机一闸三保险还应用一个漏电保护器。10、施工现场的动力用电和照明用电宜分别设置，如设置在同个配电箱内，动力和照明线路应分路安置。11、对于容易造成线路过负荷的机械设备的线路，必须设置过负荷保护、装设计负荷保护的配电线路，其绝缘导线的允许截流量，应不小于熔断器熔体或自动开关延时，过流脱扣器电流整定值的1.25倍。12、配电室内必须采取防火措施，设置灭火器。13、施工现场临明用电线的导线截机大小一定要符合计算出的负荷要求，不得小于计算出的导线截面大小，以防止导线过热起火。14、现场临时用电线路不能架设在木板或木条上，应设置在砖墙或专用电杆上，并采取相应的防护措施。15、熔断器的保险丝必须用专用保险丝，且规格要符合要求，不得用铜丝、铁丝、铝丝代替，以防毁设备和失火。
