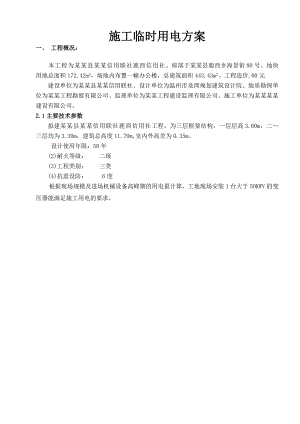

施工临时用电方案一、 工程概况：本工程为某某县某某信用联社鹿西信用社。座落于某某县鹿西乡海景街80号。地块用地总面积172.42m2，场地内布置一幢办公楼，总建筑面积443.43m2。工程造价.00元建设单位为某某县某某信用联社、设计单位为温州市龙湾规划建筑设计院、地质勘探单位为某某工程勘察有限公司、监理单位为某某工程建设监理有限公司、施工单位为某某某某建设有限公司。2.1主要技术参数拟建某某县某某信用联社鹿西信用社工程，为三层框架结构，一层层高3.60m，二三层均为3.30m，建筑总高度11.70m,室内外高差为0.35m。设计使用年限：50年(2)耐火等级： 二级(3)工程类别： 三类(4)抗震设防： 6度根据现场规模及进场机械设备高峰期的用电量计算，工地现场安装1台大于50KWV的变压器能满足施工用电的要求。施工临时用电方案计算书一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 物料提升机 JJZ-1 7.5 4 30 2 木工电刨 MIB2-80/1 0.7 1 0.7 3 木压刨板机 MB4 木工圆锯 MJ5 钢筋切断机 QJ32-1 3 1 3 6 钢筋弯曲机 GW40 3 1 3 7 钢筋调直机 GT4/14 4 1 4 8 交流电焊机 BX3-120-1 9 4 18 9 自落式混凝土搅拌机 JD150 5.5 1 5.5 10 插入式振动器 ZX25 0.8 4 3.2 11 平板式振动器 ZB11 1.1 1 1.1 12 灰浆搅拌机 UJ100 2.2 1 2.2 13 白炽灯 1 10 10 14 碘钨灯 1 4 4 15 高压汞灯 3 1 3 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、物料提升机Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×30 = 25.5 kWQjs = Pjs× tg=25.5×1.33 = 33.9 kvar(2)、木工电刨Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×0.7 = 0.455 kWQjs = Pjs× tg=0.45×1.33 = 0.61 kvar(3)、木压刨板机Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(4)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(5)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(6)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(7)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×4 = 2.6 kWQjs = Pjs× tg=2.6×1.02 = 2.65 kvar(8)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 9×0.4=3.6kWPe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×3.6 = 5.09 kWPjs = Kx×Pe =0.5×5.09 = 2.55kWQjs = Pjs× tg=2.55×2.29 = 5.83 kvar(9)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×5.5 = 4.125 kWQjs = Pjs× tg=4.12×0.62 = 2.56 kvar(10)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×3.2 = 0.96 kWQjs = Pjs× tg=0.96×1.02 = 0.98 kvar(11)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1.1 = 0.33 kWQjs = Pjs× tg=0.33×1.02 = 0.34 kvar(12)、灰浆搅拌机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×2.2 = 1.1 kWQjs = Pjs× tg=1.1×1.52 = 1.67 kvar(13)、白炽灯Kx = 0.9 Cos = 0.9 tg = 0.48Pjs = 0.9×10×1 = 9 kWQjs = Pjs× tg=9×0.48 = 4.36 kvar(14)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4×1 = 1.2 kWQjs = Pjs× tg=1.2×1.02 = 1.22 kvar(15)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×3×1.1 = 1.98 kWQjs = Pjs× tg=1.98×1.02 = 2.02 kvar(16)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(6.38+0.45+1.95+1.95+1.95+1.95+2.6+2.55+4.12+0.96+0.33+1.1+9+1.2+1.98) = 34.624 kW总的无功功率Qjs = Kx×Qjs =0.9×(8.5+0.61+2.6+2.6+1.99+1.99+2.65+5.83+2.56+0.98+0.34+1.67+4.36+1.22+2.02) = 65.925 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (34.6242+35.9252)1/2 = 70.894 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 49.894/(1.732×0.38) = 75.809 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管敷设。(1)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×7.5/(1.732×0.38×0.6) = 18.99Aii)选择导线选择BX-4×1 ，穿硬塑料管时其安全载流量为21.21A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(2)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×0.7/(1.732×0.38×0.6) = 1.77Aii)选择导线选择BX-4×1 ，穿硬塑料管时其安全载流量为21.21A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(3)、木压刨板机开关箱至木压刨板机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) =
