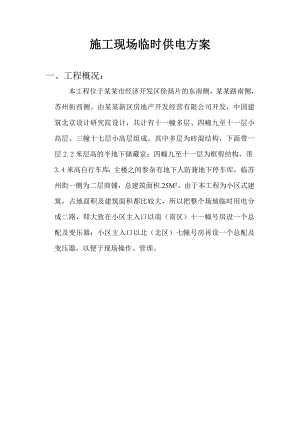

施工现场临时供电方案一、工程概况：本工程位于某某市经济开发区徐扬片的东南侧，某某路南侧，苏州街西侧。由某某新区房地产开发经营有限公司开发，中国建筑北京设计研究院设计，共计有十一幢多层、四幢九至十一层小高层、三幢十七层小高层组成。其中多层为砖混结构，下面带一层2.2米层高的半地下储藏室；四幢九至十一层为框剪结构，带3.4米高自行车库；主楼之间参杂有地下人防兼地下停车库，临苏州街一侧为二层商铺，总建筑面积.25M2。由于本工程为小区式建筑，占地面积及建筑面积都比较大，所以把整个场地临时用电分成二路，即大致在小区主入口以南（南区）十一幢号房设一个总配及变压器；小区主入口以北（北区）七幢号房再设一个总配及变压器。以便于现场操作、管理。二、总用电量计算（南区）：P=1.05×(K1P1/cosQ+K2P2+K3P3+K4P4)其中：1、电动机及动力设备 总功率=398.9KW施工机械场布数量实际数量总功率备注塔吊6台6×35210KW400L搅拌机7台7×7.552.5KW砂浆搅拌机7台7×5.035KW插入式震动机4台4×1.14.4KW钢筋调直机2台2×5.010KW钢筋弯曲机4台4×3.012KW木工圆盘锯6台6×3.018KW水泵5台5×3.015KW套丝机2台2×3.06KW切割机4台4×2.08KW切断机4台4×7.028KW小计398.92、电焊机、对焊机 总功率=272KW施工机械场布数量实际数量总功率备注电焊机6×12KW72KW对焊机2×100KW200KW小计272KW3、现场照明 总功率=35KW施工机械场布数量实际数量总功率备注现场照明7×(3.0+2.0)35KW井架（8+3）×7.5KW82.5KW同塔吊岔开余留电量30KW30KW小计P=1.05×(0.6×398.9/0.75+0.6×272+35) =543.2KW (取500KW)总导线截面计算：S=K×(Pe*L)Ccu*U =0.7×543.2*24877*8 =153.1MM2 （取150 MM2）因南区号房较多，为了便于管理将5#、6#、12#、11#、17#分成一路（A区块），10#、18#、9#、8#、6#、7#分成一路（B区块）。A区块内分有三个泥工棚、二个钢筋棚、二个木工棚；计有：塔吊3台 400L搅拌机3台砂浆搅拌机3台 木工圆盘锯3台钢筋调直机1台 弯曲机2台套丝机1台 切割机2台1切断机2台 对焊机1台电焊机3台 照明3×(3.0+2.0)。合计：电动机及加工设备 P1=185.7KW电焊机、对焊机 P2=136KW照明 P3=15KWP=1.05×(K1P1/cosQ+K2P2+K3P3) =1.05×(0.6×185.7/0.75+0.6×136+15) 257.42KWS=(Pe*L)=257.42*150 M=257.42*150=63MM2Ccu*UCcu*U77*8 取75MM2电缆 B区块内有二个钢筋棚、二个木工棚、四个泥工棚；计有：塔吊3台 400L搅拌机4台砂浆搅拌机4台 钢筋调直机1台弯曲机2台 套丝机1台木工圆盘锯3台 切断机2台切割机2台 对焊机1台电焊机3台 照明20KW合计：电动机及加工设备 P1=196KW电焊机、对焊机 P2=136KW照明 P3=20KWP=1.05×(K1P1/cosQ+K2P2+K3P3) =1.05×(0.6×196/0.75+0.6×136+20) =271.32KWS=(Pe*L)=271.32*150=66MM2Ccu*U77*8 取75 MM2电缆三、临电系统图D210250/A一级电箱VV4×95+2×50D210250/AYJV4×150+1×95由变电所引来D210250/A一级电箱VV4×95+2×50配电房系统图D210250/A塔吊 （M1) VV3×25+2×16D210250/A钢筋对焊机（M2）VV3×25+1×16D210250/AD210250/A底层施工用电(M3) VV3×25+1×16VV4×95+2×50D210250/A楼层配电箱（M4) VV4×25+1×16 一级配电箱系统图（×2）D210250/A塔吊用电D215L40/40A 施工现场照明D210250/AD215L40/40A 施工现场照明D215L40/40A 施工现场照明M1电箱系统图 塔吊（×3）DZ15LE60/3901 施工用电D210250/ADZ15LE60/3901 施工用电VV3×25+1×16DZ15LE60/3901 施工用电DZ15LE60/3901 施工用电DZ15LE60/3901 施工用电M3系统图 （操作棚）屋顶电箱九层电箱六层电箱三层电箱D210250/AVV4×25+1×16M4楼层电箱四、总用电量计算（北区）：P=1.05×(K1P1/cosQ+K2P2+K3P3+K4P4)其中：1、电动机及动力设备 总功率=445KW施工机械场布数量实际数量总功率备注塔吊4台4×40160KW350L搅拌机6台6×7.545KW施工电梯3台3×38114KW插入式震动机4台4×1.14.4KW平板式震动机3台3×2.26.6KW钢筋切断机4台4×3.012KW钢筋调直机2台2×1224KW钢筋弯曲机6台6×3.018KW木工圆盘锯6台6×3.018KW8水泵5台5×1.05KW套丝机2台2×2.04KW切割机2台2×2.04KW弯管机2台2×1.02KW井架4台4×7.530KW小计445KW2、电焊机、对焊机 总功率=238KVA施工机械场布数量实际数量总功率备注立焊机2台2×45KVA90KVA电焊机1台1×100KVA100KVA电弧焊机4台4×12KVA48KVA小计238KVA3、现场照明 总功率=35KW施工机械场布数量实际数量总功率备注现场照明7×(3.0+2.0)35KW余留电量30KW30KW小计 4、生活、办公用电空调机2×2KW=4KW空调机22×1KW=22KW蒸饭车1×18KW=18KW开水机3×9KW=27KW室内照明、电扇10KW小计：81KWP=1.05×(0.5×445/0.75+0.5×238+35+0.8×81) =538KVA建设单位须提供一台603KVA的变压器来满足北区的施工用电和生活、办公用电的需要。总导线截面计算：S=K×(Pe*L)Ccu*U =0.7×538*25277*8 =154MM2 （取150MM2）因北区号房较多，为了便于管理将1#、2#、3#分成一路（A区块），4#、13#、14#、15#分成一路（B区块），办公、生活区位一路。A区块内分有三个泥工棚、一个钢筋棚、一个木工棚；计有：塔吊2台 350L搅拌机3台施工电梯3台 木工圆盘锯3台钢筋调直机1台 弯曲机3台套丝机1台
