施工现场临时用电组织设计1.doc

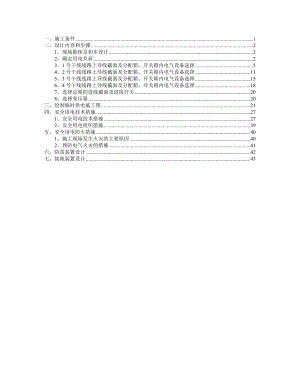

一、施工条件1二、设计内容和步骤21、现场勘探及初步设计22、确定用电负荷23、1号干线线路上导线截面及分配箱、开关箱内电气设备选择54、2号干线线路上导线截面及分配箱、开关箱内电气设备选择115、3号干线线路上导线截面及分配箱、开关箱内电气设备选择156、4号干线线路上导线截面及分配箱、开关箱内电气设备选择187、选择总箱的进线截面及进线开关208、选择变压器20三、绘制临时供电施工图21四、安全用电技术措施271、安全用电技术措施272、安全用电组织措施39五、安全用电防火措施401、施工现场发生火灾的主要原因402、预防电气火灾的措施41六、防雷装置设计42七、接地装置设计43施工现场临时用电组织设计 计算依据： 1、施工现场临时用电安全技术规范JGJ46-2005 2、低压配电设计规范GB50054-2011 3、建筑工程施工现场供电安全规范GB50194-93 4、通用用电设备配电设计规范GB50055-2011 5、供配电系统设计规范GB50052-2009 6、建筑施工安全检查标准JGJ59-2011 一、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1白炽灯130302碘钨灯1443高压汞灯35154钢筋弯曲机GW403265交流电焊机BX3-120-192186钢筋切断机QJ32-13267100m高扬程水泵202408灰浆搅拌机UJ1002.224.49塔式起重机QTZ60（ZJ5010）3126210高压汞灯32611塔式起重机QTZ160（ZJ6516）7117112高压汞灯32613高压汞灯313 二、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用直接埋地敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、白炽灯 Kx=0.9，Cos=0.9，tg=0.48 Pjs=0.9×30×1=27kW Qjs=Pjs×tg=27×0.48=13.08kvar (2)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×4×1=1.2kW Qjs=Pjs×tg=1.2×1.02=1.22kvar (3)、高压汞灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.6×15×1.1=9.9kW Qjs=Pjs×tg=9.9×1.02=10.1kvar (4)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×6=3.9kW Qjs=Pjs×tg=3.9×1.02=3.98kvar (5)、交流电焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=9×0.4=3.6kW Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×3.6=5.09 kW Pjs=Kx×Pe=0.5×5.09=2.55kW Qjs=Pjs×tg=2.55×2.29=5.83kvar (6)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×6=3.9kW Qjs=Pjs×tg=3.9×1.02=3.98kvar (7)、100m高扬程水泵 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.75×40=30kW Qjs=Pjs×tg=30×0.75=22.5kvar (8)、灰浆搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.5×4.4=2.2kW Qjs=Pjs×tg=2.2×1.52=3.34kvar (9)、塔式起重机 Kx=0.7，Cos=0.65，tg=1.17 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=31kW Pe=n×(Jc/Jc1)1/2×Pn =2×(0.4/0.25)1/2×31=78.42 kW Pjs=Kx×Pe=0.7×78.42=54.9kW Qjs=Pjs×tg=54.9×1.17=64.18kvar (10)、高压汞灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.6×6×1.1=3.96kW Qjs=Pjs×tg=3.96×1.02=4.04kvar (11)、塔式起重机 Kx=0.7，Cos=0.65，tg=1.17 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=71kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×71=89.81 kW Pjs=Kx×Pe=0.7×89.81=62.87kW Qjs=Pjs×tg=62.87×1.17=73.5kvar (12)、高压汞灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.6×6×1.1=3.96kW Qjs=Pjs×tg=3.96×1.02=4.04kvar (13)、高压汞灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.6×3×1.1=1.98kW Qjs=Pjs×tg=1.98×1.02=2.02kvar (14)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=Kx×Pjs=0.95×(27+1.2+9.9+3.9+2.55+3.9+30+2.2+54.9+3.96+62.87+3.96+1.98)=197.9kW 总的无功功率 Qjs=Kx×Qjs=0.95×(13.08+1.22+10.1+3.98+5.83+3.98+22.5+3.34+64.18+4.04+73.5+4.04+2.02)=201.22kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(197.92+201.222)1/2=282.23kVA 总的计算电流计算 Ijs=Sjs/(1.732×Ue)=282.23/(1.732×0.38)=428.82A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.9，tg=0.48 Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.9)=5.05A ii)选择导线 选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为46.66A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 由于开关控制30台用电器，开关的电流为Ir=5.05×30(台数)=151.52A。 选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。 (2)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49A ii)选择导线 选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为46.66A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 由于开关控制4台用电器，开关的电流为Ir=6.49×4(台数)=25.97A。 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。 (3)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx×Pe/(Ue×Cos)=1×3/(0.22×0.7)=19.48A ii)选择导线 选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为46.66A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 由于开关控制5台用电器，开关的电流为Ir=19.48×5(台数)=97.40A。 选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/100。 (4)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.7)=6.51A ii)选择导线 选择VV-3×120+2×70，空气明敷/架空线路时其安全载流量为228.01A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 由于开关控制2台用电器，开关的电流为Ir=6.51×2(台数)=13.02A。 选择开关箱内隔离开关为HH4-300/250 ，其熔体额定电流为Ir=250A，漏电保护器为DZ20L-250/225。 (5)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.4，t
