施工现场临时电方案.doc

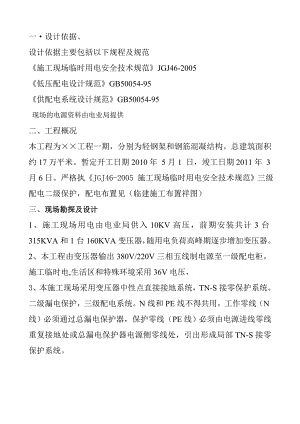

一·设计依据、设计依据主要包括以下规程及规范施工现场临时用电安全技术规范JGJ46-2005低压配电设计规范GB50054-95供配电系统设计规范GB50054-95现场的电源资料由电业局提供二、工程概况本工程为××工程一期，分别为轻钢架和钢筋混凝结构。总建筑面积约17万平米。暂定开工日期2010年 5月1 日，竣工日期2011年 3月6日。严格执JGJ46-2005 施工现场临时用电安全技术规范三级配电二级保护，配电布置见（临建施工布置祥图）三、现场勘探及设计1、施工现场用电由电业局供入10KV高压，前期安装共计3台315KVA和1台160KVA变压器，随用电负荷高峰期逐步增加变压器。2、本工程由变压器输出380V/220V三相五线制电源至一级配电柜，施工临时电,生活区和特殊环境采用36V电压，3、本施工现场采用变压器中性点直接接地系统，TN-S接零保护系统。二级漏电保护，三级配电系统。N线和PE线不得共用，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。4、三级配电箱处PE线各做一组重复接地。接地极采用DN50镀锌钢管（三根成直线敷设），接地极每根2.5m，间距5.0m，接地电阻小于4，塔吊接地电阻小于4，电源工作点接地电阻小于4，接地装置连接处均做防腐处理。5、三级（末端）配电箱的漏电开关的动做电流30mA，动作时间0.1s。6固定式配电箱，开关箱的中心与地面的垂直距离应1.3-1.5米。7、施工现场内的起重机、高大架子、井字架、龙门架等机械设备，若在相领建筑物、构筑物的防雷装置的保护范围以外，则应按装防雷装置。施工现场内所有防雷装置的冲击接地电阻值不得大于30。塔式起重机的防雷装置应单独设置，不应借用架子或建筑物的防雷装置。各机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接。8、严格执行设备、材料进场报验制度，所有进场设备、材料都应有产品合格证、质量检验证明。依照国家标准和有关规定并经业主、监理工程师、专业管理人员、质量检查人员检查合格后，方能入场使用，不合格严禁入场。四、主要施工机械设备装置表(暂定设备估算容量)序号设备用名称型号及铭牌技术数据数量设备容量备注1施工阶段主体结构施工2塔吊QTZ5013/65KW/Jc=25165KW用于411、4313搅拌机JS350/5.5KW65.5×6=33KW临时少量砂浆4电焊机BX1-500-2/39.5KVA24948KVA框架班组、班组5调直机09Y-3-12/3KW23×2=6KW钢筋加工6煨弯机GW-40/3KW83×8=24KW钢筋加工7切段机YS90L2-2/2.2KW43×4=12KW钢筋加工8波肋滚压套丝机09Y-3-12/3KW43×4=12KW钢筋加工9无齿锯J3G-400/3KW43×4=12KW钢筋加工10龙门架1.5T37.5×3=22.5KW二层以上楼体装修运输11蛙式打夯机HW/3KW103×10=30KW回填土四个班组12平板振捣器ZW-7/2.2KW42.2×4=8.8KW地面、道路等13插入式振捣棒ZN30/2.2KW102.2×10=22KW混凝土工程四个工班组14空压机JYH-10/5.5KW25.5×2=11KW框架 班组清理用15焊条烘干箱2YH-30/10KW410×4=40KW框架、钢构共8各班组16潜水泵PWB/3KW603×60=180KW411、660降水、施工现场雨季排水17电锯550型/3KW23×2=6KW18电刨MB27/3KW23×2=6KW425.319套丝机QT4-B/5.5KW1010×5.5=55KW6个班组20电煨弯机3KW1010×3=30KW6个班组21交流电焊机BX1-400/39.5KVA38836KVA6个班组22交直流氩弧焊机WE5-500/39.5KVA12264KVA6个班组23空压机V-0.67/T610×6=60KW6个班组24台钻3KW63×6=18KW6个班组25砂轮机3KW63×6=18KW6个班组2636V变压器5KW66×5=30KW6个班组27无齿锯3KW153×15=45KW6个班组28剪板机Q11-6/2500/5.5KW35.5×3=16.5KW6个班组39卷板机4-16×2500/5.5KW35.5×3=16.5KW6个班组30套丝机3KW103×10=30KW6个班组31临时消防泵4DSY-22/63/11KW211×2=22KW6个班组32电动试压泵4DSY-22/63/11KW211×2=22KW施工现场园区33小型机具80KW34蒸饭车12KW448KW工人食堂35热水器12KW448KW工人宿舍36小型机具9KW工人食堂37220V/36V变压器5KW525KW工人宿舍38镝灯3.5KW40盏140KW办公区、生活区公共照明、施工现场39生活及办公照明70KW40小型办公用品80KW五、负荷计算4.1用电项目的需要系数表 用 电 设 备 组 名 称KxCOStg混凝土搅拌机及灰浆搅拌机、地泵10台以下0.70.681.0810台以上0.60.651.17破碎机、筛洗石机、泥浆机、压缩机、输送机木工机械、夯土机械10台以下0.70.71.0210台以上0.650.651.17提升机、起重机、挖掘机10台以下0.30.71.0210台以上0.20.651.17电焊机及焊接设备10台以下0.450.451.9810台以上0.30.42.294.2各用电设备组的负荷计算各用电设备组的负荷计算式有功功率计算 PCa=kxPN无功功率计算 QCa=PCatg视在功率计算 SCa=式中Pca用电设备组的有功计算负荷kW； Qca用电设备组的无功计算负荷kVar； Sca用电设备组的视在计算负荷kVA；PN_用电设备组的设备容之和KW；Kx用电设备组的需要系数；COS_与功率因数角相对应的正切值； 4.2.1 塔吊、龙门架查表Kx=0.3；COS=0.7；tg=1.02将塔吊Jc=25%统一换算额定容量Pc1=0.3×（2×65× +3×7.5）26.25kW Qc1= Pc1 COS=26.25×1.02=26.775kvar4.2.2 电焊机、低压变压器查表KX=0.35；COS=0.4；tg=2.29；Pc2=0.35×（ 74×39.5××0.4+6××）333.98KWQc2= Pc2 COS=333.98×2.29=764.82 kvar4.2.3小型动力机械设备查表KX=0.65；COS=0.65；tg=1.17； Pc3=0.65×954.8=683.02KWQc3= Pc3 COS=683.02×1.17=799.13kvar4.2.4照明设备容量按总功率的1.2倍计算荧光灯和高压水银（汞）灯查表COS=0.55；tg=1.52；Pc4=1.2×290=348KWQc4= Pc4COS=348×1.52=528.96kvar4.3总的计算负荷 PC3=KpPCaQCb= KQQCa SCb= 式中 Pca、Qca各用电设备组有功、无功计算负荷的总和；KP、KQ最大负荷时有功、无功负荷的同期系数，查工厂电气设计手册可得，Kp=KQ=0.9；4.2.2 总的有功功率pcb(1-4)=0.9×(26.25+333.98+683.02+348)=1391.25KWQca(1-4) =0.9×(26.775+764.82+799.13 +528.96) =1907.72 kvar总施工现场计算负荷Sab= 2361.14( KVA) 变压器容量计算。变压器本身的有功损耗PT和无功损耗QT,其值可通过下列算式获得：PT=0.02SCTQT=0.08 SCTPT 电力变压器有功损耗，KW；QT 电力变压器无功损耗，kvar；SCT 电力变压器总视在计算负荷，KVA；PT=0.02×2361.1447QT=0.08×2361.14189SCT=根据计算，前期安装共计3台315KVA和1台160KVA变压器，随用电负荷高峰期逐步增加变压器。4.4电流计算及导线截面选择4.4.1 总的电流计算(估算) Icb= Scb /ue =2361.14/×0.383585.09（A）4.4.2 AL柜至办公区AL1导线电流计算（估算180KW） 查表KX=0.8；COS=0.9Icb=KxScb/（ue COS）=0.8×170/（×0.38×0.9）=229.61A经查表电缆选择为：VV-4*120+1*70可以满足使用 4.4.3 AL至生活区AL2导线电流计算(估算200KW)电流计算取Kx=0.8；COS=0.9Icb=KxScb/（ue COS）=0.8×200/（×0.38×0.9）=271A经查表电缆选择为：VV-4*120+1*70可以满足使用 4.4.4 施工现场其余一级柜至二级箱均按（200KW） 考虑配电可以满足使用查表KX=0.65；COS=0.65Icb=KxScb/（ue COS）=0.8×200/（×0.38×0.9）=271A经查表电缆选择为：VV-4*120+1*70可以满足使用4.3.3 导线截面选择根据本工地的临电线路计算，根据电力电缆直埋地敷设的载流量表，选用如下导线型号及截面：变压器至现场一级配电柜AL1、AL2、AL3、AL4、YJV22-3×240+2×120；一级配电柜AL4至AL4-1、AL4-2：VV22-3×120+2×70；其它一级柜至二级箱电缆均为VLV22-3×150+2×95二级箱至三级箱均根据用电设备功率，选用耐季节气候的橡套电缆。（详见现场临电布置图）经验算，线路电压降均未超过标准要求。六、技术要求1、固定配电（箱）柜（1）施工
