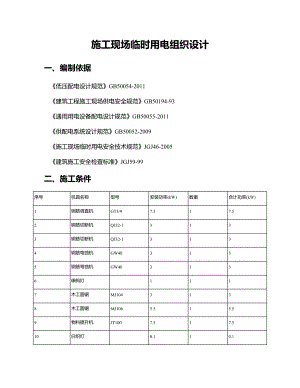

施工现场临时用电组织设计一、编制依据 低压配电设计规范GB50054-2011 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-2011 供配电系统设计规范GB50052-2009 施工现场临时用电安全技术规范JGJ46-2005 建筑施工安全检查标准JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1钢筋调直机GT3/97.517.52钢筋切断机QJ32-13133钢筋切断机QJ32-13134钢筋弯曲机GW403135钢筋弯曲机GW403136碘钨灯1117木工圆锯MJ1043138木工圆锯MJ1065.515.59物料提升机JT1007.517.510白炽灯0.110.111荧光灯0.110.112荧光灯0.110.113碘钨灯11114碘钨灯11115荧光灯0.110.116塔式起重机QTZ634514517物料提升机JT1007.517.518插入式振动器ZX701.511.519插入式振动器ZX701.511.520插入式振动器ZX701.511.521镝灯3.5k3.513.522镝灯3.5k3.513.523碘钨灯11124碘钨灯111三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用直接埋地敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、钢筋调直机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×7.5=4.88kW Qjs=Pjs×tg=4.88×1.02=4.97kvar (2)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (3)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (4)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (5)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (6)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tg=0.3×1.02=0.31kvar (7)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.33=2.6kvar (8)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.65×5.5=3.58kW Qjs=Pjs×tg=3.58×1.33=4.77kvar (9)、物料提升机 Kx=0.85，Cos=0.6，tg=1.33 Pjs=0.85×7.5=6.38kW Qjs=Pjs×tg=6.38×1.33=8.5kvar (10)、白炽灯 Kx=1，Cos=1，tg=0 Pjs=1×0.1×1=0.1kW Qjs=Pjs×tg=0.1×0=0kvar (11)、荧光灯 Kx=0.75，Cos=0.85，tg=0.62 Pjs=0.75×0.1×1.2=0.09kW Qjs=Pjs×tg=0.09×0.62=0.06kvar (12)、荧光灯 Kx=0.75，Cos=0.85，tg=0.62 Pjs=0.75×0.1×1.2=0.09kW Qjs=Pjs×tg=0.09×0.62=0.06kvar (13)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tg=0.3×1.02=0.31kvar (14)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tg=0.3×1.02=0.31kvar (15)、荧光灯 Kx=0.75，Cos=0.85，tg=0.62 Pjs=0.75×0.1×1.2=0.09kW Qjs=Pjs×tg=0.09×0.62=0.06kvar (16)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=45kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×45=56.92 kW Pjs=Kx×Pe=0.85×56.92=48.38kW Qjs=Pjs×tg=48.38×1.33=64.51kvar (17)、物料提升机 Kx=0.85，Cos=0.6，tg=1.33 Pjs=0.85×7.5=6.38kW Qjs=Pjs×tg=6.38×1.33=8.5kvar (18)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1.5=0.45kW Qjs=Pjs×tg=0.45×1.02=0.46kvar (19)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1.5=0.45kW Qjs=Pjs×tg=0.45×1.02=0.46kvar (20)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1.5=0.45kW Qjs=Pjs×tg=0.45×1.02=0.46kvar (21)、镝灯 Kx=0.4，Cos=0.8，tg=0.75 Pjs=0.4×3.5×1.1=1.54kW Qjs=Pjs×tg=1.54×0.75=1.15kvar (22)、镝灯 Kx=0.4，Cos=0.8，tg=0.75 Pjs=0.4×3.5×1.1=1.54kW Qjs=Pjs×tg=1.54×0.75=1.15kvar (23)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tg=0.3×1.02=0.31kvar (24)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tg=0.3×1.02=0.31kvar (25)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=Kx×Pjs=0.95×(4.88+1.95+1.95+1.95+1.95+0.3+1.95+3.58+6.38+0.1+0.09+0.09+0.3+0.3+0.09+48.38+6.38+0.45+0.45+0.45+1.54+1.54+0.3+0.3)=81.36kW 总的无功功率 Qjs=Kx×Qjs=0.95×(4.97+1.99+1.99+1.99+1.99+0.31+2.6+4.77+8.5+0+0.06+0.06+0.31+0.31+0.06+64.51+8.5+0.46+0.46+0.46+1.15+1.15+0.31+0.31)=101.84kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(81.362+101.842)1/2=130.35kVA 总的计算电流计算 Ijs=Sjs/(1.732×Ue)=130.35/(1.732×0.38)=198.05A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×7.5/(1.732×0.38×0.7)=16.28A ii)选择导线 选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/290。 (2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.7)=6.51A ii)选择导线 选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为H
