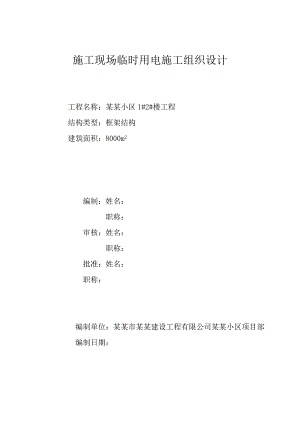

施工现场临时用电施工组织设计工程名称：某某小区1#2#楼工程结构类型：框架结构建筑面积：8000m2编制：姓名： 职称： 审核：姓名： 职称： 批准：姓名： 职称： 编制单位：某某市某某建设工程有限公司某某小区项目部编制日期： 施工现场临时用电施工组织设计目 录一、编制依据二、施工用电概况三、施工现场的负荷计算四、低压配电室及配电柜设计五、配电线路设计六、分配电箱的电器配置与接线七、接地与接地装置八、防雷设计九、安全用电技术措施和电气防火措施十、配电系统图十一、多层建筑垂直供电干线布置图（见附图）十二、供电总平面图（见附图）施工现场临时用电施工组织设计一、编制依据：陕，现场临时用电施电组织设计，主要依据JGJ4688施工现场临时用电安全技术规范和JGJ5999建筑施工安全检查标准中对用电标准以产品实现策划记要及其它相关的电气技术标准，法规和规程，结合本工程特点及现场用电设备情况进行设计，以保障施工现场用电安全，防止触电事故发生，确保施工顺利进行。二、施工用电概况某某小区1#2#楼，位于某某市南郊，某某市中医院北，平面形状呈矩型，为框架结构，总建筑面积为8000m2。施工现场电气设备1台，设备总容量为1008.3KVA交流电源由市南郊供电网供给，配电室内安装PGL配电柜一台，容量为1000A，根据现场电气设备的分布情况，分三路供电，采用三相五芯电缆，地埋敷设。三、施工现场的负荷计算：1施工用电装备参数表：编号名 称数 量型号及规格技术数据单位功率合计功率1搅拌机1台JS-500 Y80M-4.380V COS=0.8 =0.824.75KVA49.5KVA2配料机1台HP800C J04-31-2 COS=0.87=0.83 KVA3 KVA3砂浆机1台200LHB200-B COS=0.87JC2-32-4 =0.83 KVA6 KVA4门架升降机2台SMZ150 JK1.25 COS=0.71=0.837.5 KVA22.5 KVA5调直机1台PJ10A-5TJZR-41-8 COS=0.71=0.7011 KVA11 KVA6弯曲机1台GJ40A J02-34-4 COS=0.87=0.833 KVA6 KVA7切断机2台QJ-40-2 YB28-4 COS=0.88=0.835.5 KVA11 KVA8对焊机1台UMT-100 JC=65% COS=0.89100KVA100 KVA9电焊机2台BX3-500 JC=65%COS=0.8843.5KVA87KVA10电锯1台MJ106 JD-42-2 COS=0.8=0.853 KVA3 KVA11电刨1台MB104 J04-42-2 COS=0.86=0.83 KVA3 KVA12插入式振动器4台ZP50 J02-211-2 COS=0.86=0.81.5 KVA6 KVA13平板式振动器2台ZP30 J02-112-2 COS=0.86=0.81.5 KVA3 KVA14电渣焊2台LD-32A JC=65% COS=0.86=0.8230 KVA60 KVA15蛙式打夯机4台HW40 J02-22-2 COS=0.86=0.852.2 KVA8.8 KVA16污水泵1台52PW JQ41-2 COS=0.88=0.854 KVA4 KVA17砂轮切割机1台400 JQ2-41-2 COS=0.86=0.81.5KAV1.5 KAV18照明白炽灯、日光灯、碘钨灯 镝灯15 KAV15 KAV2、用电情况：a、 电动机共计用电总容量为281.8KVAb、 电焊机共计用电总容量为103.5KVAc、 现场照明共计15KVA3、施工现场供电负荷计算 1 281.8×0.73S1发动机=K1 = 0.5 ×=305.99kvACOS 0.81×0.83S2 电焊机K2S2 = 0.6×247 =103.5 kvA 3S3 照明K3 = = 15/1 = 15 kvACOS s = K（S1+ S2+ S3）= 0.9×（305.99+103.5+15）= 382.041 kvAIjs =s/3×0.38 = 580.45 A四、低压配电室及配电柜设计1、 总配电柜电器配置与接线2、低压配电柜的布置五、配电线路设计：1、 电源状况施工现场电源由南郊露天变电所引来，该所提供In=600 A回路一个空余回路容量为341 kvA电压输出值380V。根据电源情况及施工现场作业情况，砼搅拌站、为01回路；现场为02回路，生活区用电为03回路，钢筋、木工用电为04回路。2、 配电线路形式电焊机照明门架电焊机配料机搅拌机搅拌机门架对焊机调直机弯曲机木工压刨切断机木工圆刨振动器电渣焊电渣焊照明照明 01回路02回路03回路04回路3、 01回路负荷情况a、电焊机 1=43.5*2=87KVAb、配料机 2 = 3*1=3KVAc、搅拌机3=24.75*2=49.5KVAd、照明4=8KVA供电负荷计算 S1 电焊机=K11 = 0.6×87=26.1 kvAS2配料机= K2 2 =4.29KVA COS 3 S3搅拌机= K3 =0.7*70.7=49.49KVA COS 4S4 照明 K4 =1× 8/1 = 8kvACOS s = K（S1+ S2+ S3+S4）= 0.7×（26.1+4.92+49.49+8）= 88.51 kvAIjs =s/3×0.38 = 134.48A4、 02回路负荷情况a、电动机 1=11+3+5.5+3+3+6=31.5 kvAb、电焊机 s2 =100+60 = 160 kvAc、照明 3 = 7kw供电负荷计算 1 31.5×0.73S1发动机=K1 = 0.53 ×=25kvACOS 0.8×0.6S2 电焊机K2S2 = 0.6×160 =96 kvA 3S3 照明 K3 = 1×7/1 = 15 kvACOS s = K（S1+ S2+ S3）= 0.7×（25+96+7）= 89.6 kvAIjs =s/3×0.38 = 89.6/0.658 = 136 A5、 03回路照明 3 = 7kVAS=7KVAIjs =s/3×0.22 = 18.37A6、 04回路a、对焊机1=100KVAb、调直机2=11KVAc、弯曲机3=6KVAd、切断机4=11KVAe、木工圆刨5=3KVAf、木工压刨6=3KVA供电负荷计算 1S1对焊机 = K1 = 0.65*112.35=73.03KVACOS 2S2 调直机= K2 = 0.6*22.13=13.28KVACOS 3S3弯曲机= K3 = 0.6*8.30=4.99KVACOS 4S4切断机= K4 =0.65*15.06=9.79KVACOS 5S5木工圆刨= K5 =1*4.36=4.36KVACOS 5 S5木工压刨= K6 =1*4.36=4.36KVACOS s=0.7*（70.03+13.28+4.99+9.79+4.36+4.36）=74.77KVAIjs =s/3×0.38 = 113.6A7、配电导线截面选择a 、总配电柜电源导线容许电流选择：Ijs =410.18 A 拟选用油侵纸绝缘直埋3×150+2×70mm2铜芯电缆引入，长期连续负荷 允许载流量405A410.18 A，满足IjsIX要求。 按容许电压降复核（变电室距变电所5m）S=（SL/C）% = （261.12×5/77×5%）% = 3.39mm2150mm2符合要求b、01回路按导线容许电流选择：Ijs =134.48 A 拟选用uv-3×25+2×50铜芯聚氯乙烯直埋电缆引入，其长期连续负荷允许载流量218A134.48 A，符合要求。按容许电压降复核（变电室距门架100m）S=（SL/C）% = （138.34×100/77×5%）% = 35.93mm295mm2符合要求c、02回路按导线容许电流选择：Ijs =136 A 拟选用vv-3×50+2×25mm2铜芯聚氯乙烯直埋电缆引入，其长期连续负荷允许载流量173A136 A，符合要求。按容许电压降复核（变电室距钢筋棚50m）S=（SL/C）% = （89.6×50/77×5%）% = 11.6mm295mm2符合要求六、配电箱的电器配置与接线1、 分配电箱的电器配置与接线：a、 分配电箱采用金属箱。b、 PE线接端子板，并说明；且与金属箱体、箱门作电器连接。c、 如需接N线端子板，必须与箱体绝缘，以免PE线与N线混淆连通，造成漏电保护器错误动作。d、 进出线必须设置在箱体下侧面，如需要可设置接线端子板。2、 开关箱电器配置与接线：3、 照明配电箱电器配置与接线：七、接地与接地装置施工现场在设备比较集中的地方如搅拌机棚、钢筋棚作业区应作一组重复接地，在高大设备处的塔吊，物料提升机也要作重复接地，配电室各自回路末端均应做重复接地。1、 重复接地装置设计a、 接地装置平面布置图（见附图）b、 接地技术要求：、现场供电采用TN-S系统，380/220v，总配电柜专用保护接零（P
