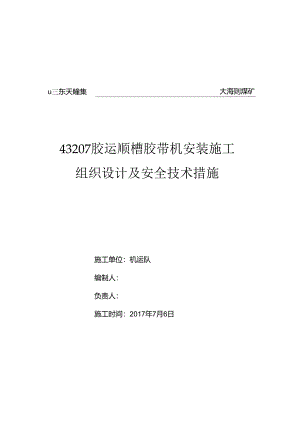

u三东天瞳集团SHBOCNGTVU<XMGROUP大海则煤矿43207胶运顺槽胶带机安装施工组织设计及安全技术措施施工单位：机运队编制人：负责人：施工时间：2017年7月6日43207胶运顺槽胶带机安装施工组织设计及安全技术措施审批栏施工单位安监站调度室机电科生产办通风队安全矿长机电矿长总工程师生产矿长审批意见栏第一章概况第一节43207胶运顺槽胶带机概况一、43207胶带机概况43207胶运顺槽位于北辅运大巷约4000米处：胶带机全长1060m,带宽1.2米。胶运顺槽断面为5.4X2.3米。第二节工程概况一、施工任务本次胶带机安装主要由机运队负贡施工，机电科、供应科协助。主要工程量为：1、回撤43208股运顺槽皮带件480米。2、安装机头】部：3、安装抬高架及中间架MO架:4、穿带2150米;5、安装机头电气设备及焊接转栽料口1部、6、安装除铁器1部。具体工程清单见下表：序号名称规格型号单位数跳备注I胶带机机头组件拆除DS.J120/120/2X220部12拆除槽型托提架D335-04个3203拆除上托辄133*465个9604拆除下托转133*700个3205拆除下托楸133*I1OO个106拆除H架DS607-02个3207拆除纵梁D335-1O根3008拆除E形树D447C-0518个9609胶带机机头担件安装DSJ120/120/2×220部1由原13208机头拆除运输至43207机头安装10安奘槽型托辘架D335-04个706IH面回抵及库房领用11安装上托班133*465个2120IH面回撤及库房领用12安装卜托辑133*700个680IH面回报及库房领用13安装下托轻133*1100个10旧而回藏及庠房领用11安装H架DS6O7-O2个MQ出面回搔及库房领用15安装纵梁D335-10根510出面回施及库房领用16安装E形蝌D447C-0518个2040旧面回撤及库房额用装17组合开关8SKC92I5-1350/11401旧面仲1撤安装18张紧油泵开关KXJ3-80/1140(660)台1旧面口1撤安装19除帙零RBCYD1台1旧面回撤安装20照明踪保ZXZ8-4.0台1旧面回撤安装21主控制器KTClOl-Z台1旧面回撤安装22急杵闭然开关KlIJ15/81(Il)台5旧面回撤及庠房装用23组合犷音电话KTK101-2<0台6旧面I可撤及库房领用24隔爆三楣异步电动机YBS220台2旧面回撤及摩房领用25减速机SSX200台2旧面回撤及摩房领用26穿吊面PVCB1200/1200S米2150旧而回撤及庠房领用二、43207胶带机概况43207胶带机为西北煤机二厂胶带机，机头配置两个22OkW电机，带宽1.2m,全长1060米，运量1200th,带面间采用皮带扣方式连接，设备技术特征详见卜.表。43207胶带机设备技术弁数表序号项目单位ft值序号项目单位数伯1输送量t/h12008M速机型号SSX2002带速m/s3.15速比20:<运距米1060台数24胶带机长度m10609张紧装置型号SZ1.-120/2005带宽m1200对小车张紧力KN90-2006PVC胶带带宽Mn1200功率KW7.5电压等蟆V660V规格Ni11b160010卷带装置卷带速僮转/分9.2总长m2100卷带长度m1007主电机型号YBS-220泵站功率KW5.5功率KW22011传动滚筒宜径mm800宽度mm1-100电压V1140IH速r/min14781第二章安装前的准备工作一、材料、工器具的准备1,43207胶带机安装所需工器具及材料见下表。序号名称规格型号单位数fit单价总价（元）需注1手拉丽声5T个25201010有库存2手拉葫芦3T个2390780有库存3美工刀把5M70有库存4盒尺5把2816有库存5辍棍2a根270350有库存代千斤顶5T个2901«0有降存7千斤顶IOT个2150300有库存8手锤1.5P把223115有库存9活动扳手12寸把1545270有库存10活动扳手24寸把2180360有库存11钢丝纯18.5米160152400有库存12绳卡18.5个205100有库存13钢量纯15.5米200122100有库存11绳卡15.5个205100有降存15氧气.525125有库存16乙块瓶579395有诲存17工程找卷21530有库存18皮帘扣RV6-I200食301755250有库存19穿条7*1.2根30481100有降存20螺栓16*80套2001.2240有库存21高强度螺栓中168130套404160有降存22螺栓20*85套2002.2440有库存23鬲强度墀栓30*180套40832有诲存24木托盘30*15*5个50031500有库存合计18053第三章劳动组织和主要技术经济指标第一节劳动组织一、作业方式采用多点多工种平行作业方式。二、劳动组织1,胶带机安装期间，成立安装小组，由机运队负责安装，机电科、供应科协助。2、以机运队队长为第一责任人，采用三班八小时作业制。人m配置如下表:总负资人刘子珍现场负责人张国贞贺永峰史东生乔保军材料领用焦艳鹏八点班班长杜玮四点班班长张晓森零点班班长温建伟八点班作业人员所有八点班人员（共计16人）四点班作业人员所有四点班人员（共计10人）零点班作业人员所有零点班人员（共计10人）三、劳动组织措施1、队长、带班副队长、班长组织开好班前会，将工作任务、安全措施、危需因素的预防预控措施等进行布置，明确各项任务、落实责任人，并做好班前会记录:。2、跟班队长、班长必须入井现场指挥安装工程，是各项安全技术措施落实的第一贡任人。3、值班队领导负责地面协调与组织工作，协助队长、跟班副队长、班长开好班前会。4、在施工组织中要做到任务明确、责任到人、措施到位。5、跟班队领导负货当班安装任务完成情况的验收，负贡在井卜.向地面汇报工程进度和安全状况，并向地面值班人员下班工作安排提出建议。6、材料员负责工器具件的领用组织、回收件的移交和保管工作，并做好出入Wiwrd库手续的保管和登记工作。第二节主要技术经济指标胶带机安装主要技术经济指标见下表。主要经济技术指标表序号名称电位Ui.：单价(元)计划作业人数（八）总价(元)备注一、书面装卸、运I带面台班6300107800100元/人/台班小计7800二、机头件、中间件等运、运1机头大件、储带仓及导向装置运输台班1IlOOO1012000用特种车辆运输2机头控制部件及中间件运输台班91801013320用20装我机配合防理车运输3小计25320(2)、机头大件、储带含、导向”、卷带装J1.张H站、及机头电气设备拆除、安装I机头大件、储带仓'导向装Z1.卷带装置出紧泵咕拆酰、安装台班15100元/人/台班1225200用20装蚊机闵台安装480元/台班2中间部拆除、安装及璘试台班30100元/人/台班10300003小计55200t.88320第四章设备运输一、运输方式机头大件用特种车辆运输，其余部件采用20装载机配合无轨胶轮车运输“二、运输路线1、辅助车辆入井路线地面一辅运平硼-北辅运大巷一43207机头。2、特种车辆入井路线地面一辅运平铜f北辅运大巷一43208机头73207胶运顺槽3、升井路线43207机头一北辅运大卷一辅动平嗣T地面第五章设备拆除安装方法与要求第一节拆除及安装顺序及进度一、设备安装概况根据43207股运顺槽实际情况，需安装机头件及中间架340架，43208机头设备及电气设备拆除完毕后运至43207机头安装。机头电气设备与机头件同时安装,除铁冷安装、料口焊接与穿带同时作业、最后合拢整条皮带。二、施工工期及进度2017年7月60-2017年7月25日，计划工期20天，具体施工进度见卜表:43207胶带机安装工程工期计划表施工*位工程名称内容ft计竣工时何2017年7月（共计20天）6789I0II1213I4I51617I819202I22232425机运队1320了女运顺Nl股传机安装XW43207IKiSM机1060米皮俯件的安装与咬帝机科汉2017年7月2513h运"机女部安装中安传
