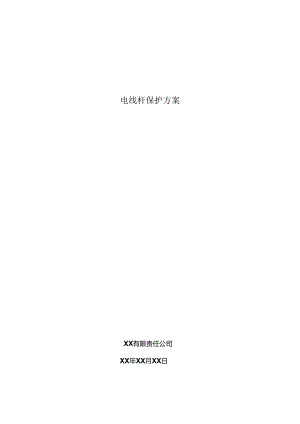

电线杆保护方案XX有限责任公司XX年XX月XX日目录一、程概况3二、现况高压线杆保护方案32、3现况线杆保护措施主要为：42、4具体措施如下：4程概况1本工程为XX村高压A调压站工程（XX站管线）（XX环XX路），位于XX区XX环外，XX环北侧。管线大部分敷设在XX路西侧边沟下，本设计共4条管线，分别为DN700高压A、DN700高压B、DN500中压ADN400次高压Ao2本工程高压A天然气管道设计压力4.OMPa,管道设计起点为现状DN700高压天然气管线，向北沿XX路XX以西约15.5米与本工程DN400次高压A管线双管合槽敷设，至XX村调压站，管径DN700,管线长度652米；高压B天然气管道设计压力为2.5MPa,起点为XX村高压A调压站出线，向北沿XX路XX以西约15.5米与本工程DN500中压A管线合槽施工，向北穿越XX河后，与080221GC-03已设计DN700高压B天然气管线相接，管径DN700,管线长度1833米；次高压A天然气管道设计压力1.OMPa,起点为已设计DN400次高压A天然气管线，向北沿XX路XX以西约15.5米与本工程DN700高压A天然气管线双管合槽敷设，至XX村调压站址变径为DN500,其中管径DN500长度为27米，管径DN400总长度640米；中压A天然气管道设计压力0.4MPa,起点为XX村调压站出线，向北沿XX路XX以西约16.6米与本工程DN700高压B管线合槽施工,向北穿越XX河后，与08022IGC-03已设计DN500中压A天然气管线相接,管径DN500,管线长度1831米。3本工程施工沿线电线杆距离开槽边线距离均为0.5米，有些电杆已在沟槽里，因此开槽施工前对距离槽口较近的电线杆必须采取加固保护措施，从而保证开槽过程中电线杆和施工人员的安全。二、现况高压线杆保护方案2、1施工前已和电线杆的产权单位充分沟通，对电线杆的保护措施进行有效充分协商，制定有效的保护方案。2、2沟槽开挖时对高压线杆东侧进行打桩支护(线杆中心线南北两侧各3米)，桩之间加密板支撑。2、3现况线杆保护措施主要为：在线杆基础部分浇筑混凝土或在电杆四周注水泥浆的方式加固。线杆底部用工字钢加固连接电杆上部支护采用四侧工字钢或槽钢支撑。2、4具体措施如下：(1)上部支撑采用25#工字钢与电线杆连接，用钢制抱箍将线杆抱紧，抱箍与线杆之间安放橡胶垫，以防止抱箍对杆体的损坏，抱箍采用IOmm厚的钢板制作，抱箍两侧设有加固孔，抱箍的弧度与电线杆的弧度相同,保证将电线杆抱紧，抱箍与工字钢之间采用焊接连接。东侧工字钢支于路肩上，其余三侧在斜支撑底部用C20混凝土浇筑支墩，尺寸为0.8mX0.8m×0.5m,并安装预埋件，预埋件为2根48钢管，长60cm,预埋件与斜支撑、50#工字钢之间用焊接的形式连接。(2)在线杆底部采用C20混凝土加固，混凝土结构尺寸长2米，宽1.5米、深1.2米，浇筑混凝土同时在线杆东、西预埋钢板，钢板尺寸长1.2m宽0.2m、厚2cm,然后在电线杆底部通过抱箍（抱箍方式同上）将电线杆夹紧，用两根50#工字钢托于抱箍底部，工字钢长度12米，抱箍与工字钢之间采用焊接连接，工字钢与预埋钢板焊接，防止线杆倾斜及下陷。（后附图）（3）在燃气管线施工时，为了确保安全，在施工经过线杆时，根据现场实际情况，将实行适时不定期的断电保护措施，以充分保证施工安全。现况线杆保护示意图永边沟U巳二三三三三现况线杆保护平面示意图06输
