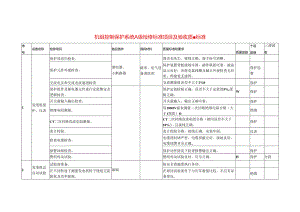

机组控制保护系统A级检修标准项目及验收质量标准.docx

机组控制保护系统A级检修标准项目及验收质标准序号设备名称检修项目备品备件消耗材料质量标准和要求质量监督十项监督三级验收1发变组保护、仪表保护屏清扫检查。继电器、小断路器破布、电气设备清洗剂清洁无灰尘，接线正确、端子标号清晰。保护元件外观检查。保护装置背板接线牢固，插件联接可靠，液晶显示良好；各继电器线圈及触点外观检查无异常。焊接处无虚焊。保护监督交流电压和交流电流通道检查交流测量值误差不大于2%0保护保护组件及继电器元件进行定值整定及逻辑检查。保护定值检验正确，误差不大于定值的5%,逻辑正确。W保护开关量输入输出检查。开关量输入、输出正确可靠。保护绝缘电阻测量。用100OV摇表测量二次回路绝缘电阻合格（大于1兆欧）O绝缘CT二次回路直流电阻测量。CT二次回路直流电阻合格（相间误差不大于10%）,且接线正确。保护表计校验。表计校验合格，接线正确，安装牢固。仪表检查电缆检查。电缆洞封堵严密，电缆屏蔽完好、接地良好，电缆挂牌齐全正确。报警回路检查。保护动作情况下检查报警输出正确。保护整组传动试验。整组传动试验良好，信号正确。H保护分段2发变组总启动试验试验前准备。碳刷按安全措施票执行各项。在不同转速下测量发电机转子绕组交流阻抗及功率损耗。在相同试验条件下与历年数值比较，不应有显著变化。绝缘调节器手动模式发电机负载特性试验。调节励磁只能向一个方向调节，严禁反复调节。录取发电机的三相稳定短路特性曲线，与以前测得的数据比较，其差别应在测量误差范围内。调节器手动方式发电机空载特性试验。调节励磁只能向一个方向调节，严禁反复调节。录取发电机的三相稳定短路特性曲线，与以前测得的数据比较，其差别应在测量误差范围内。测轴电压和残压。要求：汽轮发电机的轴承油膜被短路时，转子两端轴上的电压一般应等于轴承与机座间的电压。汽轮发电机大轴对地电压一般小于IOVo励磁调节器空载特性试验。良好。假并试验。正常。H保护发电机负载情况下调节器特性试验。符合要求。3发变组故障录波器外观检查及卫生清扫。破布、电气设备清洗剂检查录波系统所属各元件所有紧固部分有无松动、老化损坏现象，各插件光亮、无油污、锈腐现象。清扫要做到设备表面无灰尘，回路标号清晰、正确，回路接线规范。定值核对。录波子系统定值设置与原定值单数据一致。零漂检查。在相应的模拟量通道输入的电流、电压值为零时，检查各通道的二次值显示均应满足要求。采样精度检查。实测值不超过定值的±5%。派生量检查。所显示的派生量应满足要求。开关量、模拟量起动检查。启动功能均应正常、准确。录波功能检查。应能正常启动录波。CT回路直流电阻测量。CT二次绕组侧三相直流电阻之差应小于土10%o保护测量回路绝缘电阻。100OV摇表测量装置外部回路的各绝缘电阻值应大于IMQo绝缘零星4发变组系统变送器变送器及其回路清扫检查。变送器破布、酒精回路清洁无灰尘，接线正确、标号清晰。变送器校验。校验合格，接线正确，安装牢固。仪表CT二次直流电阻测量。CT二次回路直流电阻合格（相间误差不大于10%）,且接线正确。保护检查电缆洞封堵情况。电缆洞封堵严密，电缆挂牌齐全正确。零星5发电机AVR装置装置清扫检查。保险、控制板、测量单元、整流器接口板、功破布、酒精、毛刷柜内设备清洁无灰尘。清扫检查时手上要带静电屏蔽环，防止人身静电损坏元器件。发电机AVR装置常规检查。率信号接口板、快速输入输出单元板、UN就地控制面板、操作板、跨接器、触发单元板、电流传感器接线正确、无松脱现象；插件板无虚焊，无短路，板上各电子元件无老化、损坏、油污、锈腐现象；把手操作正常，接点正确可靠，端子排压接良好；二极管、半导体元件特性良好；微动开关的熔断器座外观良好，接点正确可靠；继电器外观良好，校验继电器定值正确、接点可靠；变送器、电流表、电压表定值正确、指示良好。保护绝缘检查。功率回路对地绝缘，用25OOV摇表测应大于5兆欧；二次回路用5OOV摇表测不低于1兆欧。绝缘交直流电源回路检查。装置所用的交直流电源电压正常。起励电源检查。输入、输出电源正常。保护继电器检查试验。动作、返回值合格、动作可靠，接点良好。保护软件参数检查。符合厂家说明书。核对开入、开出信号。报警、指示（手动、自动、远方自动）正确。灭磁开关传动。良好。WI逻辑试验。正确。通道切换试验。切换正常，信号正确。W2保护外部跳闸信号试验。良好，信号正确。假负载试验。输出电压变化均匀，波形完好；直流电压波纹系数小低励、过励限制试验。限制正确、符合给定值要求。调节器空载试验。良好。W3手动运行通道试验。良好。自动运行通道试验。正常。软起励试验。正常。切换试验。自动运行模式与手动运行模式之间的切换过程无冲击。PT断线试验。切换控制逻辑正常。伏/赫限制试验。动作正常。自动运行通道灭磁试验。灭磁过程正常。均流试验。各整流柜的电流表和参数偏差小于5%。投切直流电源试验。工作正常，报警正确。整流柜逻辑试验。信号正确、逻辑正确。PSS试验。功能正确。带负荷试验。运行可靠、稳定。分段66kV动力、变压器设备保护装置、仪表装置及其回路清扫检查。指示灯、按钮、继电器破布、酒精、毛刷装置及其回路清洁无灰尘，接线正确、端子标号清晰。保护元件外观检查。保护装置背板接线牢固，插件联接可靠，无松动现象。保护按规程及说明书要求对保护组件及继电器元件进行全检。保护定值检验正确，误差不大于定值的5%。保护绝缘电阻测量。用100oV摇表测量二次回路绝缘电阻合格（大于1兆欧）。绝缘CT二次回路直流电阻测量。CT二次回路直流电阻合格（相间误差不大于10%）,且接线正确。保护表计校验。表计校验合格，接线正确，安装牢固。仪表检查电缆。电缆洞封堵严密，排列整齐、挂牌齐全正确，屏蔽接地良好。整组传动试验。整组传动试验良好（传动试验中，有变压器温度或瓦斯跳闸信号时从变压器侧短接点），信号正确。W保护分段76kV母线PT保护装置、仪表装置及其回路清扫检查。指示灯破布、酒精、毛刷装置及其回路清洁无灰尘，接线正确、端子标号清晰。保护元件外观检查。保护装置背板接线牢固，插件联接可靠，无松动现象。保护按规程及说明书要求对保护组件及继电器元件进行全检。保护定值检验正确，误差不大于定值的5机保护绝缘电阻测量。用100OV摇表测量二次回路绝缘电阻合格（大于1兆欧）O绝缘表计校验。表计校验合格，接线正确，安装牢固。仪表检查电缆。电缆洞封堵严密，排列整齐、挂牌齐全正确，屏蔽接地良好。整组传动试验。整组传动试验良好（低电压跳动力设备，需在进行传动试验），信号正确。W保护分段8400V保护装置、仪表装置及其回路清扫检查。指示灯破布、酒精、毛刷装置及其回路清洁无灰尘，接线正确、端子标号清晰。开关控制单元保护整定点与定值相同，控制单元元器件检查。开关控制单元保护整定点位置正确。各元器件检查无发热、老化现象，插件联接可靠，无松动。W保护绝缘电阻测量。用100oV摇表测量二次回路绝缘电阻大于1兆欧。绝缘CT二次回路直流电阻测量。二次回路直流电阻相间误差不大于10%o保护表计校验。表计校验合格，接线正确，安装牢固。仪表传动试验。正常，信号正确。零星9400VPDC母线PT保护及仪表二次回路清扫检查、端子标号更换。电压表破布、酒精、毛刷二次回路清洁无灰尘，接线正确、端子标号清晰。继电器外观及内部检查。外壳完好，防尘密封良好。线圈绝缘无老化现象，各部件正常，接点压力足够，接点无灰尘及氧化现象。按规程及说明书要求对保护进行校验。保护定值检验正确，误差不大于定值的5%。返回系统合格。保护绝缘电阻测量。用100OV摇表测量二次回路绝缘电阻合格（大于1兆欧）。绝缘表计校验。表计校验合格，接线正确，安装牢固。仪表检查电缆洞封堵情况。电缆洞封堵严密。传动试验。传动试验良好，信号正确。W保护分段
