施工符号意义.docx

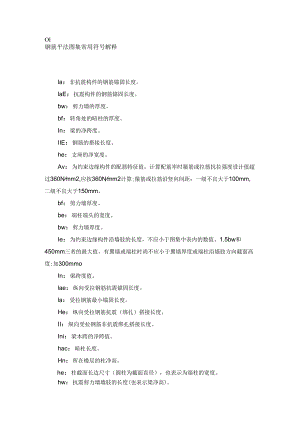

Ol钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。laE：抗震构件的钢筋锚固长度。bw：剪力墙的厚度。bf：转角处的暗柱的厚度。In：梁的净跨度。IIE：钢筋的搭接长度。he：支座的净宽度。Av：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360Nmm2,应按360Nmm2计算;箍筋或拉筋沿竖向间距：一级不宜大于100mm,二级不宜大于150mm。bf：剪力墙厚度。be：端柱端头的宽度。bw：剪力墙厚度。Ie：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mmoIn：梁跨度值。lae：纵向受拉钢筋抗震锚固长度。la：受拉钢筋最小锚固长度。He：纵向受拉钢筋抗震（绑扎）搭接长度。II：纵向受拉钢筋非抗震绑扎搭接长度。Ini：梁本跨的净跨值。hac：暗柱长度。Hn：所在楼层的柱净高。he：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。hw：抗震剪力墙墙肢的长度(也表示梁净高)。hb：梁截面高度。Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。02各类结构构件名称代码1、柱KZ-框架柱KZZ-框支柱XZ-芯柱1.Z-梁上柱QZ剪力墙上柱2、剪力墙(1)墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱(2)墙身Q-剪力墙(3)墙梁1.1.-连梁(无交叉暗撑、钢筋)1.1.(JC)连梁(有交叉暗撑)03G)1.1.(JG)连梁(有交叉钢筋)(03G)1.1.(JC)连梁(对角暗撑配筋)1.1.(JX)连梁(交叉斜筋配筋)1.1.(DX)连梁(集中对角斜筋配筋)A1.-暗梁BK1.-边框梁(4)墙洞JD-矩形洞口YD-圆形洞口3、梁K1.-楼层框架梁WK1.屋面框架梁KZ1.-框支梁1.非框架梁X1.-悬挑梁JZ1.井字梁4、梁板式筏形基础JZ1.-基础主梁Je1.-基础次梁1.PB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板1.B-楼面板WB-屋面板YXB-延伸悬挑板XB纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMX-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐CrS-角部加强筋CiS悬挑阴角加强筋CeS-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj普通独立基础阶形DJP-普通独立基础坡形BJj-杯口独立基础阶形BJP杯口独立基础坡形11、条形基础梁J1.-基础梁JQ1.-基础圈梁12、条形基础底板TJBP-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTP-独立承台坡形14、承台梁CT1.-承台梁15、基础连梁J1.1.基础连梁16、地下框架梁DK1.-地下框架梁17、基础相关构造类型CJQ-窗井墙J1.1.基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）
