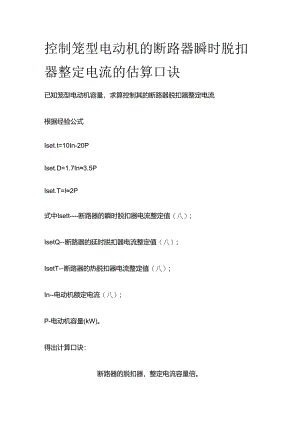

控制笼型电动机的断路器瞬时脱扣器整定电流的估算口诀已知笼型电动机容量，求算控制其的断路器脱扣器整定电流根据经验公式Iset.t=10In-20PIset.D=1.7In3.5PIset.T=I2P式中Isett-断路器的瞬时脱扣器电流整定值（八）;IsetQ-断路器的延时脱扣器电流整定值（八）;IsetT-断路器的热脱扣器电流整定值（八）;In-电动机额定电流（八）;P-电动机容量(kW)。得出计算口诀：断路器的脱扣器，整定电流容量倍。瞬时一般是二十，较小电机二十四。延时脱扣三倍半，热脱扣器整两倍。说明：自动断路器常用在对鼠笼型电动机供电的线路上作不经常操作的断路器。如果操作频繁，可加串一只接触器来操作。断路器利用其中的电磁脱扣器(瞬时)作短路保护，利用其中的热脱扣器(或延时脱扣器)作过载保护。断路器的脱扣器整定电流值计算是电工常遇到的问题，口诀给出了整定电流值和所控制的笼型电动机容量千瓦数之间的倍数关系。断路器控制单台380V三相笼型电动机时，其电磁脱扣器瞬时动作整定电流值Isett=20P,即按千瓦数的二十倍算选。其依据是断路器短路保护电磁脱扣器的瞬时脱扣整定电流值可取电动机起动电流的1.7-2倍，即可取电动机额定电流的10倍左右(有说812倍,815倍)，口诀瞬时一般是二十就是这个意思。例如:3OkW电动机，断路器电磁脱扣器瞬时动作整定电流为600A(20x30),有些小容量的电动机起动电流较大，按千瓦二十倍选择瞬时动作整定电流，多不能避开起动电流的影响。这时，允许再略取大些，根据不超过20%为宜的原则，提出较小电机二十四o例如:控制Y160M1-8型、380V、4kW电动机的断路器，其电磁脱扣器瞬时动作整定电流为100A(24x4=96)0因为这里面还有一个千瓦两安培计算的误差因素。(2)延时脱扣三倍半，热脱扣器整两倍说的是作为过载保护的自动断路器，其延时脱扣器的电流整定值可按所挖电动机额定电流的1.7倍选择，即3.5倍千瓦数选择。热脱扣器电流整定值，应等于或略大于电动机的额定电流，即按电动机容量千瓦数的2倍选择。例：算控制一台380VY2001.1-4型30kW电动机的自动断路器瞬时动作脱扣器、延时脱扣器电流整定值。解：根据口诀瞬时动作脱扣器整定电流二20x30=60O（八）延时脱扣器整定电流二35x30=105（八）选用额定电压380V、DW10-200型断路器，其瞬时动作脱扣器整定电流值为600A;延时脱扣器整定电流为100A。
