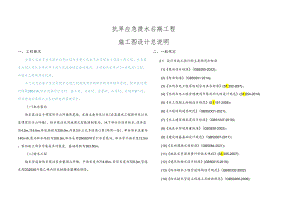

抗旱应急提水后期工程施工图设计总说明.docx

抗旱应急提水后期工程施工图设计总说明一、工程概况金鳌片区抗旱应急提水后期工程为金鳌片区抗旱应急提水工程的二期工程。应急提水后期工程位于重庆市大渡口区跳磴镇石盘村境内，工程由取水泵站(一级泵站)工程、和输水工程两部分组成。本工程为金鳌片区应急提水后期工程灌溉用水的提水泵房及输水管道，提水泵站建设规模280nh,供水范围为沙沱村、鳌山村、石盘村、金鳌村、山溪村、湾塘村6个村。项目建成后保障以上各村耕地的灌溉用水。(一)取水泵站取水泵站位于谭家院子山坪塘库尾处，水源主要为长江水(应急提水工程提升长江水至谭家院子山坪塘)，取水泵站采用地埋式智能预制泵站。地下部分为深井取水,深井直径4.2m,深5.5m,井底高程为358.0m,内置3台立式多级离心泵(两用一备)，单台取水流量为140nh,泵站取水高程为359.0m,取水采用DN500钢管引水至泵站，取水管平面长度12.5m。泵站地上部分为集成多功能室，基础高程为363.50m。(二)输水工程输水管道由取水泵站至金鳌湖山坪塘，平面长度为714.8Im,实际长度为729.3m,管道采用D325X6外聚乙烯内环氧树脂涂塑螺旋钢管。二、一般规定2.1 设计及施工执行的主要规范和标准(1)泵站设计标准(GB5265-2022)；(2)防洪标准(GB502012014)；(3)水利水电工程等级划分及洪水标准(S1.252-20I7)；(4)水利水电工程合理使用年限及耐久性设计规范(S1.654-2014)(5)水工混凝土结构设计规范(S1.191-2008)；(6)工程结构通用规范(GB55OO1-2021)；(7)水工建筑物抗震设计标准(GB51247-2018)；(8)地表水环境质量标准(GB3838-2002)；(9)建筑地基基础设计规范(GB50007-2011)；(10)农田灌溉水质标准(GB5084-2021)；(11)地表水资源质量评价技术规程(S1.395-2007)；(12)建筑给排水设计标准(GB50015-2019)；(13)给水排水工程管道结构设计规范(GB50332-2002)(14)给水排水管道工程施工及睑收规范(GB50268-2008)；(15)水力计算手册第二版；埋式深井取水，深井直径外径5.20m、内径4.20m,深5.50m,井底高程为358.00m/基底高程357.50m。场地地形平缓，地面高程362363m,覆盖层土体主要为粉质粘土，厚度为1.52.3m,其表层有松散人工填土分布，厚度为0.57.0m,下伏基岩为泥岩夹粉砂岩，强风化层厚度为1.01.5m0泵站场地未见滑坡、危岩等不良地质现象，场地稳定。按设计井底高程357.5m开挖后，持力层为泥岩夹粉砂岩，建议以弱风化基岩为基础持力层。由于泵站为井式结构，基坑深度达6左右（最大土质基坑深度3.5m、最大岩质基坑深度3.6m）。基坑较深，但井式基坑无单一的临空面，判定土质基坑整体稳定，破坏模式为圆弧滑移，岩质基坑稳定，破坏模式就要是沿裂隙面掉块。建议土质基坑按坡比1：1.00开挖、岩质基坑按1：0.75开挖（必要时弱风化岩质基坑按1：0.50开挖）。另外，基坑开挖后，局部井避可能存在松动的岩块，其坠落危及施工安全，应对松散的岩块及时清理，必要时对井壁进行喷护，确保施工安全。2）输水管道输水管道由取水泵站至金鳌湖山坪塘布置，平面长度为714.81m,实际长度为729.26m,管道采用D325内外涂塑钢管。根据输水管道布置及地质条件，对管道分段评价如下：GO+OOO.OOGO+142.00段管道沿谭家院子山坪塘库区敷设布置，管道走向NE,沿线地形平坦，覆盖层土体主要为粉质粘土，厚度为1.5Z3m,其表层有松散人工填土和淤泥分布，厚度为0.57.0m,下伏基岩为泥岩夹粉砂岩,强风化层厚度为1.01.5m°(16)危险性较大的分部分项工程安全管理实施细则(2019年版)；(17)室外给水排水和燃气热力工程抗震设计规范(GB5OO32-2OO3)；(18)室外给水设计标准GB50032018；(19)城市给水工程项目规范GB55026-2022；(20)工程建设标准强制性条文(水利工程部分2020版)；2.2 技术标准本次抗旱应急提水工程，总供水规模为280m3h,根据水利水电工程等级划分及洪水标准(S1.252-2017),本工程提水泵站设计流量为0.078n,本工程属于V等小(2)型供水工程。工程主要德筑物级别为5级、次要建筑物级别为5级。采用10年一遇洪水进行设计、20年一遇洪水进行校核。根据水利水电工程合理使用年限及耐久性设计规范(S1.654-2014)设计使用年限为30年。根据建筑抗震设计规范(GB500112016),重庆市区地震设计分组为第一组，抗震设防烈度为Vl度，设计基本地震加速度值为0.05g,工程区地质构造稳定，属弱震环境，故不进行抗震计算。2.3 水工结构设计取水泵站建筑物级别为5级，结构安全等级为H级，设计使用年限为50年，盖板设计人群均布荷载为3.5KNo(1)地质条件评价1)取水泵站取水泵位于谭家院子山坪塘库内上游，水源为长江水(提水)，取水泵站采用地3)岩土设计参数建议值表岩土设计参数建议值见表2.3-1和表2.3-2。表2.3-1土体设计参数建议值表岩土名称人工填土粉砂粉质粘土重度(kNms)天然20.018.019.6悔和21.019.020.1抗压强度(MPa)天然/悔和/承载力(kPa)2OO3OO/120-160粘聚力(kPa)10(X天然)030.0(天然)5.0(饱和)021.0(饱和)内庠擦角(°)30.0(天然)18.016.0(天然)21.0(饱和)12.012.0(饱和)基底摩擦系数0.30/0.25格结强度标准值(kPa)/，注：I)临时坡比：盼质粘土1：l.00l:1.25、填土1：0.751：1.00,2)上表人工填土叁数仅适用于压实填土，松散填土应进行工程处理。*23-2岩体设计参数建议值表岩土名称砂岩泥岩强风化弱风化强风化弱风化重度(kNm,)天然饱和24.725.3抗压强度(MPa)天然/20/S他和/15/5承战力(kPa)4501500300600抗剪断强度c'(kPa)180700150400f'0.530.700.470.62基底摩擦系数0.450.600.350.40粕结强度标准值(kPa)360760270360注：1)临时坡比：强风化基岩1：0.75,弱风化泥岩I：0.50.弱风化砂岩1：030,层面及结构面外倾的边坡应通过稳定性计算确定.2)结构面抗剪强度：层面/'=0.32,c'=50kPa,裂隙面/'=0.51,c'=90kPa0(2)取水泵站结构设计根据泵站处实际地形情况，综合考虑修建方便以及后期运行，本次取水本站采用建议以粉质粘土、基岩为管道持力层，建议镇墩以基岩为持力层。基坑坡比建议:土层1：1.00、基岩1：0.75OG0+142.00G0+422.70段管道在谭家院子山坪塘库尾附近右岸进入公路爬坡敷设布置至公路涵洞，管道总体走向NE,管道沿线地形较缓，地形坡度5°-15°,其两侧多有公路修建时形成的台坎，台坎高度一般为1.535m,沿线土层主要为人工填土，厚度l01.5m,局部为粉质粘土，厚度030.9m,下伏基岩为泥岩夹粉砂岩，强风化层厚度为1.0l.5m.由于管道荷载小，沿线人工填土、粉质粘土、基岩均可做管道特力层，建议管道以土层、基岩为持力层，建议镇墩以基岩为持力层。基坑坡比建议：土层1：1.00、基岩1：0.75oG0+442.70G0+446.27段管道穿公路涵洞明敷，涵洞的排水可能影响管道安全，建议对管道包封。©GO+446.27-G0+714.81段管道通过涵洞沿山间洼地左侧布置，其后爬坡在金鳌湖山坪塘大坝上游右岸进入山坪塘，管道总体走向NW,管道沿线地形陡缓不一，山间洼地段地形坡为10。15°,大坝区地形坡度20°30°,坝顶、左岸段地形平坦。沿线土层主要为人工填土和粉质粘土，人工填土厚度1.56.3m,粉质粘土厚度1.03.7m,下伏基岩为泥岩夹粉砂岩，强风化层厚度为1.01.5m0由于管道荷载小，沿线粉质粘土、人工填土、基岩均可做管道持力层，建议管道以土层、基岩为持力层。建议镇墩以基岩为持力层。基坑坡比建议：土层1：1.00.基岩1：0.75o管道全段主要采用地埋，地埋管槽开挖深度为DN+0.7m、宽度为DN+0.4m0对穿越硬化道路的管道进行开槽埋设，开槽宽度为DN+O.7n宽度为DN+0.4m,管道铺设完成后管顶0.2m采用细土回填、0.2m0.4m采用原土回填压实，0.4m0.7m采用IOCm厚碎石垫层+C25硅恢复。如遇土质道路按照原道路标准恢复。管道过涵洞、箱涵，采用C20硅包裹，厚度为20cm。输水管采用涂塑钢管，安装管道前必须对管道沟槽的开挖进行睑收，严禁先铺设安装管道后在开挖管道沟槽。管道安袋顺序应从低向高进行，并按管材压力等级设计要求严格进行布置，不得随意变换。在安装过程中，中途若因故停止安装时，首先采用相关措施将管道口封堵，安装过程中首先清除管道内堵塞物。为避免管道安装时间拖长影响场镇居民正常生活以及长时间对集镇或道路交通的影响，应采取分批安装、分批试水、分批验收、及时回填的施工方法。（3）附属工程设计1）管道镇墩本工程输水管道及供水主管道采用内外涂塑螺旋钢管，设计平面转角及纵向转角均设置一个C20硅镇墩详见设计图。2）检修阀：根据地形条件、管线转弯角度较大处、管径断面变化处以每隔一段距离设置检修阀，输水管道共设置2个检修阀，检修阀采用弹性座封闸阀，压力等级1.6MPa,均设置检修阀井，详见设计图。3）排气阀：在管道隆起处设置排气阀，共计2个DN32排气阀。用以投产时、智慧集成泵站。智慧集成泵站主要分为两部分，地下部分为圆筒形一体化预制泵站，内置3台立式多级离心泵（两用一备），装机容量为165KW（两用一备），单机容量为55KWo单台泵流量为14011h,扬程90m。地下泵站简体采用玻璃钢预制，圆简直径为4.2m,深5.5m,地面高程363.50m。简体基座高程358.00m,基础为圆形，采用C30钢筋混凝土现浇厚50cm,直径6.2mo基座下设置C20混凝土垫层厚10cm。地下部分一体化预制泵站基础持力层为弱风化泥岩，地基承载力2300KPa°智慧集成泵站地上部分为集成多功能室，尺寸为6.13X3.0X3.5m（长X宽X高），内置控制系统一套。多功能室基础硬化处理，基础长8.13X5.0m°基础结构从下至上分别为素士夯实、15Cm厚C20硅、25Cm厚C30硅，基础周围设置净空尺寸为0.3mX0.3mC25硅排水沟，排水沟边墙厚15cm,底板厚IOCm。集成多功能室基础硬化后基础承载力2180KPa。取水口位于谭家院子山坪塘。谭家院子山坪塘总库容小于10万11属于山坪塘。洪水标准参照重庆市山平塘工程整治技术标准定为10年一遇设计，20年一遇校核。根据山坪塘洪水
