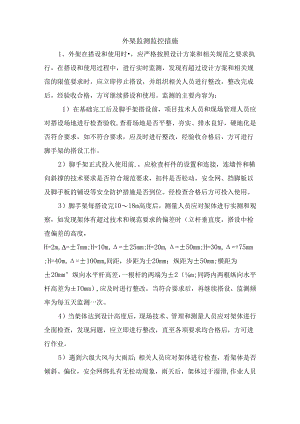

外架监测监控措施.docx

外架监测监控措施1、外架在搭设和使用时，应严格按照设计方案和相关规范之要求执行，在搭设和使用过程中，进行实时监测，发现有超过设计方案和相关规范的限值要求时，应立即停止搭设，并组织相关人员进行整改，整改完成后，经验收合格，方可继续搭设和使用。监测的主要内容为：1）在基础完工后及脚手架搭设前，项目技术人员和现场管理人员应对搭设场地进行检查验收,查看场地是否平整、夯实、排水良好，硬地化是否符合要求，如不符合要求，应及时进行整改，经验收合格后，方可进行脚手架的搭设工作。2）脚手架正式投入使用前.，应检查杆件的设置和连接，连墙件和横向斜撑的技术要求是否符合规范要求，扣件是否松动，安全网、挡脚板以及脚手板的铺设等安全防护措施是否到位。经检查合格后方可投入使用。3）脚手架每搭设完1018m高度后，测量人员应对架体进行实测和观察，如发现架体有超过技术和规范要求的偏差时（立杆垂直度，搭设中检查偏差的高度，H=2m,=±7mm;H=10m,=±25mm;H=20m,=±50mm;H=30m,=+75mm;H=40m,=±100mmo间距，步距为士20mm；纵距为±50mm;横距为±20mm°纵向水平杆高差，一根杆的两端为±2（m;同跨内两根纵向水平杆高差为±IOmm）,应及时进行整改，当符合要求后，再继续搭设，监测频率为每五天监测一次。4）当架体达到设计高度后，现场技术、管理和测量人员应对架体进行全面检查，发现问题，应立即进行整改，直至各项要求均合格后，方可进行作业。5）遇到六级大风与大雨后；相关人员应对架体进行检查，看架体是否倾斜、偏位，安全网绑扎有无松动现象，雨天后，架体过于湿滑,作业人员不得在上面作业和行走，待危险排除后，才可继续使用。6）当脚手架停用超过一个月，应对其进行一次全面的检查，查看架体有无损坏部位，立杆的垂直度（立杆垂直度，搭设中检查偏差的高度，H=2m,二±7mm；H=IOm,=±25mm；H=20m,=±50mm;H=30m,=±75mm;H=40m,=±100mm）,安全网的绑扎，脚手板的铺设情况，组成构配件有无被拆卸和松动现象等，发现问题，应立即进行整改。7）脚手架在使用过程中，应定期检查下列项目：（1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；（2）底座是否松动，立杆是否悬空；（3）螺栓是否松动；（4）立杆的沉降与垂直度的偏差是否符合规范和设计要求；立杆沉降观测点设置在外脚手架的拐角处，即设置在每栋塔楼的四个拐角处的立杆上，垂直度的偏差则需要经纬仪测量拐角处立杆的垂直度即可。（5）安全防护措施是否符合要求；（6）是否超载。2、外架监测方法监测控制：采用靠尺、水准仪、卷尺对架体进行监测，主要监测支架的沉降、位移和变形。3、监测点设置：观测点设置在立杆1.2m标高处，用“+”字标出对比点，固定观测标准点在坚固基础上设置，宜采用钢钉或钢筋头在碎中预埋，柱或碎墙边监测点直接在浇筑好的碎上用钢钉钉入碎中作为固定对比观测点。监测点设置间距不超过20m。4、监测措施：架体搭设、使用直至完全拆除过程中，派专人检查支架和支撑情况，发现下沉、松动、变形和水平位移情况的应及时解决。5、监测人员：监测组由1名测量专业技术人员担任。6、监测说明（1）班组每日进行安全检查，项目部进行安全周检查，公司进行安全月检查；（2）日常检查、巡查重点部位如下：1）杆件的设置和连接，扫地杆、连墙件、支撑，斜杆等构件是否符合要求；2）连墙件是否松动；3）架体是否有不均匀沉降，垂直度偏差；4）施工过程中是否有超载现象；5）安全防护措施是否符合规范要求；6）架体与杆件是否有变形现象；7）底座是否松动，立杆是否符合要求；8）卸荷钢丝绳受力状态，有无松动现象；7、监测频率1）架体搭设期间，一般监测频率不超过35天/次；架体使用期间，一般监测频率不超过1015天/次,要求监测直至脚手架完全拆除。2）架体顶端水平位移预警值25mm,垂直度变化预警值20mm或沉降预警值20mm<,3）发现杆件变形、防护不全、杆件松动等，监测数据超过预警值时必须立即停止施工，疏散人员，并及时进行加固处理。
