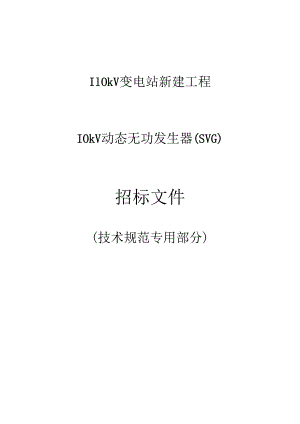

IlOkV变电站新建工程IOkV动态无功发生器(SVG)招标文件(技术规范专用部分)1标准技术参数12项目需求部分12.1 货物需求及供货范围一览表12.2 必备的备品备件、专用工具和仪器仪表供货表22.3 技术文件提交单位32.4 工程概况错误!未定义书签。2.5 使用条件32.6 项目单位技术差异表42.7 一次、二次及土建接口要求（适用扩建工程）43投标人响应部分43.2 销售及运行业绩表43.3 推荐的备品备件、专用工具和仪器仪表供货表53.4 最终用户的使用情况证明53.5 投标人提供的试验检测报告表53.6 投标人提供的鉴定证书表51标准技术参数投标人应认真逐项填写标准技术参数表（见表1表3）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。冷却方式为水冷。表1IOkV动态同步补偿器（SVG）技术参数表序号参数名称单位标准参数值投标人保证值1额定工作电压kV10（投标人填写）2额定容量Mvar2*±4、2*±8（投标人填写）3输出无功范围成套装置额定输出补偿容量为4Mvar（感性）4Mvar（容性）2台、无功连续可调：成套装置额定输出补偿容量为8Mvar（感性）8Mvar（容性）2台、无功连续可调（投标人填写）4响应时间ms5（投标人填写）5过载能力1.2倍过载Imin（投标人填写）6输出电压总谐波崎变率（并网前）%5（投标人填写）7输出电流总谐波畸变率THD%3（投标人填写）8效率：额定运行工况%99.2（投标人填写）9运行温度'C-20C+40（投标人填写）10贮存温度,c-40C+65'C（投标人填写）11相对湿度月平均值不大于90%（25C）,无凝露（投标人填写）12海拔高度m<2000（投标人填写）13地震烈度W8度（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。*该参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。2项目需求部分2.1 货物需求及供货范围一览表表4.1货物需求及供货范围一览表序号名称单位招标人要求投标人响应型式、规格数量型式、规格数量I启动装置台4Mvar10kV22IGBT换流阀组台容量4Mavr23控制系统面配套24连接电抗器台CKGK1.-200/10-I02序号名称单位招标人要求投标人响应型式、规格数量型式、规格数量5附件光纤、柜间连接排等26隔离开关GW4-12D/125027冷却配套2表4.2货物需求及供货范围一览表序号名称单位招标人要求投标人响应型式、规格数量型式、规格数量1启动装置台8Mvar10kV22IGBT换流阀组台容量8Mavr23控制系统面配套24连接电抗器台CKGK1.-200/10-1025附件光纤、柜间连接排等26隔离开关GW4-12D/125027冷却配套2表5可选择的技术参数表序号名称参数投标人响应备注12345672.2 必备的备品备件、专用工具和仪器仪表供货表表6必备的备品备件、专用工具和仪器仪表供货表序号名称单位招标人要求投标人响应型号和规格数量型号和规格数量I光纤根42安装工具套配套13模块测试仪定制I4红外热像仪台12.3技术文件提交单位表7卖方提交的技术文件及其接收单位提交技术文件名称接收单位名称、地址、邮编、电话提交份数备注供设计确认的技术文件2设计确认后的技术文件8设备出厂的技术文件82.4 工程概况2.4.1 项目名称：2023中国联通重庆北部通信枢纽中心IlOKV变电站新建工程2.4.2 项目单位：2.4.3 工程规模：主变压器容量：远期3*63MVA及本期2X63MVA,有载调压变压器，电压等级11010kV;IlOkV出线：远期2回，本期2回出线，单母线分段接线；IOkV«：远期24及本期20回出线，单母线三分段接线；无功补偿：远期3×4Mvar+3×8Mvar及本期为2X4MVar+2X8MVarIOkV静止无功发生器SVGo。2.4.4 工程地址：中国联通西南数据中心2.4.5 交通、运输：水路、陆路。2.5 使用条件表8使用条件表序号名称单位招标人要求值投标人保证值1电源的频率Hz50（投标人填写）2环境温度日最高温度,c+45（投标人填写）日最低温度-5（投标人填写）日最大温差+25（投标人填写）3湿度日相对湿度平均值%£95（投标人填写）月相对湿度平均值W90（投标人填写）4海拔高度m2000（投标人填写）5抗振能力水平加速度g03g（投标人填写）垂直加速度80.15g（投标人填写）6用途组屏/单装置单装置（投标人填写）7安装方式集中/分散分散（投标人填写）注表中''招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。2.6 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在项目单位技术差异表（表9）中列出，并以差异表给出的参数为准。投标人应对表9的技术参数进行确认。表9项目单位技术差异表序号项目标准参数值项目单位要求值投标人保证值12序号项目变更条款页码、款号原表达变更后表达122.7 一次、二次及土建接口要求（适用扩建工程）一次、二次及土建接口要求适用于扩建工程，由项目单位根据实际情况提供。3投标人响应部分投标人需填写专用部分的第1部分和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。3.2 销售及运行业绩表表11销售及运行业绩表序号产品型号运行单位投运数量投运时间联系人及电话备注12序号产品型号运行单位投运数量投运时间联系人及电话备注3456783.3推荐的备品备件、专用工具和仪器仪表供货表表12推荐的备品备件、专用工具和仪器仪表供货表序号名称型号和规格单位数量1234563.4 最终用户的使用情况证明3.5 投标人提供的试验检测报告表表13投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位1233.6 投标人提供的鉴定证书表表14投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间1234
