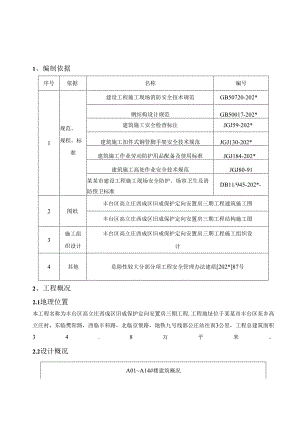

1、编制依据32、工程概况32.1地理位置32.2设计概况32.3场地情况53、施工部署51.1 安全领导小组51.2 搭设原则61.3 施工工期安排61.4 劳动力计划74、施工准备74. 1技术准备74.1 生产准备74.2 材料准备74.3 机具准备95、主要施工方法及措施95.1脚手架设计95. 2型钢悬挑扣件式脚手架搭设方法io5. 3脚手架接地、防雷设置206、脚手架的检查与验收207、脚手架的拆除及倒运238、施工安全保证措施248.1 安全注意事项248.2 监测监控268.3 应急预案269附件301.1 4.Om长钢梁悬挑式脚手架计算书301.2 6.0M长钢梁悬挑式脚手架计算书301.3 4.0M长带连梁钢梁悬挑式脚手架计算书301.4 预埋环位置图、型钢安装图、型钢定位图301、编制依据序号依据名称编号1规范、规程、标准建设工程施工现场消防安全技术规范GB50720-202*钢结构设计规范GB50017-202*建筑施工安全检查标注JGJ59-202*建筑施工扣件式钢管脚手架安全技术规范JGJ130-202*建筑施工作业劳动防护用品配备及使用标准JGJ184-202*建筑施工高处作业安全技术规范JGJ80-91某某市建设工程施工现场安全防护、场容卫生及消防保卫标准DB11/945-202*-2图纸丰台区高立庄西成区旧成保护定向安置房三期工程建筑施工图丰台区高立庄西成区旧成保护定向安置房三期工程结构施工图3施工组织设计丰台区高立庄西成区旧成保护定向安置房三期工程施工组织设计4其他危险性较大分部分项工程安全管理办法建质202*87号2、工程概况2.1地理位置本工程名称为丰台区高立庄西成区旧成保护定向安置房三期工程,工程地址位于某某市丰台区花乡高立庄村，东临樊阳路，西临丰科路，北临京堡路，地铁九号线郭公庄站往南3公里，工程总建筑面积34.8万平米。2.2设计概况A01A14#楼建筑概况项目内容第一施工区域楼号主楼建筑面积（疗）地下/地上层高（m）地下/地上层数高度（m）1#30636.38地下一层3.3标准层2.8-1/2159.82#30636.38-1/2159.83#14792.9-1/2160.04#20668.76地下三层3.6地下二层3.9地下一层3.3标准层2.8-3/2159.85#15496.54-3/2057.0第二施工区域6#14109.63地下一层3.3标准层2.8-1/2057.27#14489.9地下三层3.6地下二层3.9地下一层3.3标准层2.8-3/1954.411#14832.24-3/1954.410#14656.32地下三层3.6地下二层3.9地下一层3.3标准层2.8-3/2057.014#14642.41-3/2057.2第三施工区域8#19196.91地下三层3.6地下二层3.9地下一层3.3标准层2.8-3/16(21)45.8/59.89#14656.32-3/2057.012#22699.04地下三层3.6地下二层3.9地下一层3.3标准层2.8-3/16(20)45.8/57.013#14642.41地下一层3.3标准层2.8-1/2057.0建筑标高（m）0.000绝对标高±0.00=47.4/47.5/47.6m室内外高差0.3mAO5#首层局部、AOI#、Ao9#首层与二层局部、AO7#、All#首层与二层均为商业服务点的住宅，AI2#首层、二层为托老所，其余部分为住宅。建筑特点建筑平面横轴距离A3、A5、A6、A7、AlbA13：1-21轴,49.2m；Al>A2：1-42轴，99.2m；A4、A8：1-30轴48.3m；A12：1-26轴，49.4m；A9、A10、A14:l-21轴，49.8m纵轴距离A3、A5、A6、A7、AlUA13：A-JJ,16.7m;AkA2：A-Fft,16.ImA4、A8、A12：A-Y轴，38.7m;A9、A10>A14:A-G轴，18.2m结构形式剪力墙结构结构断面尺寸（mm）标准层楼板厚120mm碎强度等级标准层楼板强度C302. 3场地情况施工现场无影响脚手架施工的建筑物、地下管线、架空线路，肥槽回填土已经回填完成，现场内型钢及脚手架存放在所用的栋号周边的固定场地。3、施工部署2.1 安全领导小组本工程悬挑脚手架属于危险性较大的分部分项工程，搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：组长：齐宝廷副组长：某龙、某波、某书云组员：某云泉、某岩、郭云河、宗福生、某福众、某连营、某全利、刘占勇、皮继超、某文合、梁超、刘志杰、谭华锋、马旭颖领导小组成员职责：组长（齐宝廷-项目经理）：负责对各部门负责人的全面管理工作，对于悬挑脚手架施工整体部署。副组长（某龙-执行经理）：负责施工现场生产总部署，确保悬挑脚手架工程施工顺利进行。副组长（某波-安全经理）：悬挑脚手架工程的安全总负责。副组长（某书云-主任工）：负责悬挑脚手架施工的技术管理和质量管理工作。组员：某云泉（安全副经理）：负责现场悬挑脚手架搭设的安全管理工作。某岩（安全副经理）：负责悬挑脚手架内页资料、教育等工作。郭云河、宗福生（副主任工）：按悬挑脚手架方案部署，组织本专业全体人员具体落实。某福众（1区生产经理）；某连营（2区生产经理）；某全利（3区生产经理）：具体实施各区悬挑脚手架的搭设，并在施工前对工人进行安全、技术交底，确保搭设工作在保证质量、安全的前提下顺利进行。刘占勇、皮继超、某文合（安全员）：负责现场监督搭设全过程，是否达到方案要求。梁超（材料员）：对所采购的材料、成品、半成品构件的质量负责；配合技术部门做好现场取样复试工作；负责材料的保管工作。刘志杰、谭华锋（质量员）：控制在悬挑脚手架施工过程的工程质量，并做好质量验收记录。马旭颖（劳务员）对脚手架搭设人员劳务进行管理，确保持证上岗。3. 2搭设原则本工程A01-A14#住宅楼在结构施工期间4层以上采用悬挑扣件式钢管双排脚手架进行外防护，考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1）架体的结构设计，力求做到结构要安全可靠，造价经济合理。2）在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3）选用材料时，力求做到常见通用、可周转利用，便于保养维修。4）结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5）本工程脚手架主要用于外墙结构施工期间的防护架及操作面，外檐装修时采用电动吊篮进行施工。6）综合以上几点，脚手架的搭设，还必须符合JGJI30202*等检查标准要求，要符合相关文明标化工地的有关标准。3.3施工工期安排脚手架施工紧密配合主体结构施工进度，根据施工总进度计划的安排，各段脚手架的搭设时间如下表所示:工期第一段悬挑脚手架开始完成时间第二段悬挑脚手架开始完成时间第三段悬挑脚手架开始完成时间1#14#楼202*.4.30202*.6.15202*6202*730202*.7.20202*.9.2034劳动力计划工种人数任务架子工100负责架子搭设及拆除测量放线工14负责脚手架垂直度控制4、施工准备4.1技术准备项目部技术组进行型钢悬挑脚手架的设计和计算，编制悬挑脚手架施工方案。悬挑脚手架方案审批后，主任工及时组织对工长进行二级交底。工长及安全员在施工前认真学习施工方案及有关悬挑脚手架施工安全技术交底规程，对外包队专业技术工长、专业管理人员进行针对性的技术、质量、安全、消防、文施及环保交底。外包队专业技术工人按工长下达的交底及质量标准和其它要求进行施工。每一次钢梁倒运前，架子工长、安全员都要对操作人员进行交底。钢梁挑架搭设完成后由主任工组织项目技术、工长、安全、施工队架子工长、施工队安全员等对挑架进行验收工作，并形成验收记录。4.2生产准备要求架子工操作人员必须经过专业考试合格，持证上岗。架子工长根据方案要求提出材料计划，材料进场后，在现场码放整齐，严格验收。架子工开始施工前，由主任工、生产经理、安全经理进行专项交底，由架子工长及现场安全员进行安全教育和交底，由架子工长进行技术交底。架子工事先将安全带、安全帽及各种工具准备齐全，由架子工长、安全员进行检查。劳保用品资料报安全组。准备好各种高处作业的安全标志，悬挂在显眼的地方。4.3材料准备4.3.1材料计划序号材料名称规格单位数量1钢管048.3X3.6m2扣件直角、旋转、对接个3脚手板3m×0.3m×0.05m某199004密目式安全6m×l.4mDl2650005水平安全6m×1.5mm2134606型钢16#m172247钢丝绳16mmm260004.3.2材料要求钢管1、应有产品质量合格证；应有质量检验报告，钢管材质应采用直缝电焊钢管GB/T13793中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。2、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；3、钢管外径、壁厚、端面等的偏差，应分别符合规范的规定；脚手架钢管采用48.3X3.6钢管。每根钢管的最大质量不应大于25.8kg,须经过防锈处理，且平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。4、钢管应涂有防锈漆。5、旧钢管的检查应符合下列规定：(1)表面锈蚀深度应符合规范的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；(2)钢管弯曲变形应符合规范的规定。6、钢管进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行行业标准建筑施工扣件式钢管脚手架安全技术规范中的规定。扣件：扣件验收应符合下列规定：1、扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件GB15831的规定抽样检测；2、新、旧扣件均应进行防锈处理。3、扣件的技术要求应符合现行国家标准钢管脚手架扣件GB15831的相关规定。扣件在螺栓拧紧扭力矩达到65Nm时，不得发生破坏。扣件夹紧钢管时，开口处的
