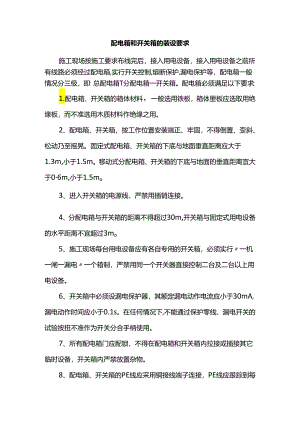

配电箱和开关箱的装设要求.docx

配电箱和开关箱的装设要求施工现场按施工要求布线完后，接入用电设备，接入用电设备之前所有线路必须经过配电箱,实行开关控制,熔断保护,漏电保护等，配电箱一般情况分三级，即：总配电箱T分配电箱一开关箱。配电箱必须满足以下要求：1.配电箱、开关箱的箱体材料，一般选用铁板，箱体里板应选取用绝缘板，而不准选用木质材料作绝缘之用。2、配电箱、开关箱，按工作位置安装端正、牢固，不得倒置、歪斜、松动乃至摇晃。固定式配电箱、开关箱的下底与地面垂直距离应大于1.3m,小于1.5m。移动式分配电箱、开关箱的下底与地面的垂直距离宜大于06m,小于1.5mo3、进入开关箱的电源线，严禁用插销连接。4、分配电箱与开关箱的距离不得超过30m,开关箱与固定式用电设备的水平距离不宜超过3mo5、施工现场每台用电设备应有各自专用的开关箱，必须实行一机一闸一漏电一个箱制，严禁用同一个开关器直接控制二台及二台以上用电设备。6、开关箱中必须设漏电保护器，其额定漏电动作电流应小于30mA,漏电动作时间应小于0.1s。在任何情况下,不能通过保护零线、漏电开关的试验按扭不准作为开关分合手柄使用。7、所有配电箱门应配锁，不得在配电箱和开关箱内拉接或插接其它临时设备，开关箱内严禁放置杂物。8、配电箱、开关箱的PE线应采用铜接线端子连接，PE线应跟踪到每一台设备的金属外壳上。9、各配电箱的电源进出线布置：电源先进闸刀开关，后进漏电开关断路器。断路器出线端接负载。10、熔丝选用应与闸刀开关及用电设备相适宜，安装应与闸刀开关底座槽面紧密接触，禁止用其它金属代替熔丝。
