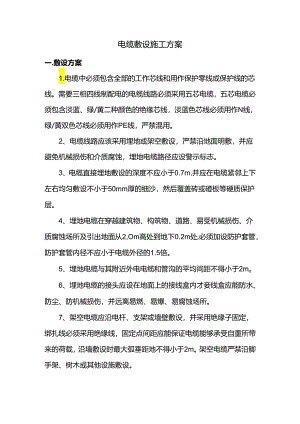

电缆线路敷设方案.docx

电缆敷设施工方案一.敷设方案1.电缆中必须包含全部的工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆，五芯电缆必须包含淡蓝、绿/黄二种颜色的绝缘芯线，淡蓝色芯线必须用作N线，绿/黄双色芯线必须用作PE线，严禁混用。2、电缆线路应该采用埋地或架空敷设，严禁沿地面明敷，并应避免机械损伤和介质腐蚀，埋地电缆路径应设警示标志。3、电缆直接埋地敷设的深度不应小于0.7m,并应在电缆紧邻上下左右均匀敷设不小于50mm厚的细沙，然后覆盖砖或磴板等硬质保护层。4、埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2,Om高处到地下0.2m处,必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。5、埋地电缆与其附近外电电缆和管沟的平均间距不得小于2mo6、埋地电缆的接头应设在地面上的接线盒内才妾线盒应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。7、架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应能保证电缆能够承受自重所带来的荷载，沿墙敷设时最大弧垂距地不得小于2m。架空电缆严禁沿脚手架、树木或其他设施敷设。8、在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等,并宜靠近电负荷中心，固定点每层楼不得小于一处。电缆水平敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于2m。装饰装修工程或其他特殊阶段，应补充编制单项施工用电方案。电源线可沿墙角、地面敷设，但应采取防机械损伤和防电火措施。9、电缆线路必须有过载保护和短路保护。二、安全用电要点1.任何用电范围内，均需接受电工的管理、指导，不得违规。2、机电设备应单设开关，严禁一闸多用。3、一切电线接头均要接触牢固，严禁随意接电，电线接头严禁裸露空间。4、任何拖地电线必须做好防水、防漏电工作。5、现场照明室外灯具距地面高度不低于3m,室内灯具不低于2.4m,并不得随意挪动充作行灯使用。6、照明灯泡悬挂，严禁近人及靠近木材、电线、易燃品。7、一切金属外壳的机具均设地线接地。8、严禁将电线芯直接插入用电插座中，接电应用插头。9、手持电动工具必须单设漏电保护器，电动机具定期检验、保养。10、电工须经专门培训，持许可证上岗，非电气操作人员不准擅动电气设备，电动机械发生故障，要找电工维修。
