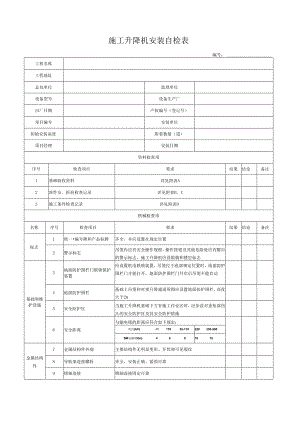

施工升降机安装自检表编号：工程名称工程地址总包单位监理单位设备型号设备生产厂出厂日期产权编号（登记号）项目编号安装单位初始安装高度附着数量（道）项目经理安装日期资料检查项序号检查项目要求结果结论备注1基础验收资料详见附表A2部件安、拆前检查记录详见附表B、C3施工条件检查记录详见附表D机械检查项名称序号检查项目要求结果结论备注标志1统一编号牌和产品标牌齐全，并应设置在规定位置2警示标志吊笼内应有安全操作规程，操作按钮及其他危险处应有醒目的警示标志，施工升降机应设限载和楼层标志基础和维护设施3地面防护围栏门联锁保护装置应设置机电联锁装置，吊笼位于底部规定位置时，地面防护围栏门才能打开。地面防护围栏门开启后吊笼不能启动4地面防护围栏基础上吊笼和对重升降通道周围应设置地面防护围栏，高度大于2m5安全防护区当施工升降机基础下方有施工作业区时，应加设对重坠落伤人的安全防护区及其安全防护措施6安全距离与输电线的距离应符合如下规定：电压(kV)<117035-110220330-500SM安幽调Gn)4681015金属结构件7金属结构件外观主要结构件无明显变形、开焊和可见裂纹8导轨架连接螺栓齐全，安装正确、紧固可靠9错轴连接销轴连接固定可靠10导轨架垂直度架设高度h(m)h7070<h100100<h150150<h200h>200垂直度偏差(丽)(1/1000)h7090110130对货用施工升降机，垂直度偏差应W(1.5/1000)h吊笼11紧急出口门吊笼顶部应有紧急出口，装有向外开启活动板门，并配有专用扶梯。活动板门应设有安全开关，当开门时，吊笼不能启动12吊笼门进料门开启正常，机电联锁有效13出料门开启正常，机电联锁有效14吊笼顶部护栏吊笼顶周围应设置护栏，高度N1.Inl层门15层站层门应设置层站层门，人货两用施工升降机层门只能由笼内人员启闭，吊笼门与层站边缘水平距离W50mm吊笼门或层门与楼层平台侧面防护装置的间距150mm传动及向导16防护装置转动零部件的外露部分应设置17制动器制动可靠，有手动松闸功能18齿条对接齿条应可靠固定，接合处应对正19齿轮齿条啮合齿条应有90%以上的计算宽度参与啮合20导向轮连接可靠，无明显侧倾偏摆21背轮安装可靠，贴紧齿条背面，无明显侧倾偏摆22安全挡块应设置，位置正确附着装置23附着装置应采用配套标准产品24附着间距应符合使用说明书要求25自由端高度应符合使用说明书要求26与建(构)筑物连接应固定可靠安全装置27防坠安全器壳体上应有生产日期的标记，并在有效标定周期内使用见验录详试记28防松绳开关对重应设置防松绳开关29安全钩安装位置及结构应能防止吊笼脱离导轨架或安全器的输出齿轮脱离齿条30上限位开关安装位置，提升速度V<0.8(m/s)时，留有上部安全距离应21.8(m)；V20.8(ms)时,留有上部安全距离应N1.8+0.(m)31上极限开关应为非自动复位型，动作时能切断总电源，动作后须手动复位才能使吊笼启动32越程距离上限位开关和上极限开关之间的越程距离应20.15m33下限位开关安装位置，应在吊笼制停时，距下限位开关一定距离34下极限开关在正常工作情况下，吊笼碰到缓冲器之前，下极限开关应首先动作35超载检测装置应设置，有效见验录详试记电气系统36急停开关应在便于操作处设置非自行复位的急停开关37绝缘电阻施工升降机的控制、照明、信号回路的对地绝缘电阻应大于0.5MQ,动力电路的对地绝缘电阻应大于IMQ38接地保护电动机与电气设备金屈外壳均应接地，接地电阻应4Q_Q39失压、零位保护灵敏、有效40电气线路电箱内线路排列整齐，接地线路零线分开41相序保护装置应设置，有效42通信联络装置应设置，有效43电缆与电缆导向架电缆应完好无破损，电缆导向架按规定设置对重和钢丝绳44钢丝绳应不少于两根且相互独立,规格正确，且符合GB/T5972的要求，钢丝绳长度符合吊笼行程的要求。详见附表F钢丝绳检查项45对重应按使用说明书设置，并设置有防止对重从导轨中脱出的挡块46对重导轨接缝平整，导向良好47钢丝绳端部固结应固结可靠，符合使用说明书要求试验48空载试验应分别对两个吊笼进行试运行。试运行中吊笼应启动、制动正常，运行平稳，无异常现象49载荷试验50坠落试验吊笼制停后，结构及连接件应无任何损坏或永久变形，且制动距离应符合要求检查结果安装单位检查人员检查日期年月日注：表中（含附表）“结果”中应根据实际检查情况填写，如有测量数据的应填写实测数据；“结论”处可填写“符合要求”或“整改后符合要求”；并对“整改后符合要求”的项目在备注栏具体说明；检查项目不涉及或者没有的可填写“无此项二
