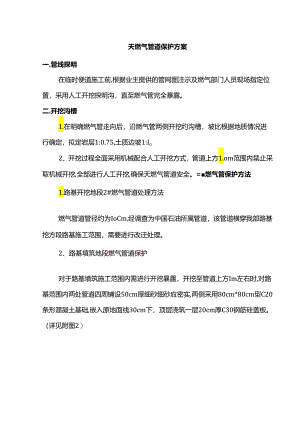

天燃气管道保护方案.docx
天燃气管道保护方案一.管线探明在临时便道施工前,根据业主提供的管网图注示及燃气部门人员现场指定位置，采用人工开挖探明沟，直至燃气管完全暴露。二.开挖沟槽1.在明确燃气管走向后，沿燃气管两侧开挖约沟槽，坡比根据地质情况进行确定，拟定岩层1:0.75,土质边坡1:Io2、开挖过程全面采用机械配合人工开挖方式，管道上方1.om范围内禁止采取机械开挖,全部进行人工开挖,确保天燃气管道安全。=燃气管保护方法1.路基开挖地段2#燃气管道处理方法燃气管道管径约为IoCm,经调查为中国石油所属管道，该管道横穿我部路基挖方段路基施工范围，需要进行改迁处理。2、路基填筑地段燃气管道保护对于路基填筑施工范围内需进行开挖暴露，开挖至管道上方Im左右时,对路基范围内两处管道四周铺设50cm厚细砂细砂应密实,两侧采用80cm*80cm型C20条形混凝土基础,嵌入原地面线30cm下，顶层浇筑一层20cm厚C30钢筋硅盖板。（详见附图2）拟填筑路基燃气管道保护工程量预估数量表工程名称单位数量备注路基开挖m31453.2人工开挖细砂m3157.5燃气管道周围密实C20条形混凝土m3268.8预估量按15Om计C3O盖板碎m3195.3预估量按15Om计14钢筋kg7877.1盖板用（纵向间距IoCm）12钢筋kg5594.4盖板用（横向间距IoCm）燃气管道保护处理完成后，管道两侧及管顶以上05m以内的回填土原则上必须采用人工压实，若实在需要采用小型机械压实，其总重量不得大于2吨，否则不能保证燃气管道在施工期间的安全性。
